Стрела освещение (правый)[STD] — HITACHI ZX80LCK

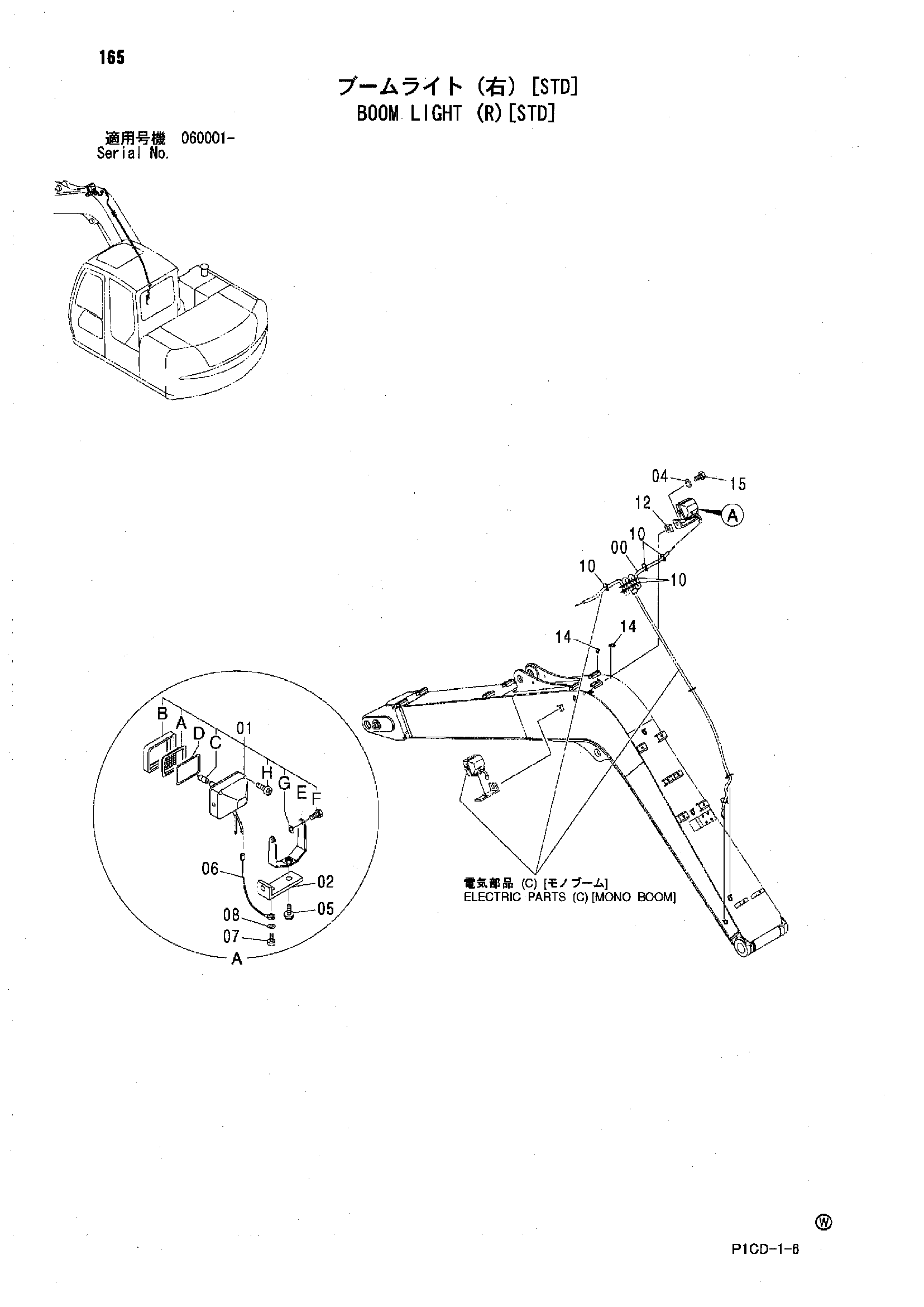

Заводская схема «Стрела освещение (правый)[STD]» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела освещение (правый)[STD] HITACHI ZX80LCK](/catalog-drawings/1e/1e28175a-9a4a-4143-a7c2-69590f8eb61e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4344125 | Жгут проводов | 1 |
| 01 | 4389350 | Фонарь головка в сборе | 1 |
| 01A | 4285646 | Рассеиватель | 1 |
| 01B | 4285647 | Обод | 1 |
| 01C | 4285648 | Лампа | 1 |
| 01D | 4288342 | Прокладка | 1 |
| 01E | 4397146 | Стойка | 1 |
| 01F | 4397147 | Болт | 2 |
| 01G | 4397148 | Шайба | 2 |
| 01H | 4397160 | Самонарезающий винт | 4 |
| 02 | 4224631 | Кронштейн | 1 |
| 04 | A590914 | Пружинная шайба | 1 |
| 05 | J011220 | Болт с шайбой | 1 |
| 05 | J271220 замена: J901220 | Болт с шайбой | 1 |
| 06 | 4254604 | Жгут проводов | 1 |
| 07 | M430613 | Винт | 1 |
| 08 | A590906 | Пружинная шайба | 1 |
| 10 | 4055311 | Ленточный зажим | 5 |
| 12 | 4224632 | Седло винта | 1 |
| 14 | 4446513 | Хомут | 2 |
| 15 | J921425 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
