Электрооборудование (C)(поворот стрела) — HITACHI ZX80LCK

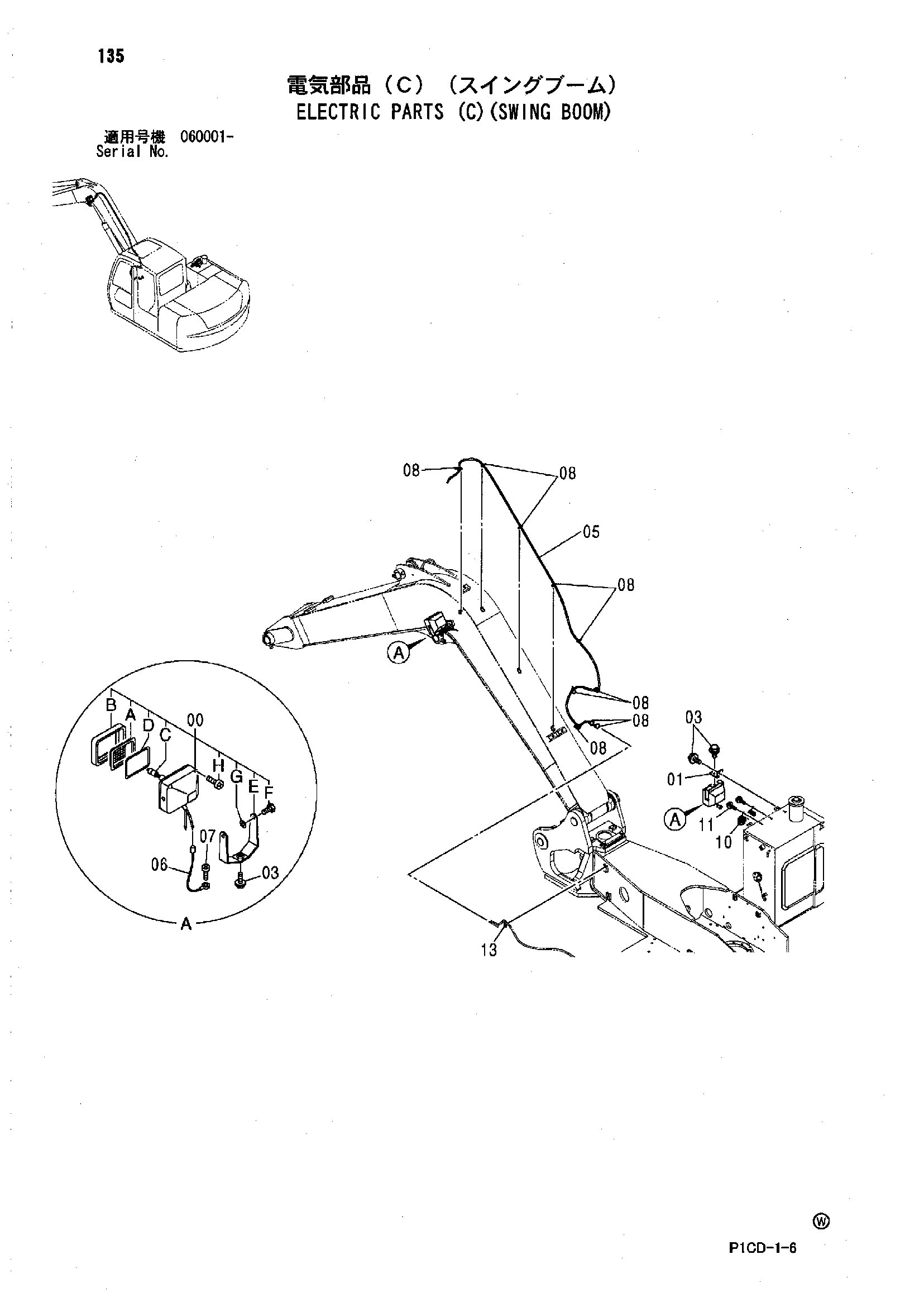

Заводская схема «Электрооборудование (C)(поворот стрела)» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4389350 | Фара | 2 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | 4397146 | Стойка | 1 |
| 00F | 4397147 | Болт | 2 |
| 00G | 4397148 | Шайба | 2 |
| 00H | 4397160 | Самонарезающий винт | 4 |
| 01 | 4447958 | Кронштейн | 1 |
| 03 | J031230 | Болт с шайбой | 3 |
| 03 | J281230 замена: J901230 | Болт с шайбой | 3 |
| 05 | 4608675 | Жгут проводов | 1 |
| 06 | 4254604 | Жгут проводов | 1 |
| 07 | J460616 | Винт с шайбой | 1 |
| 08 | 4055311 | Ленточный зажим | 10 |
| 10 | 4439229 | Звуковой сигнал | 2 |
| 11 | J020825 | Болт с шайбой | 2 |
| 11 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 13 | 4190272 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
