Гидролинии рабочего оборудования — HITACHI ZX80LCK

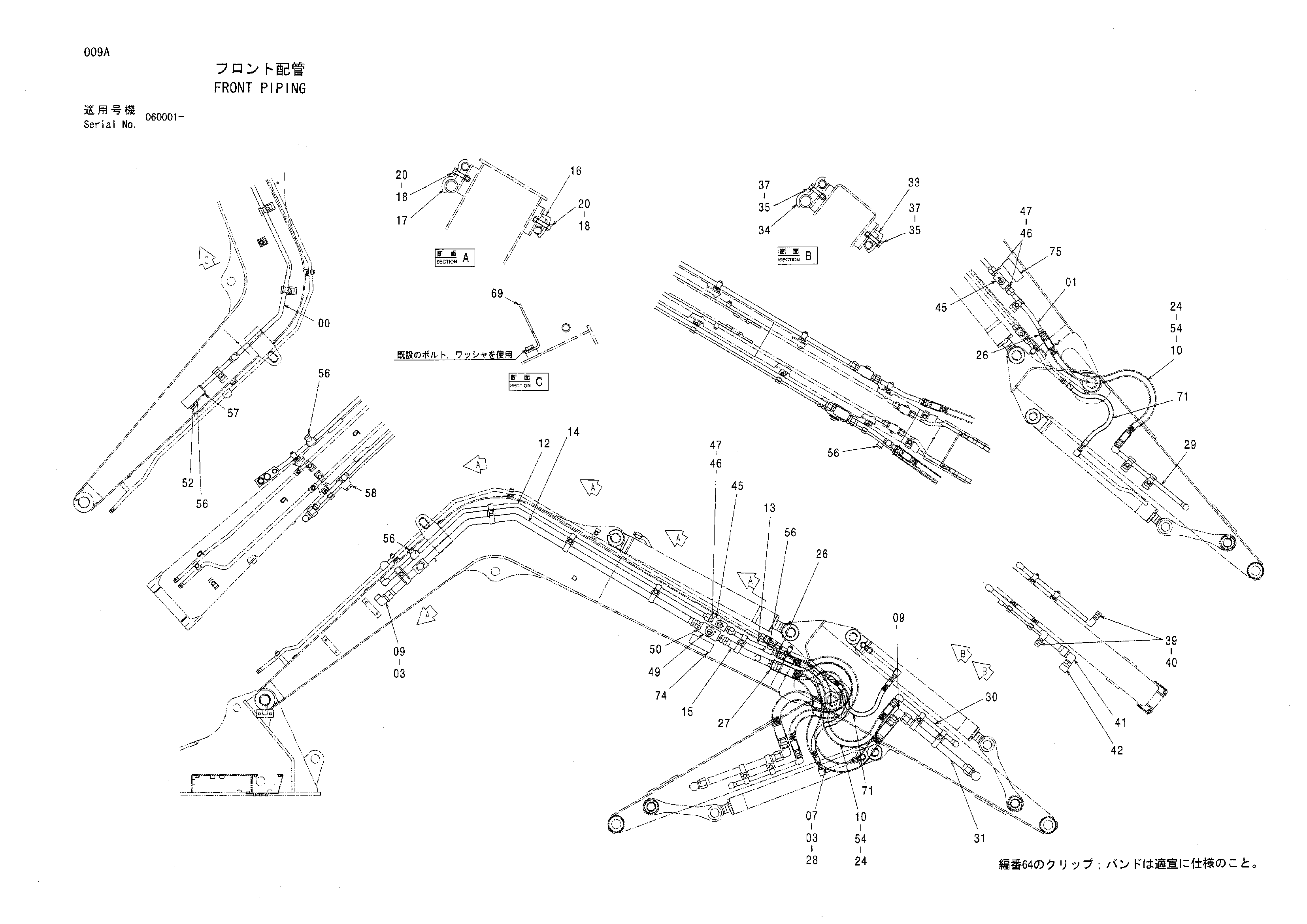

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098858 | Трубка | 1 |
| 01 | 9763670 | Трубка | 1 |
| 03 | 4187329 | Уплотнительное кольцо | 3 |
| 07 | 4480280 | Шланг | 1 |
| 09 | 4314060 | Угловой штуцер | 2 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | 4196297 | Шланг | 2 |
| 12 | 8098857 | Трубка | 1 |
| 13 | 9763669 | Трубка | 1 |
| 14 | 8098856 | Трубка | 1 |
| 15 | 9763673 | Трубка | 1 |
| 16 | 4053595 | Хомут трубки | 5 |
| 17 | 4280387 | Хомут | 5 |
| 18 | J901255 | Болт | 10 |
| 20 | A590912 | Пружинная шайба | 10 |
| 24 | 4053610 | Защита шланга | 2 |
| 26 | 4203220 | Шайба | 2 |
| 27 | 4073053 | Шайба | 1 |
| 28 | 4058167 | Защитный кожух | 1 |
| 29 | 9741189 | Трубка | 1 |
| 30 | 9741190 | Трубка | 1 |
| 31 | 9731191 | Трубка | 1 |
| 33 | 4053595 | Хомут трубки | 2 |
| 34 | 4280387 | Хомут | 2 |
| 35 | J901255 | Болт | 4 |
| 37 | A590912 | Пружинная шайба | 4 |
| 39 | 4274678 | Адаптер | 2 |
| 40 | 4222047 | Пробка | 2 |
| 41 | 4169593 | Угловой штуцер | 1 |
| 41A | 970860 | Уплотнительное кольцо | 1 |
| 42 | 4222049 | Пробка унион | 1 |
| 45 | 4205902 | Запорный клапан | 2 |
| 46 | 4209818 | Адаптер | 4 |
| 47 | 4187328 | Уплотнительное кольцо | 4 |
| 49 | 4626275 | Запорный клапан | 1 |
| 50 | 4042035 | Адаптер | 2 |
| 50A | 970860 | Уплотнительное кольцо | 1 |
| 52 | 4189619 | Адаптер | 1 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 4187308 | Уплотнительное кольцо | 4 |
| 56 | 4174542 | Пробка | 5 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4092534 | Пробка | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4113926 | Пробка | 1 |
| 58A | 4506429 | Уплотнительное кольцо | 1 |
| 64 | 4121859 | Ленточный зажим | 2 |
| 69 | 4437122 | Кронштейн | 1 |
| 71 | 4629743 | Шланг | 2 |
| 74 | 4631456 | Информационная табличка | 1 |
| 75 | 4631457 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
