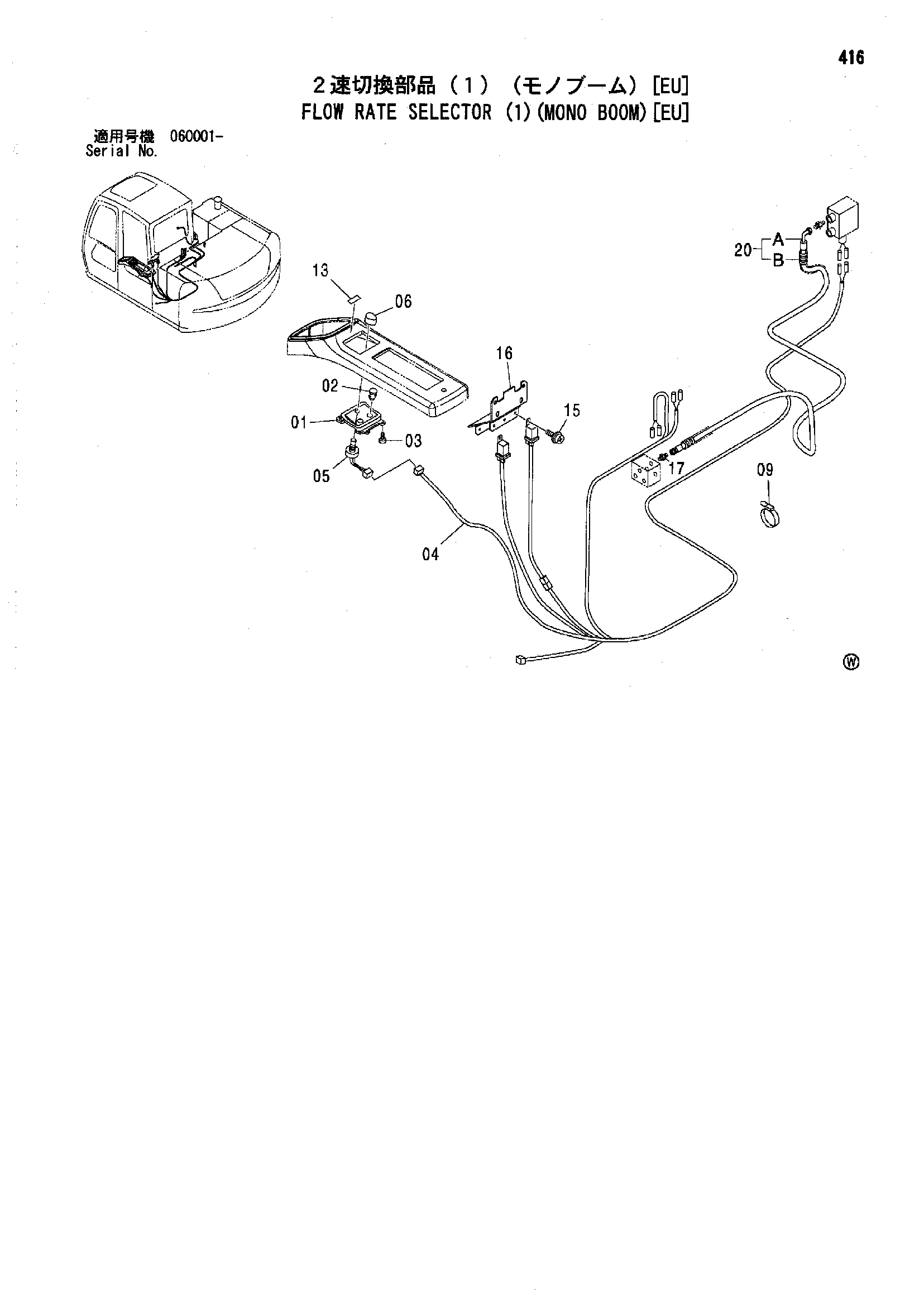

Поток производительность селектор (1)(моноблочный стрела)[EU] — HITACHI ZX80LCK
Заводская схема «Поток производительность селектор (1)(моноблочный стрела)[EU]» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поток производительность селектор (1)(моноблочный стрела)[EU] HITACHI ZX80LCK](/catalog-drawings/aa/aa2cbf76-f161-460a-b2fd-0dbf5117e426.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3091842 | Панель | 1 |
| 02 | 4294437 | Колпачок | 2 |
| 03 | 4452613 | Самонарезающий винт | 4 |
| 04 | 3099865 | Жгут проводов | 1 |
| 05 | 4381270 | Выключатель поворотный | 1 |
| 06 | 4338498 | Ручка | 1 |
| 09 | 4055312 | Ленточный зажим | 5 |
| 13 | 4381294 | Информационная табличка | 1 |
| 15 | J460614 | Винт с шайбой | 1 |
| 16 | 8085156 | Кронштейн | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9211112 | Шланг в сборе | 1 |
| 20A | 4427059 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
