Стрела трубопроводы (гидромолот и гидроножницы)<75> — HITACHI ZX80LCK

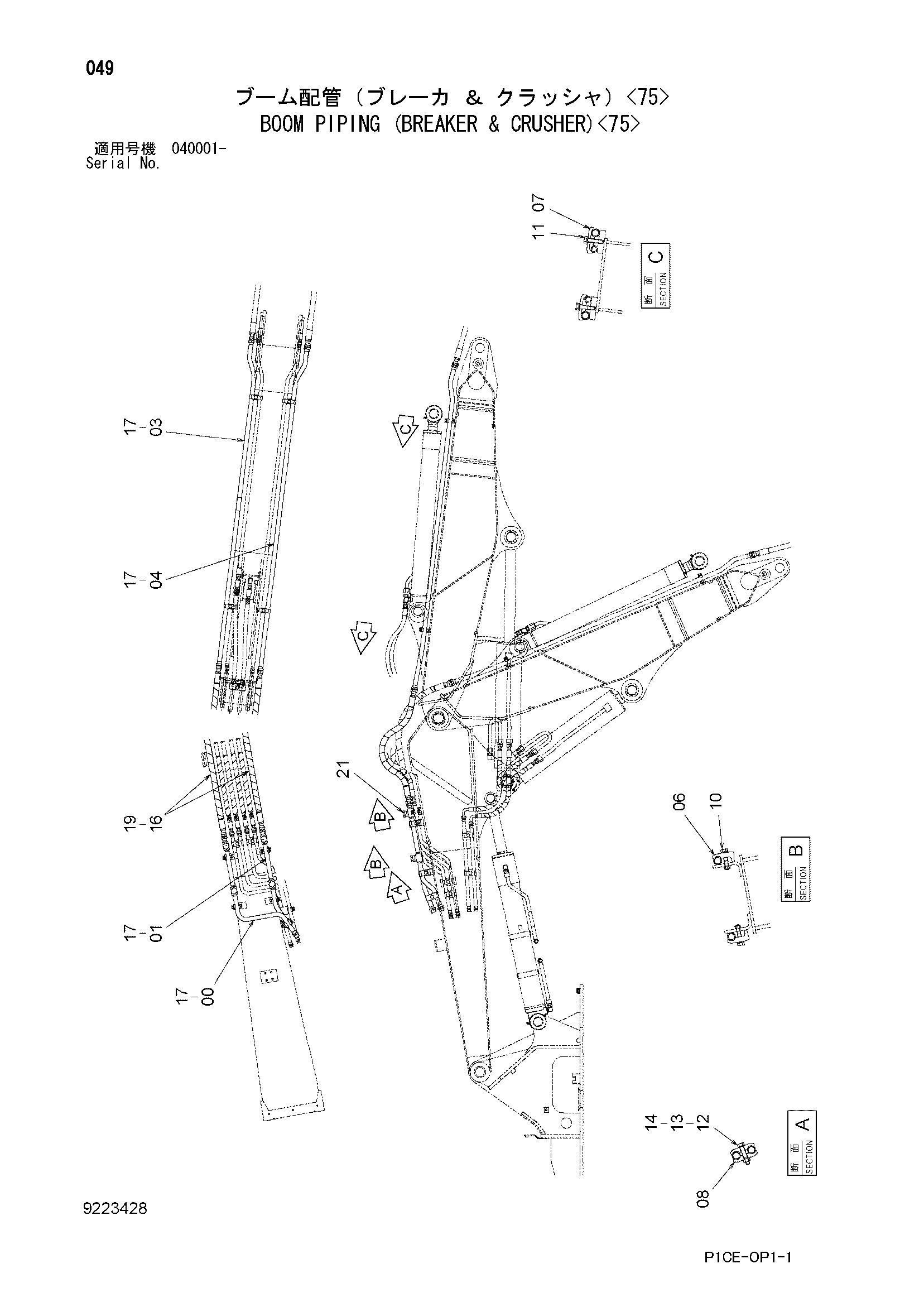

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)<75>» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091277 | Трубка | 1 |
| 01 | 8091278 | Трубка | 1 |
| 03 | 9757271 | Трубка | 1 |
| 04 | 9757270 | Трубка | 1 |
| 06 | 4190126 | Хомут трубки | 4 |
| 07 | 4141806 | Хомут трубки | 4 |
| 08 | 4189859 | Хомут трубки | 2 |
| 10 | J271260 | Болт с шайбой | 4 |
| 10A | J901260 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271255 | Болт с шайбой | 4 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J901265 | Болт | 1 |
| 13 | J950012 | Гайка | 1 |
| 14 | A590912 | Пружинная шайба | 1 |
| 16 | 4197700 | Шланг | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 6 |
| 19 | 4327294 | Защитный кожух | 4 |
| 21 | 4174542 | Пробка | 4 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
