Гидролинии рабочего оборудования — HITACHI ZX80LCK

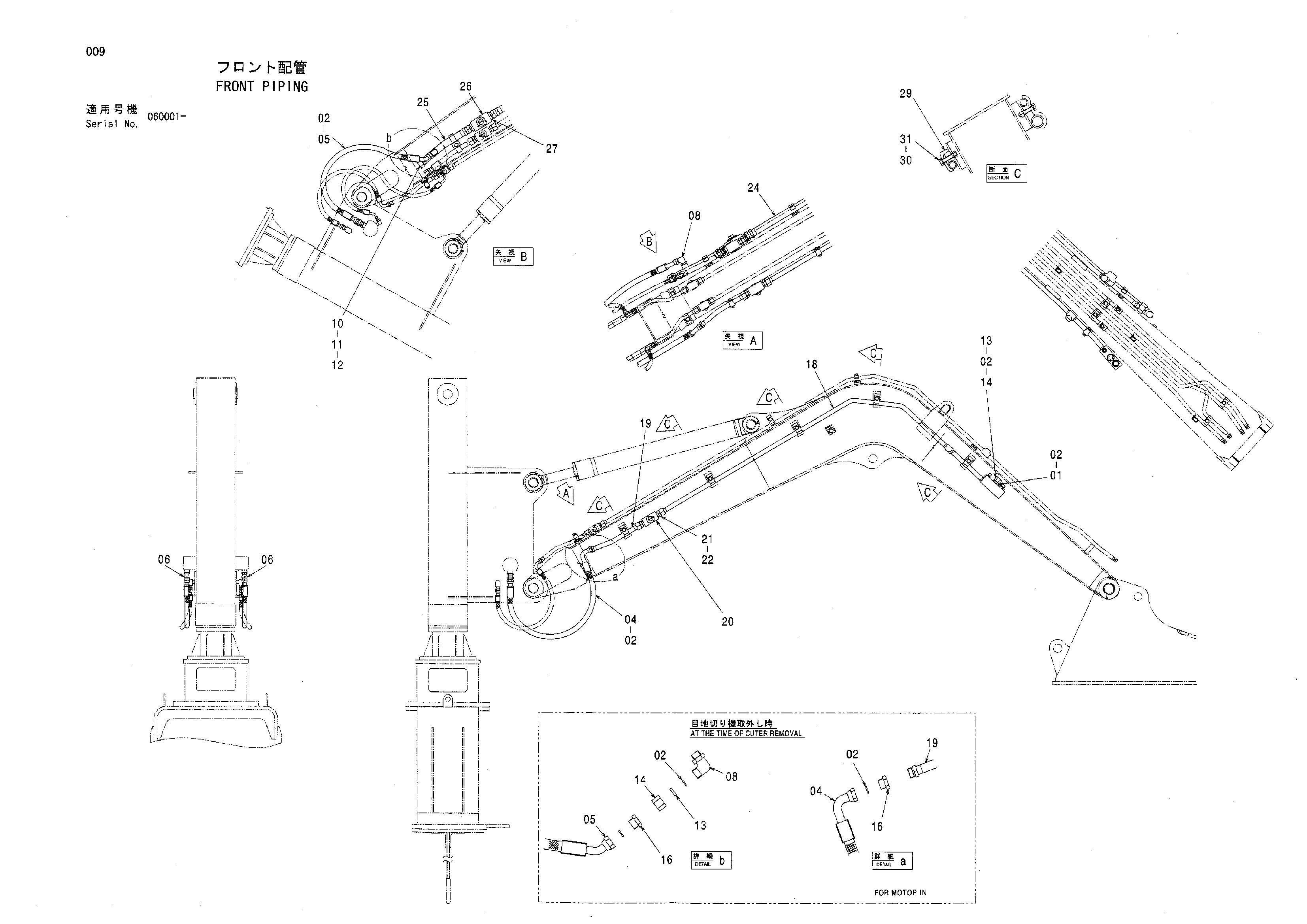

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189619 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 9 |
| 04 | 4629710 | Шланг | 1 |
| 05 | 4629711 | Шланг | 1 |
| 06 | 4208967 | Адаптер | 2 |
| 08 | 4428831 | Угловой штуцер | 1 |
| 08A | 4437309 | Уплотнительное кольцо | 1 |
| 10 | 4188140 | Гайка | 1 |
| 11 | 4189096 | Колпачок | 1 |
| 12 | 4187329 | Уплотнительное кольцо | 1 |
| 13 | 4189094 | Колпачок | 2 |
| 14 | 4188136 | Гайка | 2 |
| 16 | 4203249 | Адаптер M | 2 |
| 18 | 8098858 | Трубка | 1 |
| 19 | 9763670 | Трубка | 1 |
| 20 | 4205902 | Запорный клапан | 1 |
| 21 | 4209818 | Афаптер S | 2 |
| 22 | 4187328 | Уплотнительное кольцо | 2 |
| 24 | 8098856 | Трубка | 1 |
| 25 | 9763673 | Трубка | 1 |
| 26 | 4626275 | Запорный клапан | 1 |
| 27 | 4042035 | Адаптер | 2 |
| 27A | 970860 | Уплотнительное кольцо | 1 |
| 29 | 4053595 | Хомут трубки | 5 |
| 30 | J901255 | Болт | 5 |
| 31 | A590112 | Плоская шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
