Основные гидролинии (2) — HITACHI ZX800

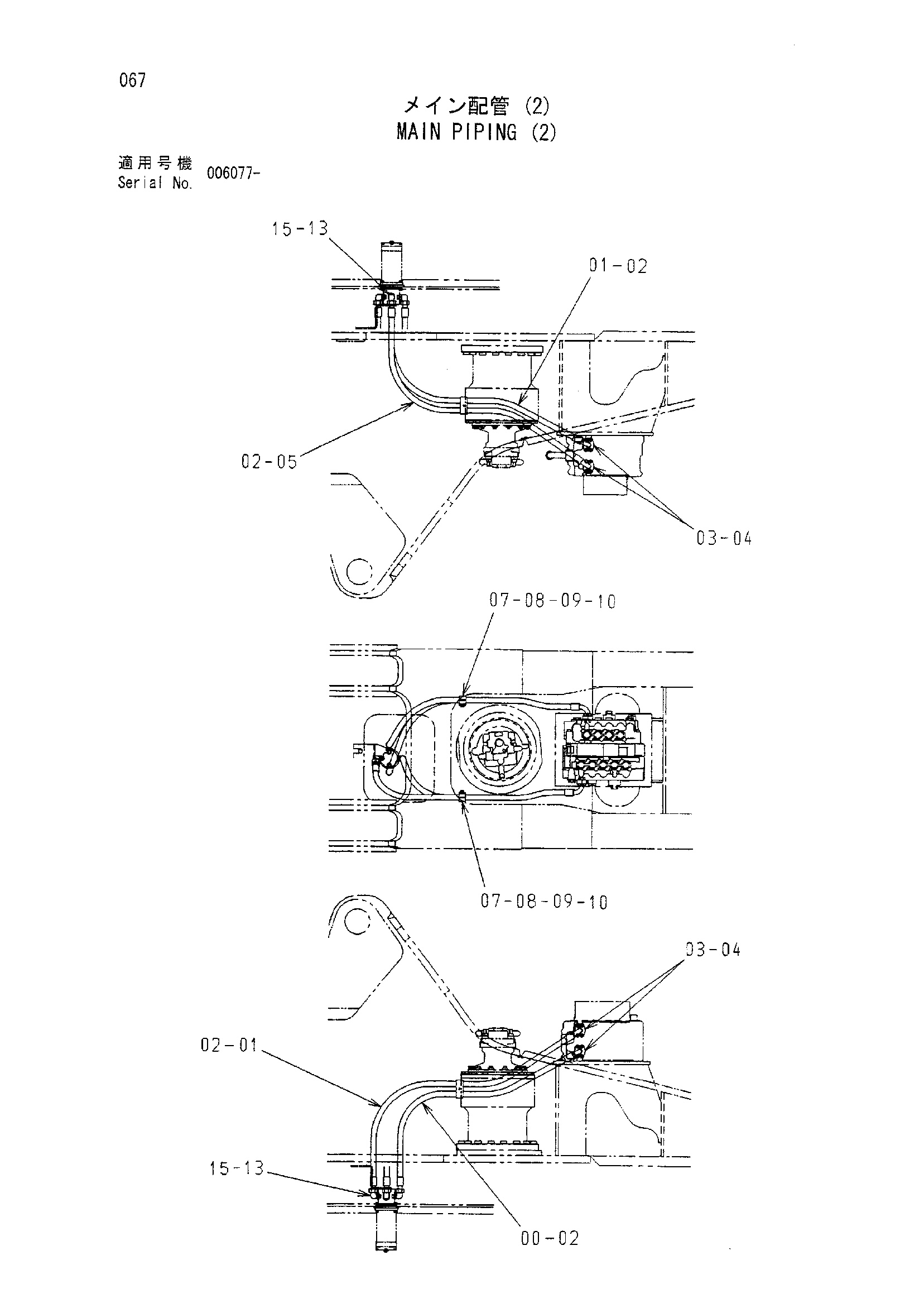

Заводская схема «Основные гидролинии (2)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4603567 | Шланг | 1 |
| 01 | 4603566 | Шланг | 2 |
| 02 | 4508805 | Уплотнительное кольцо | 4 |
| 03 | 4089703 | Разъёмный фланец | 8 |
| 04 | M341445 | Болт с внутренним шестигранником | 16 |
| 05 | 4603564 | Шланг | 1 |
| 07 | 4205615 | Хомут шланга | 4 |
| 08 | 4205614 | Проставка | 2 |
| 09 | 4224002 | Пластина | 2 |
| 10 | J011285 | Болт с шайбой | 2 |
| 10 | J271285 замена: J901285 | Болт с шайбой | 2 |
| 10 | J271285 замена: J222012 | Болт с шайбой | 2 |
| 13 | A853368 | Угловой штуцер | 4 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
