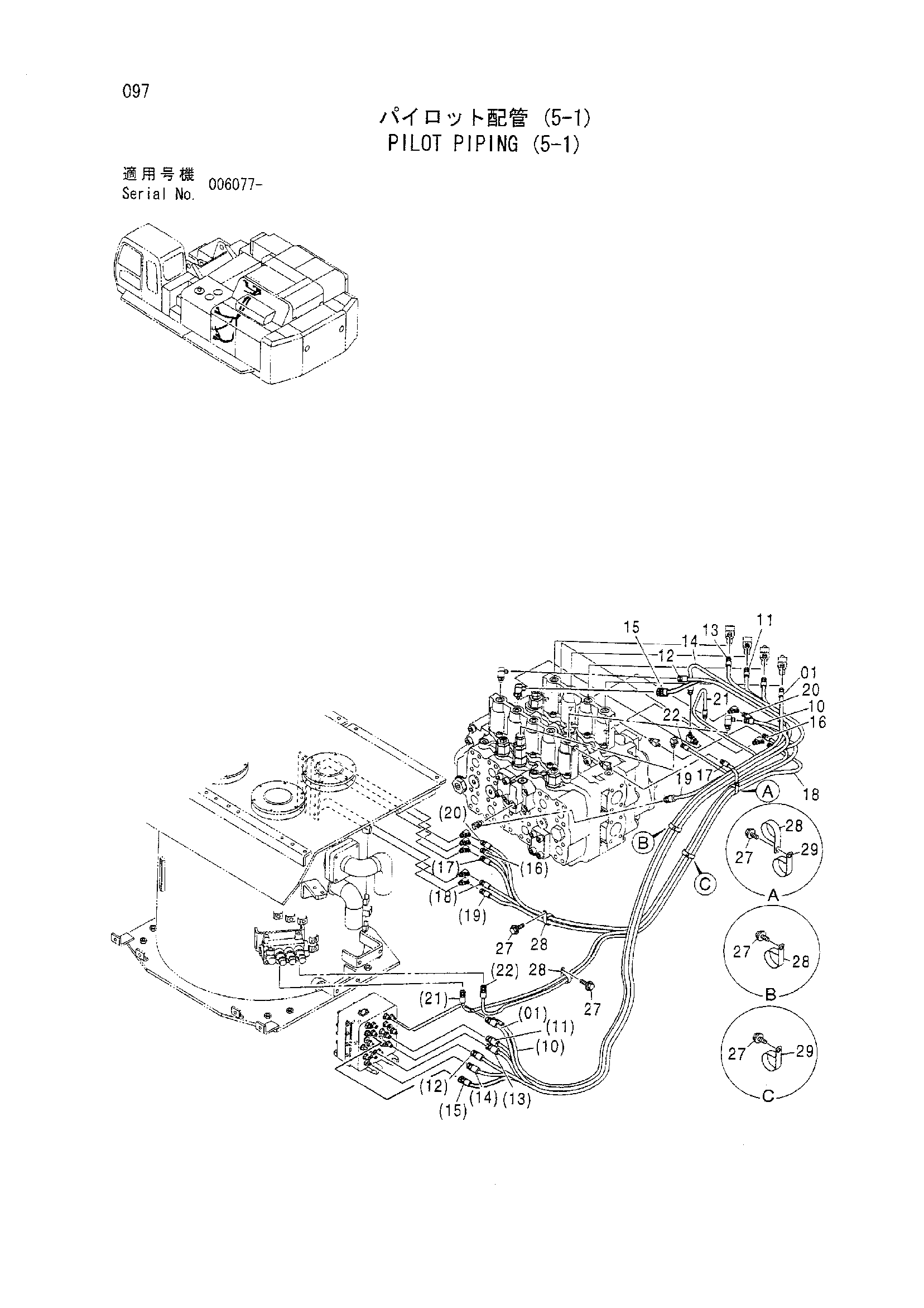

Пилотные гидролинии (5-1) — HITACHI ZX800
Заводская схема «Пилотные гидролинии (5-1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4603771 | Шланг | 1 |
| 10 | 4603772 | Шланг | 1 |
| 11 | 4603773 | Шланг | 1 |
| 12 | 4603774 | Шланг | 1 |
| 13 | 4603775 | Шланг | 1 |
| 14 | 4603776 | Шланг | 1 |
| 15 | 4603808 | Шланг | 1 |
| 16 | 4603777 | Шланг | 1 |
| 17 | 4603778 | Шланг | 1 |
| 18 | 4603779 | Шланг | 1 |
| 19 | 4603780 | Шланг | 1 |
| 20 | 4603781 | Шланг | 1 |
| 21 | 4603782 | Шланг | 1 |
| 22 | 4603783 | Шланг | 1 |
| 27 | J011020 | Болт с шайбой | 5 |
| 27 | J271020 замена: J901020 | Болт с шайбой | 5 |
| 27 | J271020 замена: J222010 | Болт с шайбой | 5 |
| 28 | 4193848 | Зажим | 4 |
| 29 | 4190291 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
