Пилотные гидролинии (2-1) — HITACHI ZX800

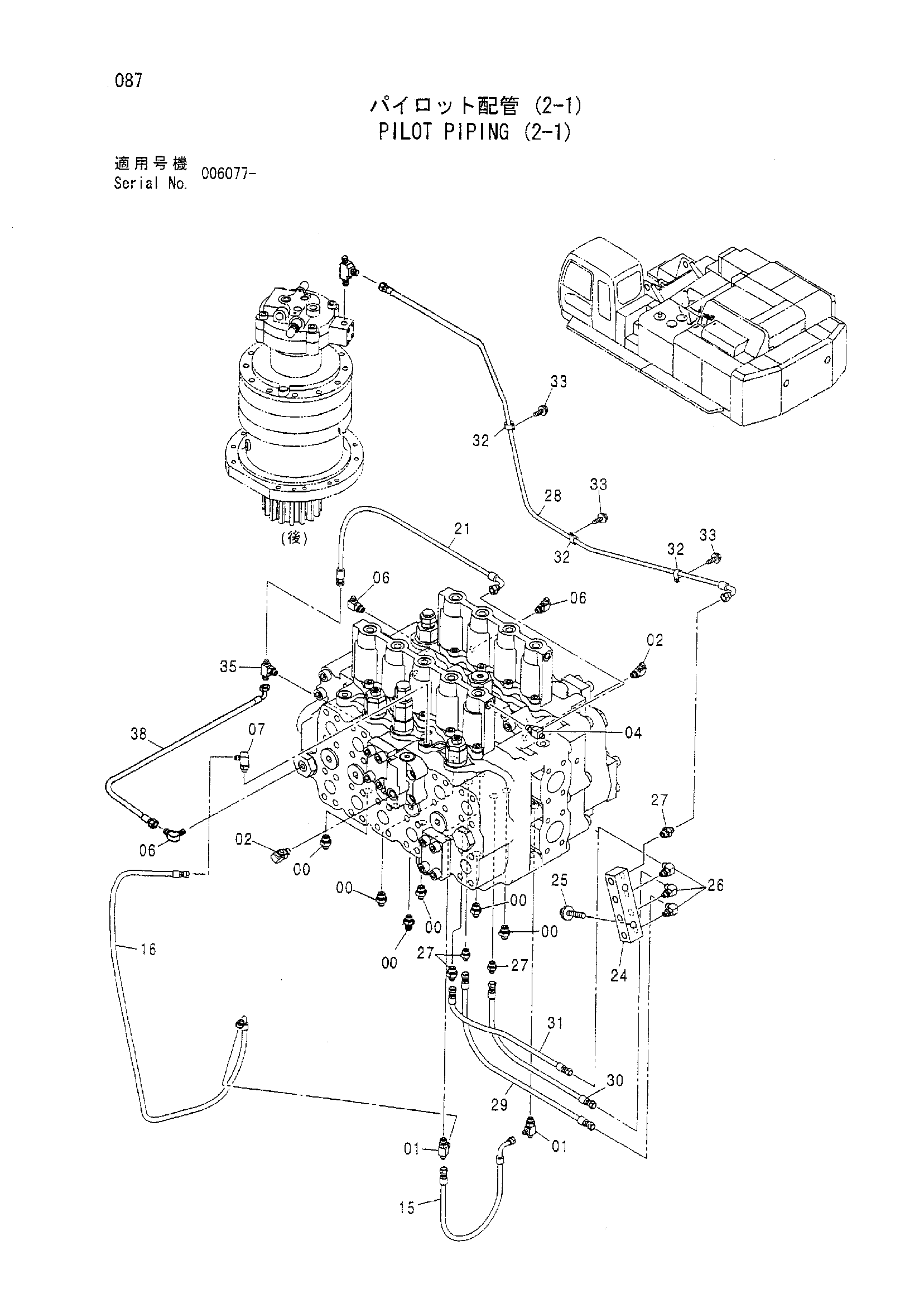

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 6 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852433 | Тройник | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852333 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852422 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4449629 | Шланг | 1 |
| 16 | 4449630 | Шланг | 1 |
| 21 | 4437412 | Шланг | 1 |
| 24 | 4451778 | Блок | 1 |
| 25 | J011055 | Болт с шайбой | 2 |
| 25 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 25 | J271055 замена: J222010 | Болт с шайбой | 2 |
| 26 | A852322 | Угловой штуцер | 3 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852122 | Адаптер | 4 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4603901 | Шланг | 1 |
| 29 | 4451816 | Шланг | 1 |
| 30 | 4451817 | Шланг | 1 |
| 31 | 4451818 | Шланг | 1 |
| 32 | 4190272 | Зажим | 3 |
| 33 | J011020 | Болт с шайбой | 3 |
| 33 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 33 | J271020 замена: J222010 | Болт с шайбой | 3 |
| 35 | A852522 | Тройник | 1 |
| 38 | 4603900 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
