Динамик — HITACHI ZX800

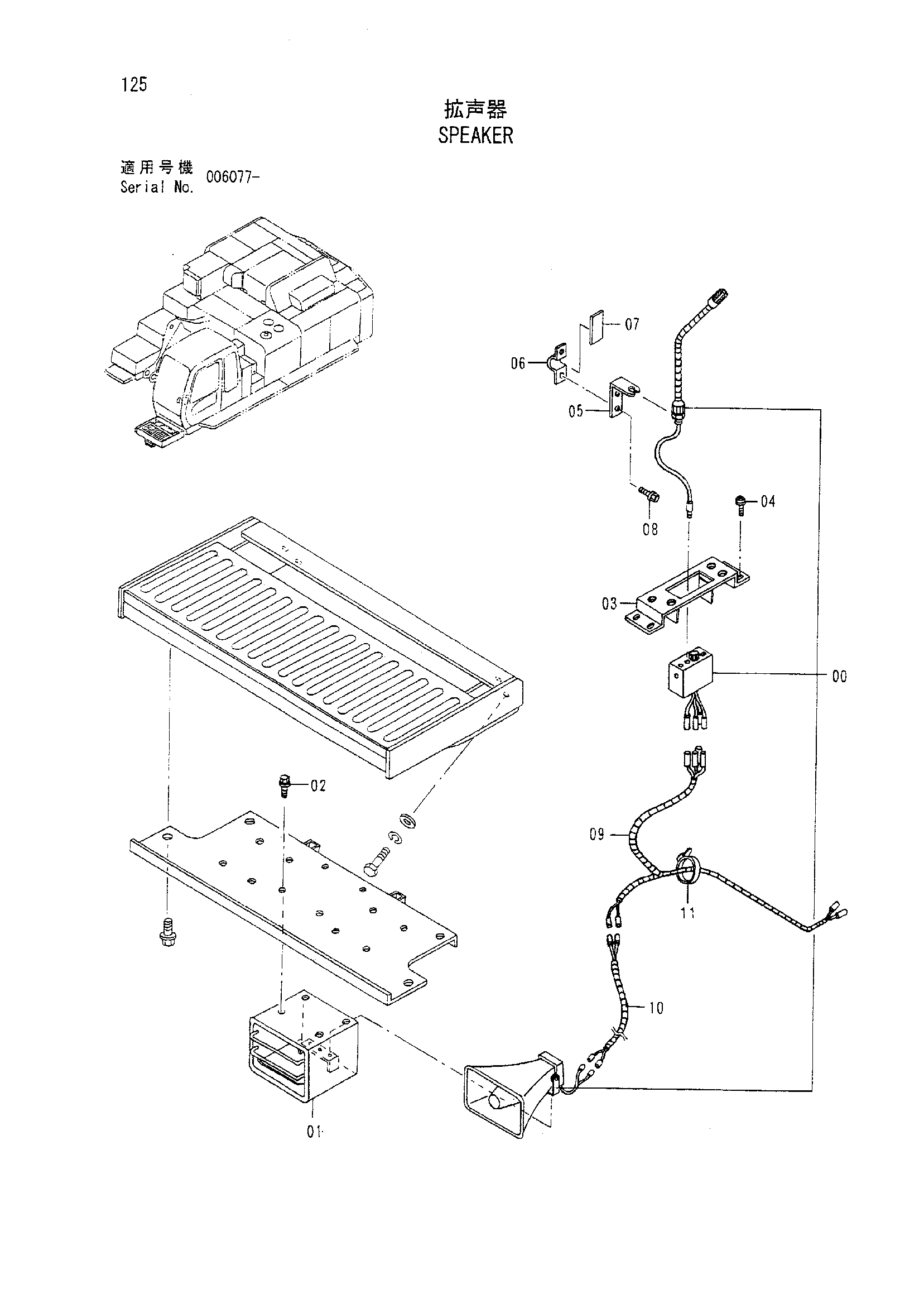

Заводская схема «Динамик» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4378115 | Динамик | 1 |
| 01 | 7044804 | Защитный кожух | 1 |
| 02 | J021030 | Болт с шайбой | 4 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 02 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 03 | 7044505 | Крышка | 1 |
| 04 | J460510 | Винт с шайбой | 4 |
| 05 | 4605552 | Кронштейн | 1 |
| 06 | 9761076 | Хомут трубки | 1 |
| 07 | 4605553 | Резиновая прокладка | 1 |
| 08 | J020620 | Болт с шайбой | 2 |
| 08 | J260620 замена: J900620 | Болт с шайбой | 2 |
| 08 | J260620 замена: A590106 | Болт с шайбой | 2 |
| 09 | 4604773 | Жгут проводов | 1 |
| 10 | 4604774 | Жгут проводов | 1 |
| 11 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
