Пилотные гидролинии (6-1) — HITACHI ZX800

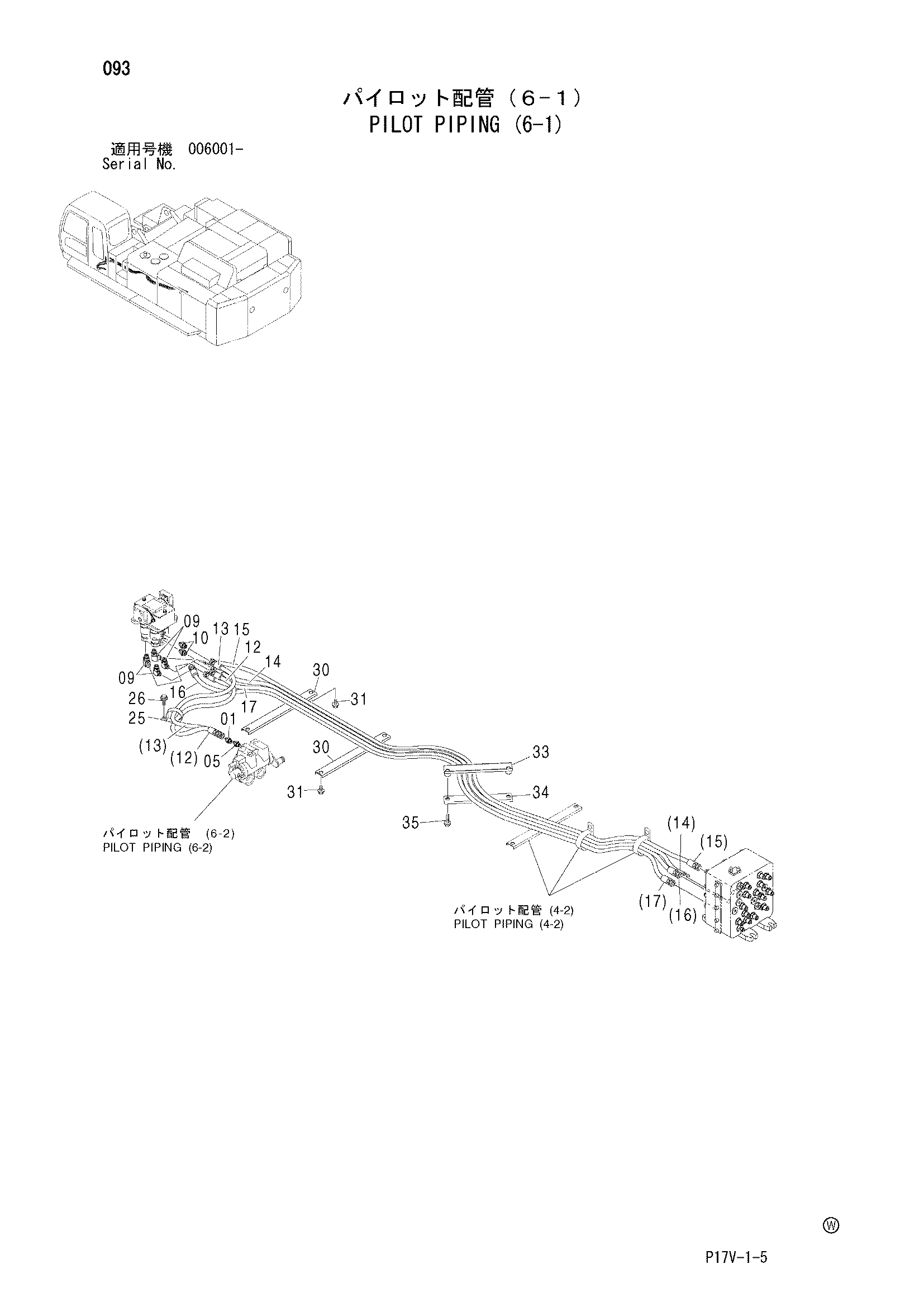

Заводская схема «Пилотные гидролинии (6-1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261938 | Фильтр (P1) | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер S (T4) | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4450427 | Шланг (P1) | 1 |
| 13 | 4450428 | Шланг (T4) | 1 |
| 14 | 4461245 | Шланг (левый) | 1 |
| 15 | 4461246 | Шланг (K) | 1 |
| 16 | 4461247 | Шланг (I) | 1 |
| 17 | 4461248 | Шланг (J) | 1 |
| 25 | 4190265 | Зажим | 1 |
| 26 | J011020 | Болт с шайбой | 1 |
| 26 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 30 | 4341877 | Хомут шланга | 2 |
| 31 | J021025 | Болт с шайбой | 4 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 33 | 9754739 | Хомут шланга | 1 |
| 34 | 4436124 | Хомут шланга | 1 |
| 35 | J021040 | Болт с шайбой | 2 |
| 35 | J271040 замена: J901040 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
