Облицовка (2-2) — HITACHI ZX800

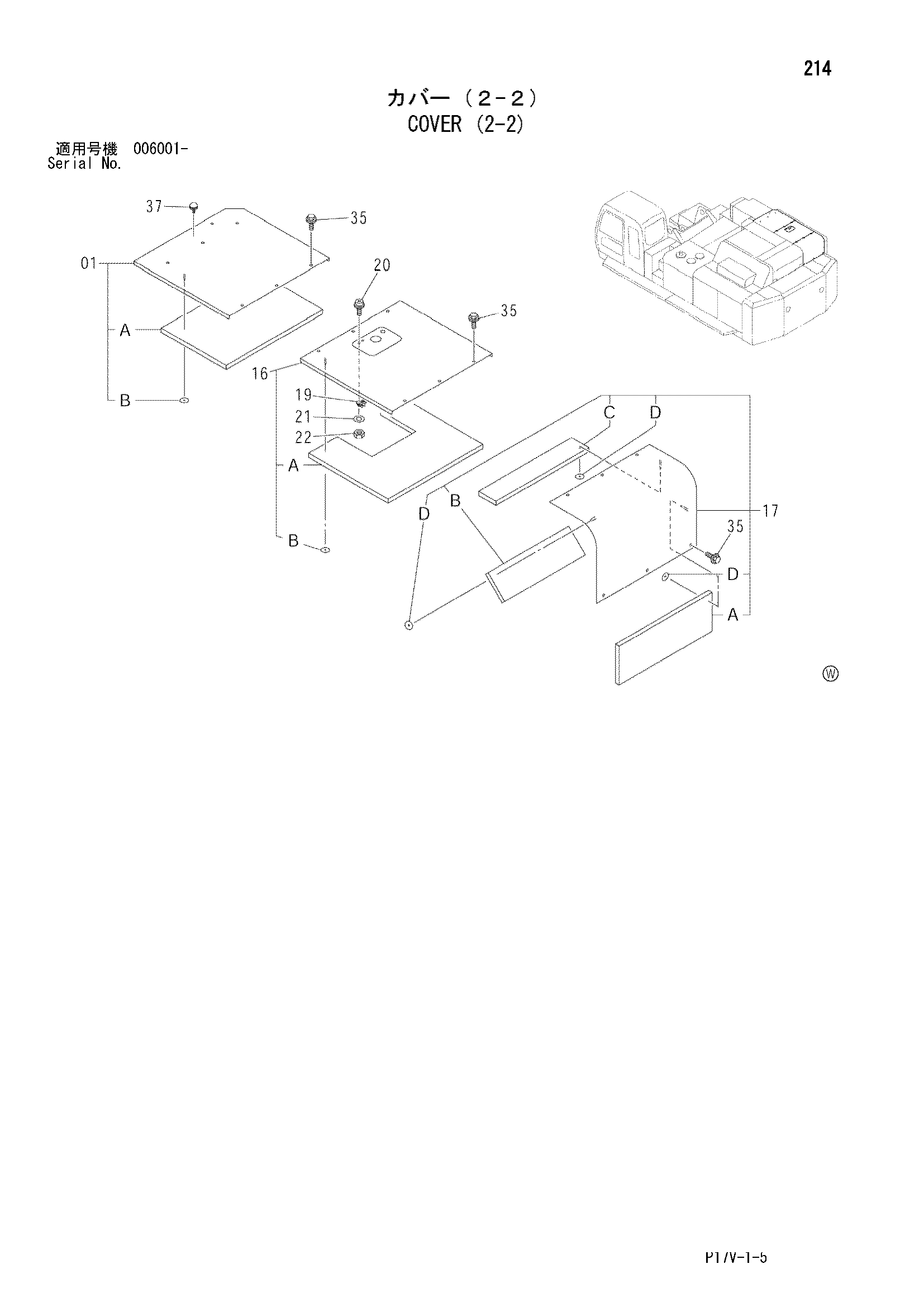

Заводская схема «Облицовка (2-2)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8087451 | Крышка | 1 |
| 01A | 4470279 | Резиновая прокладка | 1 |
| 01B | 4156886 | Шайба | 6 |
| 16 | 8087361 | Крышка | 1 |
| 16A | 4462857 | Резиновая прокладка | 1 |
| 16B | 4156886 | Шайба | 8 |
| 17 | 7042051 | Крышка | 1 |
| 17A | 4470221 | Резиновая прокладка | 1 |
| 17B | 4470223 | Резиновая прокладка | 1 |
| 17C | 4470225 | Резиновая прокладка | 1 |
| 17D | 4156886 | Шайба | 24 |
| 19 | 4372725 | Ограничитель | 1 |
| 20 | J460410 | Винт с шайбой | 2 |
| 21 | A590104 | Плоская шайба | 2 |
| 22 | M500403 | Гайка | 2 |
| 35 | J031230 | Болт с шайбой | 18 |
| 35 | J281230 замена: J901230 | Болт с шайбой | 18 |
| 37 | 4294508 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
