Крышка (1-4) — HITACHI ZX800

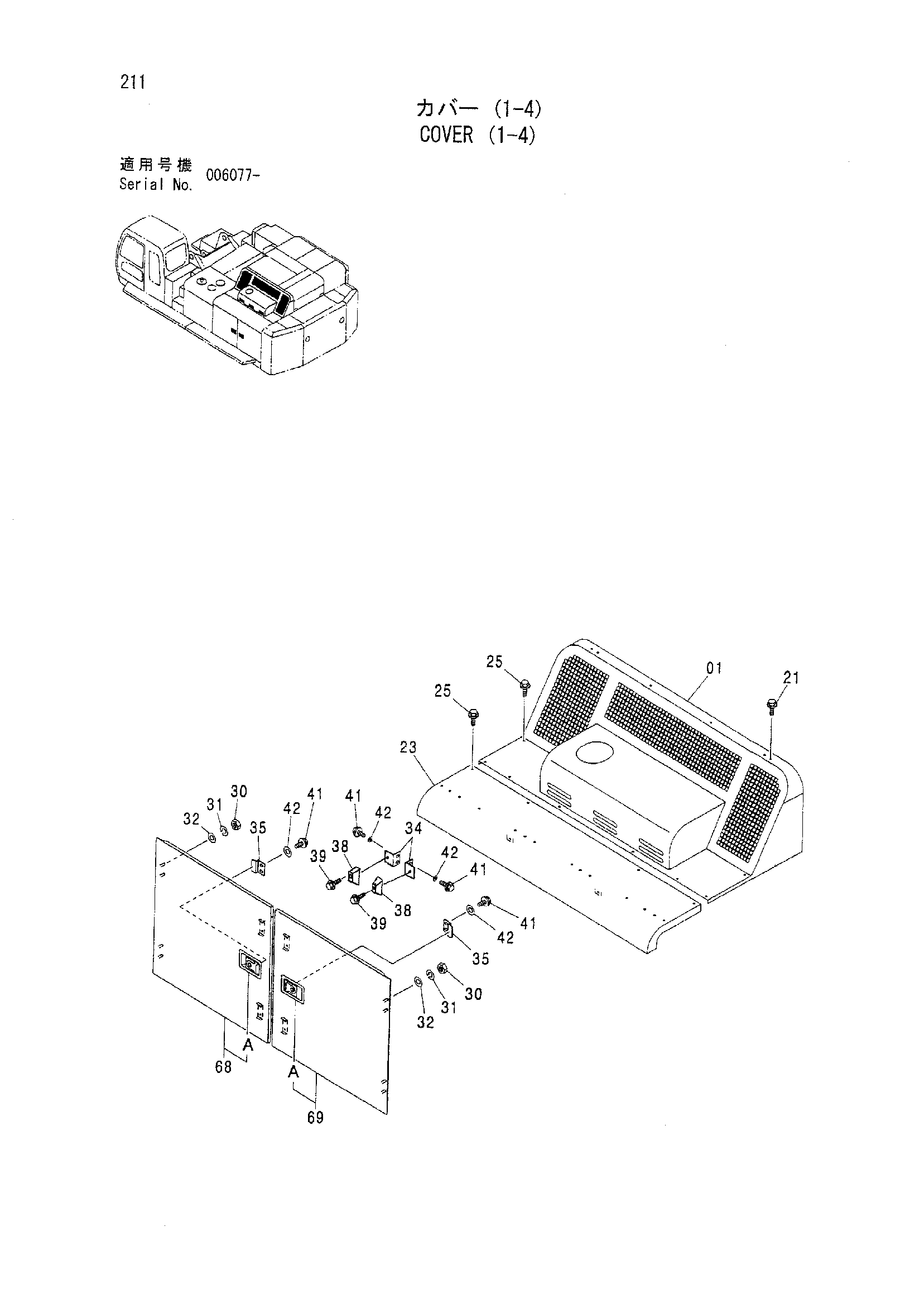

Заводская схема «Крышка (1-4)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5007566 | Крышка | 1 |
| 21 | J031260 | Болт с шайбой | 4 |
| 21 | J281260 замена: J901260 | Болт с шайбой | 4 |
| 21 | J281260 замена: 4249324 | Болт с шайбой | 4 |
| 23 | 8092184 | Крышка | 1 |
| 25 | J031230 | Болт с шайбой | 20 |
| 25 | J281230 замена: J901230 | Болт с шайбой | 20 |
| 25 | J281230 замена: 4249324 | Болт с шайбой | 20 |
| 30 | J950012 | Гайка | 8 |
| 31 | A590912 | Пружинная шайба | 8 |
| 32 | J222012 | Шайба | 8 |
| 34 | 4478435 | Кронштейн | 4 |
| 35 | 4450838 | Ограничитель | 2 |
| 38 | 4424157 | Ограничитель | 4 |
| 39 | J020635 | Болт с шайбой | 4 |
| 39 | J260635 замена: J900635 | Болт с шайбой | 4 |
| 39 | J260635 замена: A590106 | Болт с шайбой | 4 |
| 41 | J011235 | Болт с шайбой | 12 |
| 41 | J271235 замена: J901235 | Болт с шайбой | 12 |
| 41 | J271235 замена: J222012 | Болт с шайбой | 12 |
| 42 | 4249324 | Шайба | 12 |
| 68 | 7042980 | Дверь | 1 |
| 68A | 4361637 | Замок | 1 |
| 69 | 7042981 | Дверь | 1 |
| 69A | 4361768 | Замок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
