Пилотные гидролинии (6)(рама)<330> — HITACHI ZX800

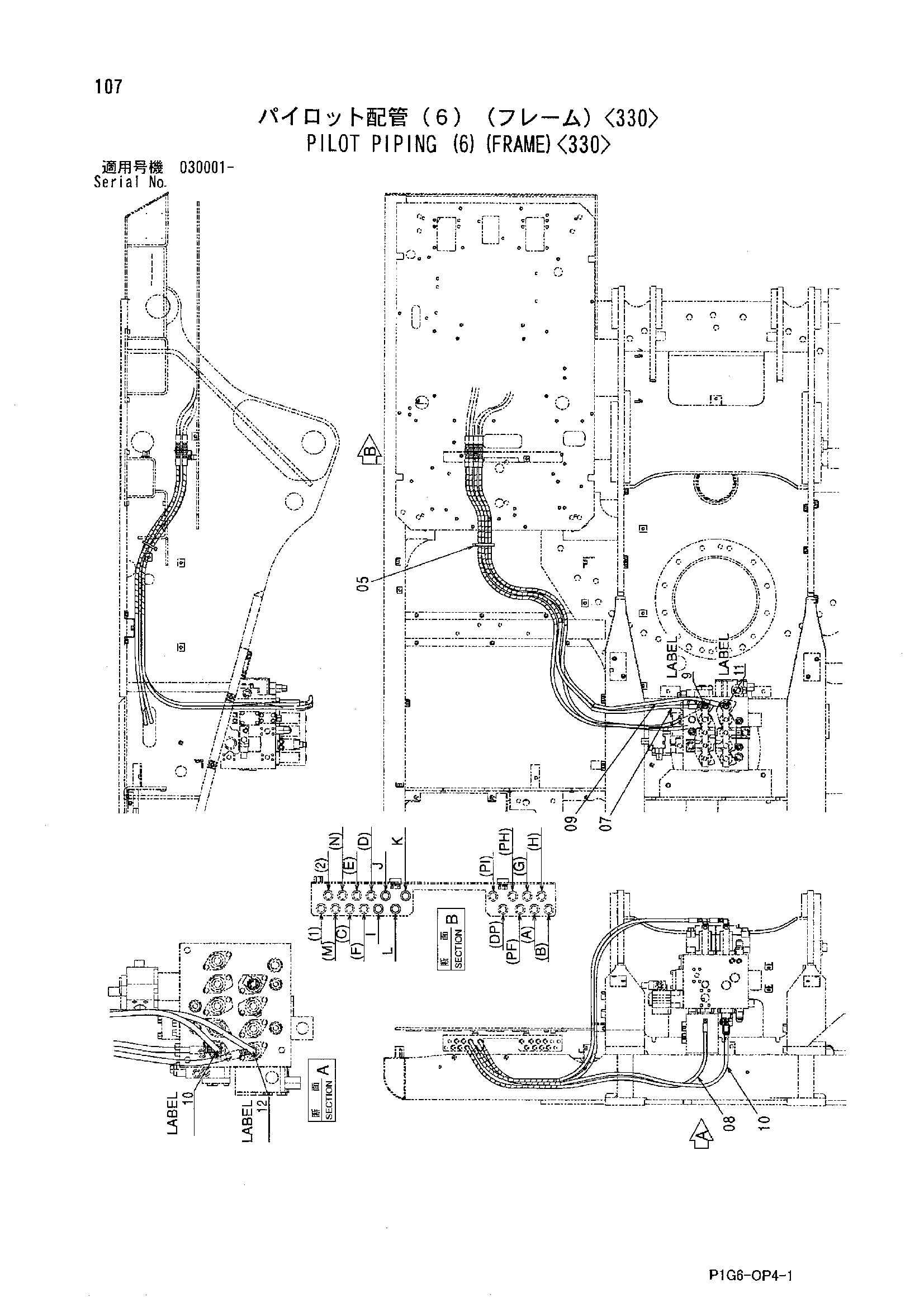

Заводская схема «Пилотные гидролинии (6)(рама)<330>» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4121859 | Ленточный зажим | 1 |
| 07 | 9253410 | Шланг в сборе | 1 |
| 07A | 4451221 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 2 |
| 08 | 9235376 | Шланг в сборе | 1 |
| 08A | 4470125 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 4 |
| 09 | 9253411 | Шланг в сборе | 1 |
| 09A | 4451222 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | 9253412 | Шланг в сборе | 1 |
| 10A | 4487767 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
