Основные гидролинии (3-2) — HITACHI ZX800

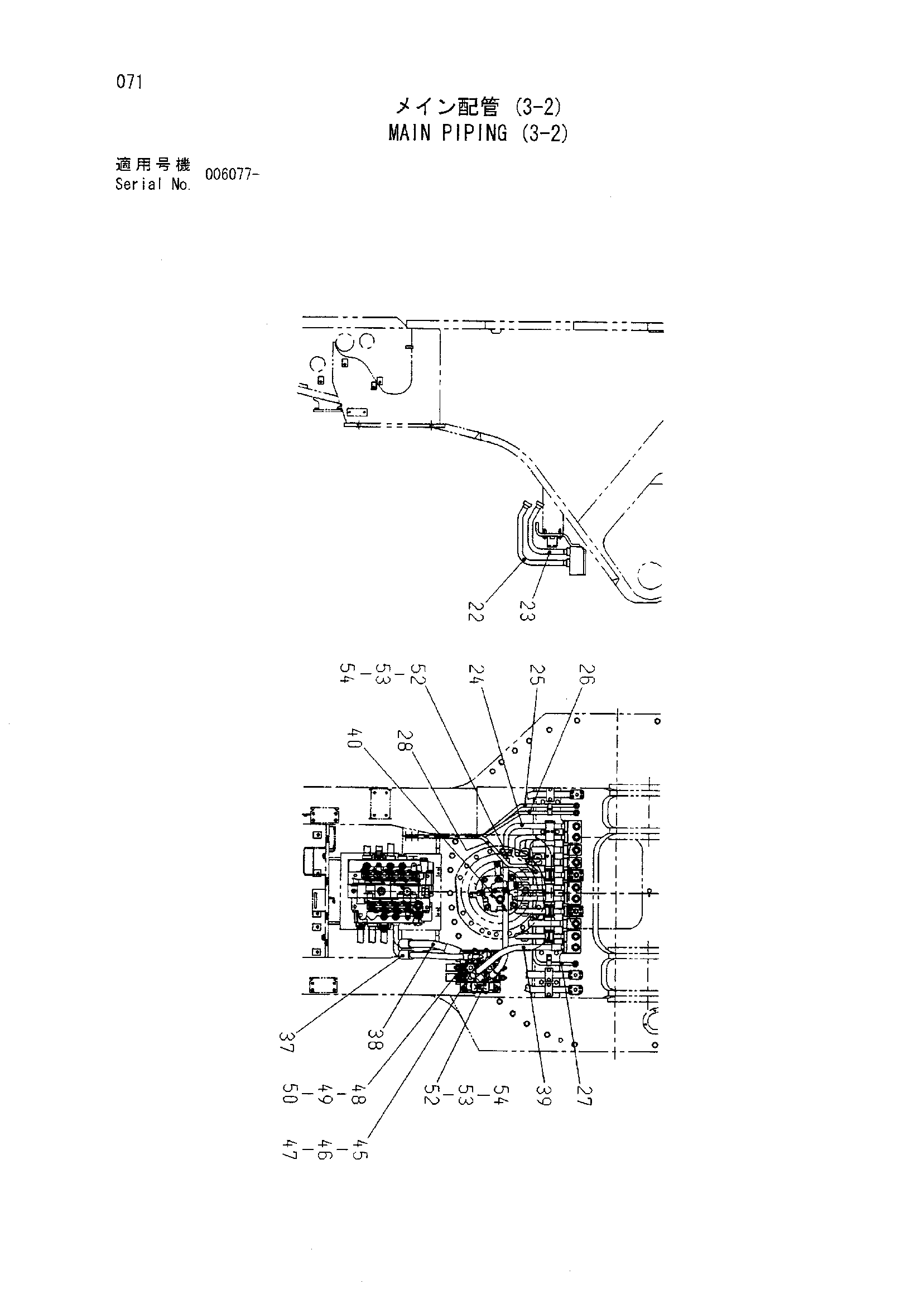

Заводская схема «Основные гидролинии (3-2)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | 8092300 | Трубка | 1 |
| 23 | 8092299 | Трубка | 1 |
| 25 | 8092213 | Трубка | 1 |
| 26 | 8092212 | Трубка | 1 |
| 27 | 8092236 | Трубка | 1 |
| 28 | 8092214 | Трубка | 1 |
| 37 | 4603569 | Шланг | 1 |
| 38 | 4603568 | Шланг | 1 |
| 39 | 4603563 | Шланг | 1 |
| 40 | 4603562 | Шланг | 1 |
| 45 | M341240 | Болт с внутренним шестигранником | 4 |
| 46 | 4085560 | Разъёмный фланец | 2 |
| 47 | 966993 | Уплотнительное кольцо | 1 |
| 48 | M341230 | Болт с внутренним шестигранником | 4 |
| 49 | 4154614 | Разъёмный фланец | 2 |
| 50 | 4508805 | Уплотнительное кольцо | 1 |
| 52 | M341030 | Болт с внутренним шестигранником | 8 |
| 53 | 962453 | Разъёмный фланец | 4 |
| 54 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
