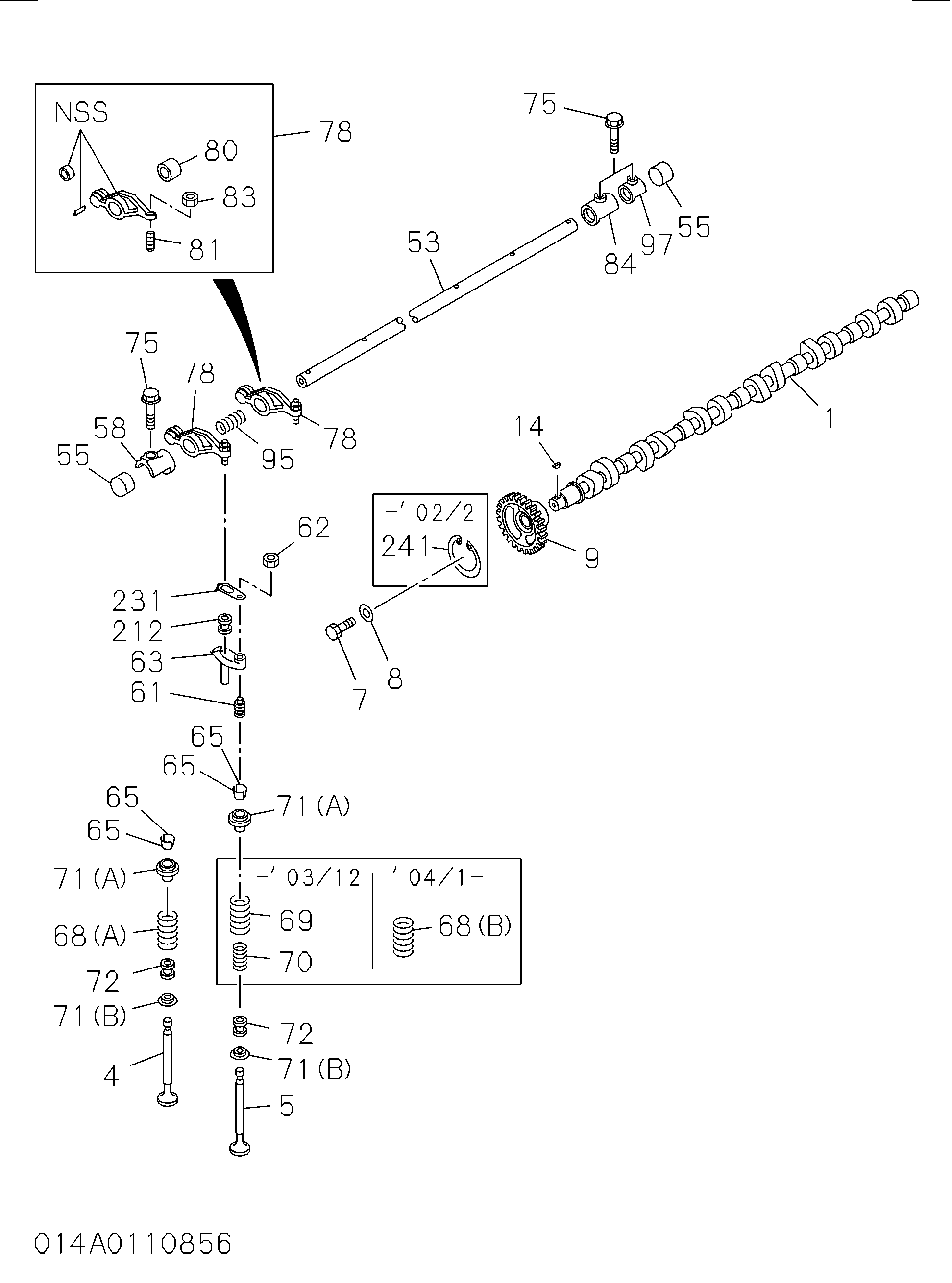

014: Распределительный вал и клапаны — HITACHI ZX800
Заводская схема «014: Распределительный вал и клапаны» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1125112552 | Камсхафт | 1 |
| 004 | 1125511515 | Клапан INL | 12 |
| 005 | 1125521091 | Клапан EXH | 12 |
| 007 | 9920614280 | Болт CM/вал шестерня | 1 |
| 008 | 9098518503 | Шайба CM/вал шестерня | 1 |
| 009 | 1125220552 | Шестерня CM/вал | 1 |
| 009 | 1125220601 | Шестерня CM/вал | 1 |
| 014 | 9080555160 | Шпонка CM/вал | 1 |
| 026 | 1096300820 | Прокладка комплект винт | 1 |
| 053 | 1126210900 | Вал коромысло рукоять | 1 |
| 053 | 1126210920 | Вал коромысло рукоять | 1 |
| 055 | 9111290820 | Пробка коромысло вал концевой | 2 |
| 058 | 1126280703 | Кронштейн коромысло вал, передний | 1 |
| 061 | 9126160530 | Винт ADJ, бридге | 12 |
| 061 | 1126160420 | Винт ADJ, бридге | 12 |
| 062 | 9098403100 | Гайка ADJ винт LK бридге | 12 |
| 063 | 1126112773 | Бридге | 12 |
| 065 | 1125650070 | Втулка разрезной | 48 |
| 068(A) | 1125610920 | Пружина клапан | 12 |
| 068(A) | 8976033050 | Пружина клапан | 12 |
| 068(B) | 1125610930 | Пружина клапан | 12 |
| 069 | 1125610930 | Пружина клапан, наружный | 12 |
| 070 | 1125620600 | Пружина клапан, внутренний | 12 |
| 071(A) | 1125630550 | Сиденье SPR | 24 |
| 071(A) | 1125630600 | Сиденье SPR | 24 |
| 071(B) | 1125630562 | Сиденье SPR | 24 |
| 072 | 1125690200 | Уплотнение клапан направляющая | 24 |
| 075 | 1090440871 | Болт кронштейн | 7 |
| 078 | 1126100611 | Рукоять коромысло | 12 |
| 078 | 1126100792 | Рукоять коромысло | 12 |
| 078 | 1126100800 | Рукоять коромысло | 12 |
| 080 | 1093301290 | Втулка коромысло рукоять | 12 |
| 081 | 1126160341 | Винт ADJ, коромысло рукоять | 12 |
| 083 | 9991105120 | Гайка ADJ винт, LK | 12 |
| 083 | 0911105120 | Гайка ADJ винт, LK | 12 |
| 084 | 1126280682 | Кронштейн коромысло вал, интер | 5 |
| 095 | 1095804721 | Пружина коромысло вал | 6 |
| 097 | 1126280723 | Кронштейн коромысло вал, RR | 1 |
| 101(A) | 0281810400 | Болт упорный втулка | 3 |
| 101(A) | 0281510400 | Болт упорный втулка | 3 |
| 101(B) | 0281810600 | Болт упорный втулка | 6 |
| 101(B) | 0281510600 | Болт упорный втулка | 6 |
| 101(C) | 1090700872 | Болт упорный втулка | 3 |
| 108 | 9081612320 | Довел вал | 1 |
| 109(A) | 1125310931 | Вал холостой ход шестерня | 1 |
| 109(B) | 1125310762 | Вал холостой ход шестерня | 1 |
| 109(C) | 1125310922 | Вал холостой ход шестерня | 1 |
| 110(A) | 1125233130 | Шестерня в сборе холостой ход | 1 |
| 110(A) | 1125233691 | Шестерня в сборе холостой ход | 1 |
| 110(B) | 1125232153 | Шестерня в сборе холостой ход | 1 |
| 110(B) | 1125233711 | Шестерня в сборе холостой ход | 1 |
| 110(C) | 1125233340 | Шестерня в сборе холостой ход | 1 |
| 110(C) | 1125233661 | Шестерня в сборе холостой ход | 1 |
| 111(A) | 1125350081 | Втулка упорный, холостой ход шестерня | 1 |
| 111(B) | 1125350190 | Втулка упорный, холостой ход шестерня | 1 |
| 206(A) | 1093301241 | Втулка холостой ход шестерня | 1 |
| 206(B) | 1093301080 | Втулка холостой ход шестерня | 1 |
| 206(B) | 8980811680 | Втулка холостой ход шестерня | 1 |
| 206(C) | 1093301130 | Втулка холостой ход шестерня | 1 |
| 206(C) | 8980811670 | Втулка холостой ход шестерня | 1 |
| 212 | 1126160400 | Колпачок ADJ винт | 12 |
| 231 | 1126190112 | Пластина колпачок | 12 |
| 241 | 1125290030 | Кольцо фрикционный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
