Кондиционер (2-2) — HITACHI ZX800

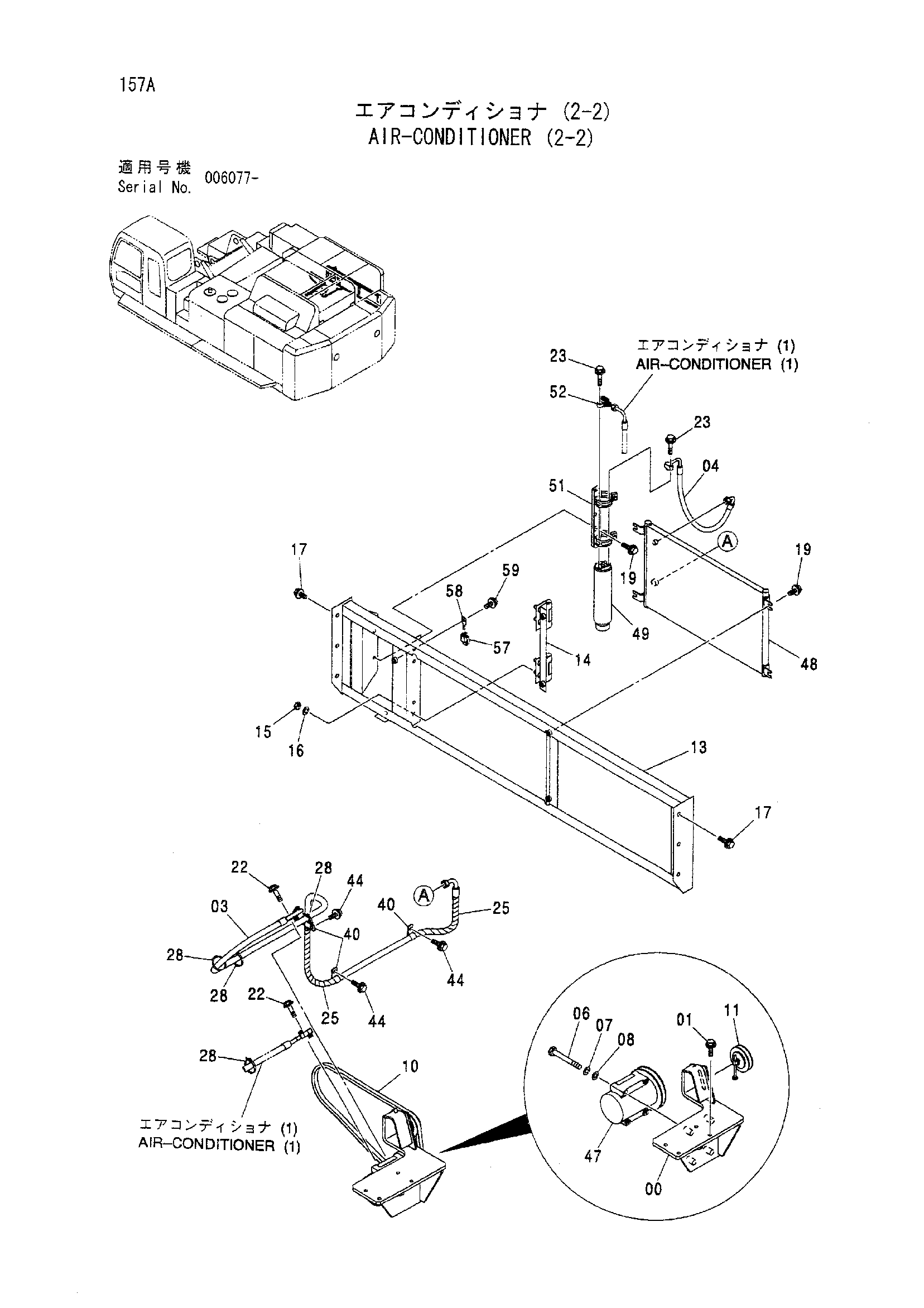

Заводская схема «Кондиционер (2-2)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7038807	Кронштейн	1
01	J011250	Болт с шайбой	4
01	J271250 замена: J901250	Болт с шайбой	4
01	J271250 замена: J222012	Болт с шайбой	4
03	4450397	Шланг радиатора	1
04	4450398	Шланг радиатора	1
06	J900880	Болт	4
07	A590908	Пружинная шайба	4
08	A590108	Плоская шайба	4
10	4422178	Ремень V	1
11	4252004	Шкив	1
13	7039963	Кронштейн	1
14	8083224	Кронштейн	1
15	J950010	Гайка	4
16	A590910	Пружинная шайба	4
17	J021230	Болт с шайбой	6
17	J271230 замена: J901230	Болт с шайбой	6
17	J271230 замена: J222012	Болт с шайбой	6
19	J020825	Болт с шайбой	6
19	J260825 замена: J900825	Болт с шайбой	6
19	J260825 замена: A590108	Болт с шайбой	6
22	J020630	Болт с шайбой	2
22	J260630 замена: J900630	Болт с шайбой	2
22	J260630 замена: A590106	Болт с шайбой	2
23	J020625	Болт с шайбой	2
23	J260625 замена: J900625	Болт с шайбой	2
23	J260625 замена: A590106	Болт с шайбой	2
25	4044420	Защитный кожух	2
28	4055312	Ленточный зажим	4
40	4190274	Зажим	3
44	J011020	Болт с шайбой	3
44	J271020 замена: J901020	Болт с шайбой	3
44	J271020 замена: J222010	Болт с шайбой	3
47	4436025	Компрессор	1
48	4431082	Конденсатор	1
49	4333461	Бак рекеивер	1
51	4446657	Держатель	1
52	4374958	Соединение	1
57	4405815	Датчик	1
58	4411931	Кронштейн	1
59	J020820	Болт с шайбой	1
59	J260820 замена: J900820	Болт с шайбой	1
59	J260820 замена: A590108	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
