Сиде-фраме експансион и контрактион трубопроводы — HITACHI ZX800

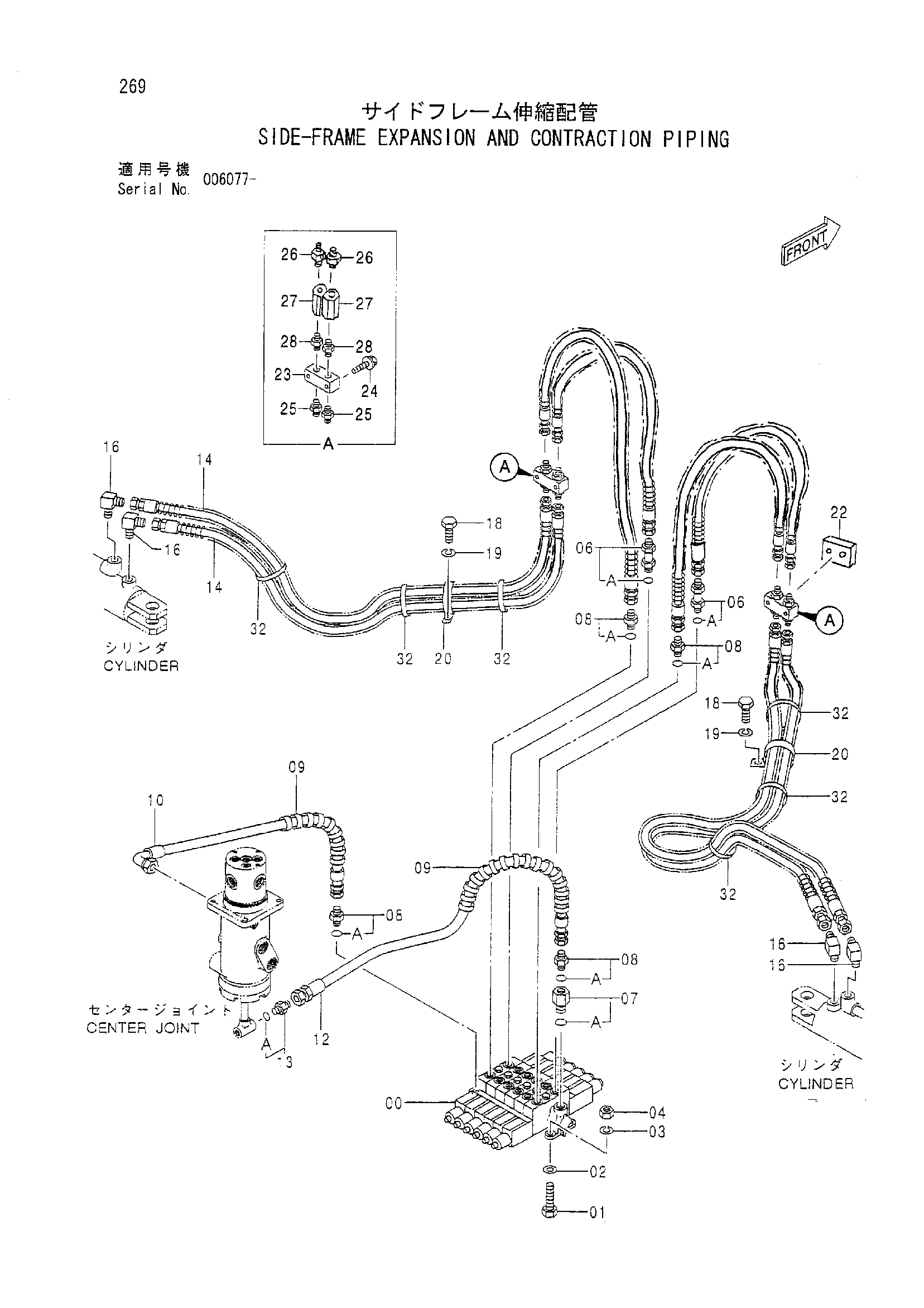

Заводская схема «Сиде-фраме експансион и контрактион трубопроводы» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455102 | Гидрораспределитель | 1 |
| 01 | J901040 | Болт | 3 |
| 02 | A590110 | Плоская шайба | 3 |
| 03 | A590910 | Пружинная шайба | 3 |
| 04 | J950010 | Гайка | 3 |
| 06 | 4139969 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4263450 | Переходник S | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4159158 | Адаптер | 4 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4044420 | Защитный кожух | 2 |
| 10 | 4247558 | Шланг | 1 |
| 12 | 4024994 | Шланг | 1 |
| 13 | 4042031 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4456579 | Шланг | 4 |
| 16 | 94-1402 | Угловой штуцер | 4 |
| 18 | J901016 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | 4190266 | Зажим | 2 |
| 22 | 4455011 | Седло винта | 2 |
| 23 | 3099918 | Блок | 2 |
| 24 | J011065 | Болт с шайбой | 4 |
| 24 | J271065 замена: J901065 | Болт с шайбой | 4 |
| 24 | J271065 замена: J222010 | Болт с шайбой | 4 |
| 25 | 4042031 | Адаптер | 4 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4282067 | Адаптер | 4 |
| 27 | 4146466 | Клапан словретерн | 4 |
| 28 | 4371030 | Адаптер | 4 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4364868 | Шланг | 4 |
| 32 | 4121859 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
