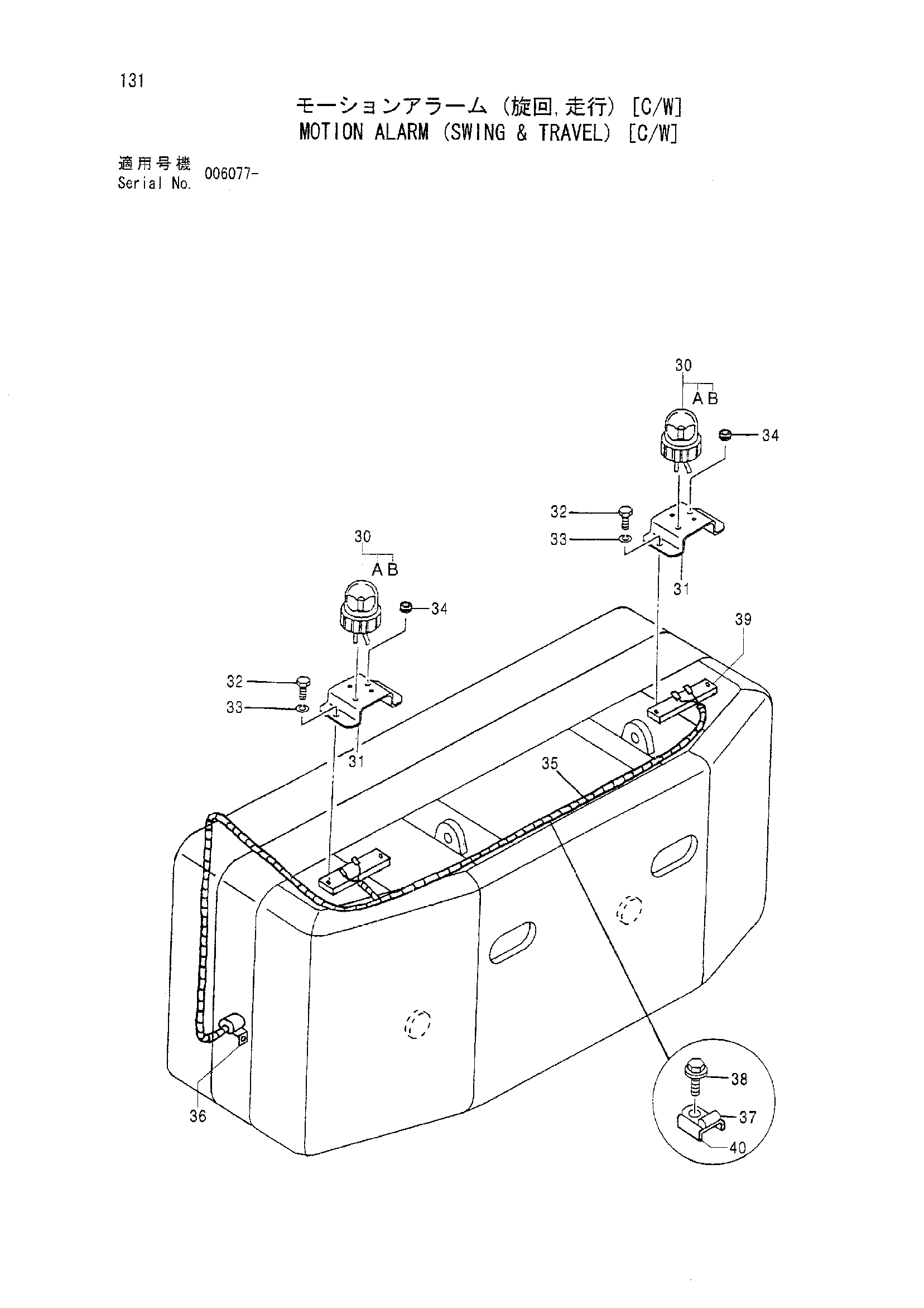

Мотион сигнализация (поворот и ход) [C/W] — HITACHI ZX800
Заводская схема «Мотион сигнализация (поворот и ход) [C/W]» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Мотион сигнализация (поворот и ход) [C/W] HITACHI ZX800](/catalog-drawings/fe/fead3d4d-4fa2-4f94-80b4-751e962d7c6a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 30 | 4310604 | Патлите | 2 |
| 30A | 4614254 | Крышка | 1 |
| 30B | 4619772 | Лампа | 1 |
| 31 | 4603977 | Кронштейн | 2 |
| 32 | J901225 | Болт | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | 94-2816 | Ббусхинг резиновый | 1 |
| 35 | 3099640 | Жгут проводов | 1 |
| 36 | 4257159 | Кронштейн | 1 |
| 37 | 4190261 | Зажим | 14 |
| 38 | J011020 | Болт с шайбой | 14 |
| 38 | J271020 замена: J901020 | Болт с шайбой | 14 |
| 38 | J271020 замена: J222010 | Болт с шайбой | 14 |
| 39 | 4237713 | Седло винта | 2 |
| 40 | 9735009 | Браккт | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
