Пилотные гидролинии (наклон кабина)<600> — HITACHI ZX800

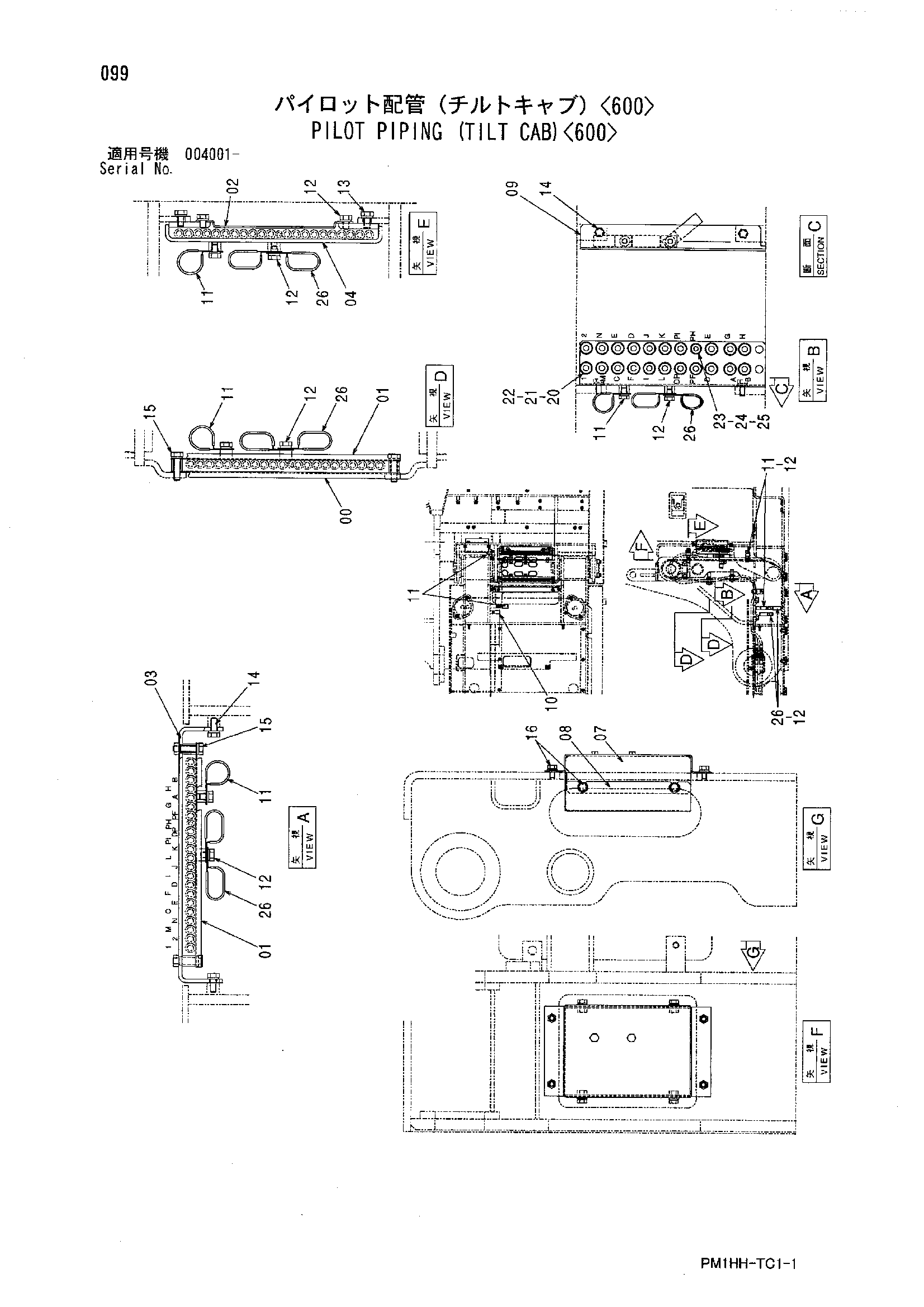

Заводская схема «Пилотные гидролинии (наклон кабина)<600>» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4612257 | Хомут шланга | 2 |
| 01 | 9761706 | Хомут шланга | 3 |
| 02 | 4612258 | Хомут шланга | 1 |
| 03 | 9761707 | Кронштейн | 1 |
| 04 | 8094238 | Кронштейн | 1 |
| 07 | 8094237 | Кронштейн | 1 |
| 08 | 3100668 | Крышка | 1 |
| 09 | 8099410 | Кронштейн | 1 |
| 11 | 4190264 | Зажим | 7 |
| 12 | J271016 | Болт с шайбой | 16 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271040 | Болт с шайбой | 6 |
| 15A | J901040 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J260816 | Болт с шайбой | 8 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 20 | 4202532 | Адаптер | 21 |
| 21 | A590914 | Пружинная шайба | 21 |
| 22 | 4202531 | Гайка | 21 |
| 23 | 4248117 | Адаптер | 1 |
| 24 | A590912 | Пружинная шайба | 1 |
| 25 | 4209198 | Гайка | 1 |
| 26 | 4192034 | Зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
