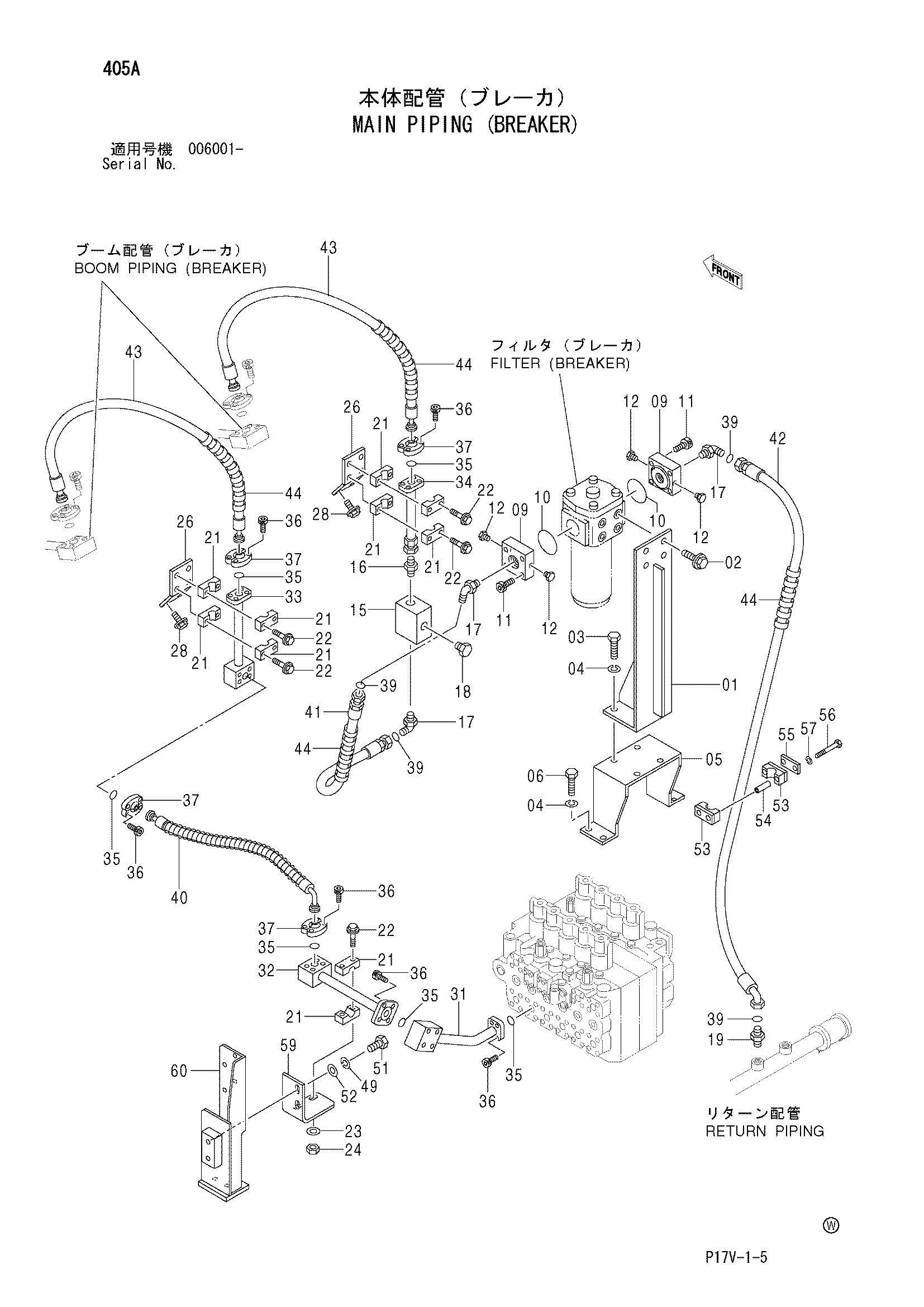

Основные гидролинии (гидромолот) — HITACHI ZX800

Заводская схема «Основные гидролинии (гидромолот)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7027396	Кронштейн	1
02	J011235	Болт с шайбой	4
02	J271235 замена: J901235	Болт с шайбой	4
03	J901665	Болт	4
04	A590916	Пружинная шайба	8
05	8057056	Кронштейн	1
06	J901640	Болт	4
09	3065589	Фланец трубка	2
10	A811100	Уплотнительное кольцо	2
11	M341660	Болт с внутренним шестигранником	8
12	4093624	Пробка	4
12A	957366	Уплотнительное кольцо	1
15	4409420	Клапан селектор	1
16	4042035	Адаптер	1
16A	970860	Уплотнительное кольцо	1
17	A853300	Угловой штуцер	3
17A	970860	Уплотнительное кольцо	1
18	4154693	Пробка	1
18A	970860	Уплотнительное кольцо	1
19	A853100	Адаптер	1
19A	970860	Уплотнительное кольцо	1
21	4334364	Хомут трубки	10
22	J021295	Болт с шайбой	10
22	J271295 замена: J901295	Болт с шайбой	10
23	A590112	Плоская шайба	2
24	J950012	Гайка	2
26	8069975	Кронштейн	2
28	J011230	Болт с шайбой	8
28	J271230 замена: J901230	Болт с шайбой	8
31	8069973	Трубка	1
32	8069974	Трубка	1
33	8069971	Трубка	1
34	9748841	Трубка	1
35	4508805	Уплотнительное кольцо	6
36	M341445	Болт с внутренним шестигранником	24
37	4089703	Разъёмный фланец	8
39	4187329	Уплотнительное кольцо	4
40	4393945	Шланг	1
41	4475901	Шланг	1
42	4475086	Шланг	1
43	4393949	Шланг	2
44	4044420	Защитный кожух	10
49	A590916	Пружинная шайба	2
51	J901645	Болт	2
52	4087197	Шайба	2
53	4349621	Хомут шланга	2
54	4349648	Проставка	2
55	4341803	Пластина	1
56	J901200	Болт	2
57	A590912	Пружинная шайба	2
59	3095873	Кронштейн	1
60	7042976	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
