Джакк-уп трубопроводы — HITACHI ZX800

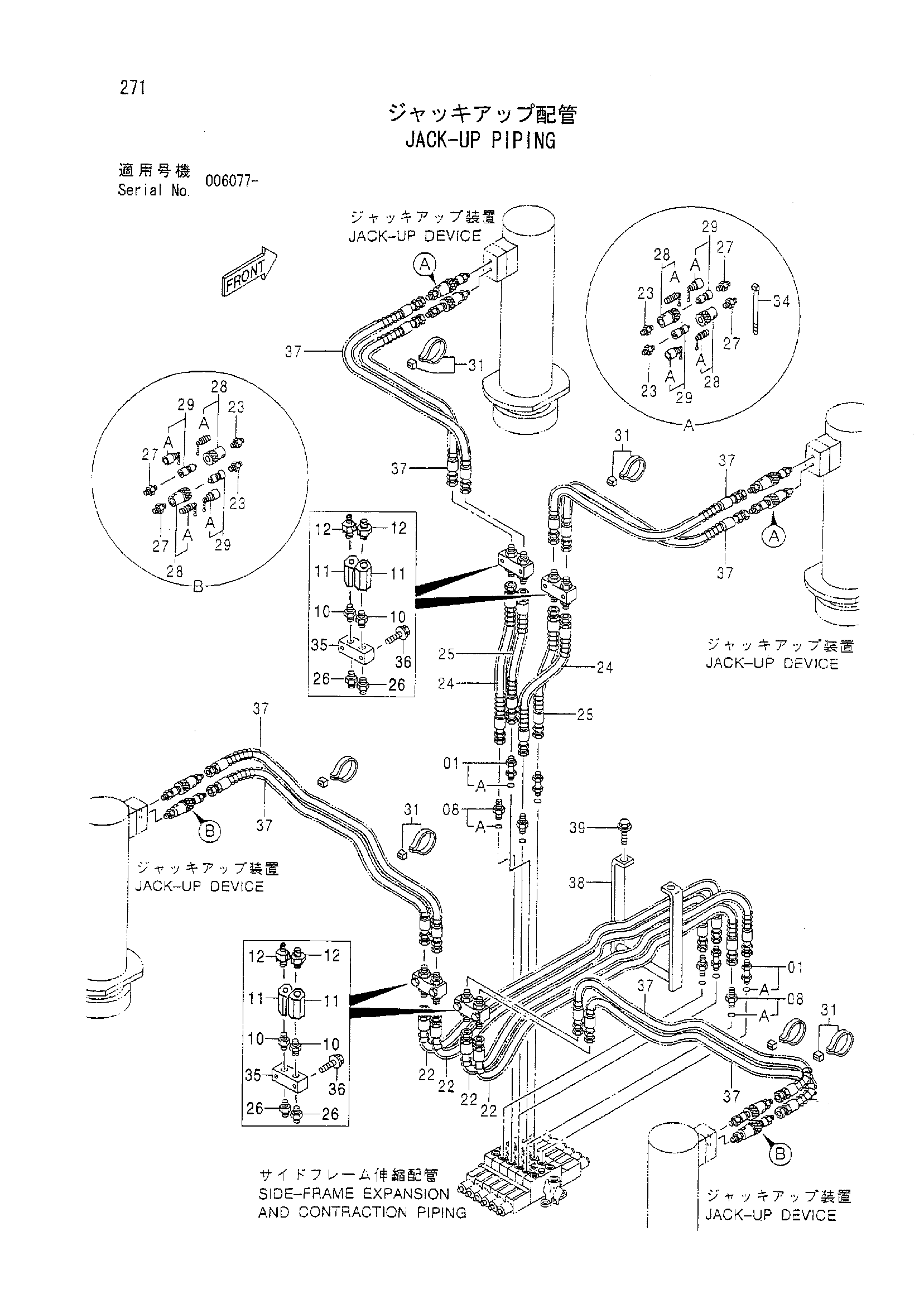

Заводская схема «Джакк-уп трубопроводы» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4139969 | Адаптер | 4 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4159158 | Адаптер | 4 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4371030 | Адаптер | 8 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4146466 | Клапан словретерн | 8 |
| 12 | 4282067 | Адаптер | 8 |
| 22 | 4456573 | Шланг | 4 |
| 23 | 94-1302 | Адаптер | 8 |
| 24 | 4456575 | Шланг | 2 |
| 25 | 4456576 | Шланг | 2 |
| 26 | 4042031 | Адаптер | 8 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 94-1702 | Адаптер | 8 |
| 28 | 4022907 | Самоуплотняющееся соединение | 8 |
| 28A | 4072595 | Колпачок | 1 |
| 29 | 4022908 | Самоуплотняющееся соединение | 8 |
| 29A | 4072596 | Колпачок | 1 |
| 31 | 4077322 | Лента | 4 |
| 34 | 4044883 | Хомут | 16 |
| 35 | 3099918 | Блок | 4 |
| 36 | J011065 | Болт с шайбой | 8 |
| 36 | J271065 замена: J901065 | Болт с шайбой | 8 |
| 36 | J271065 замена: J222010 | Болт с шайбой | 8 |
| 37 | 4226317 | Шланг | 8 |
| 38 | 9756835 | Кронштейн | 1 |
| 39 | J011245 | Болт с шайбой | 2 |
| 39 | J271245 замена: J901245 | Болт с шайбой | 2 |
| 39 | J271245 замена: J222012 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
