Автоматическая смазка система (базовый машина)(1)<600> — HITACHI ZX800

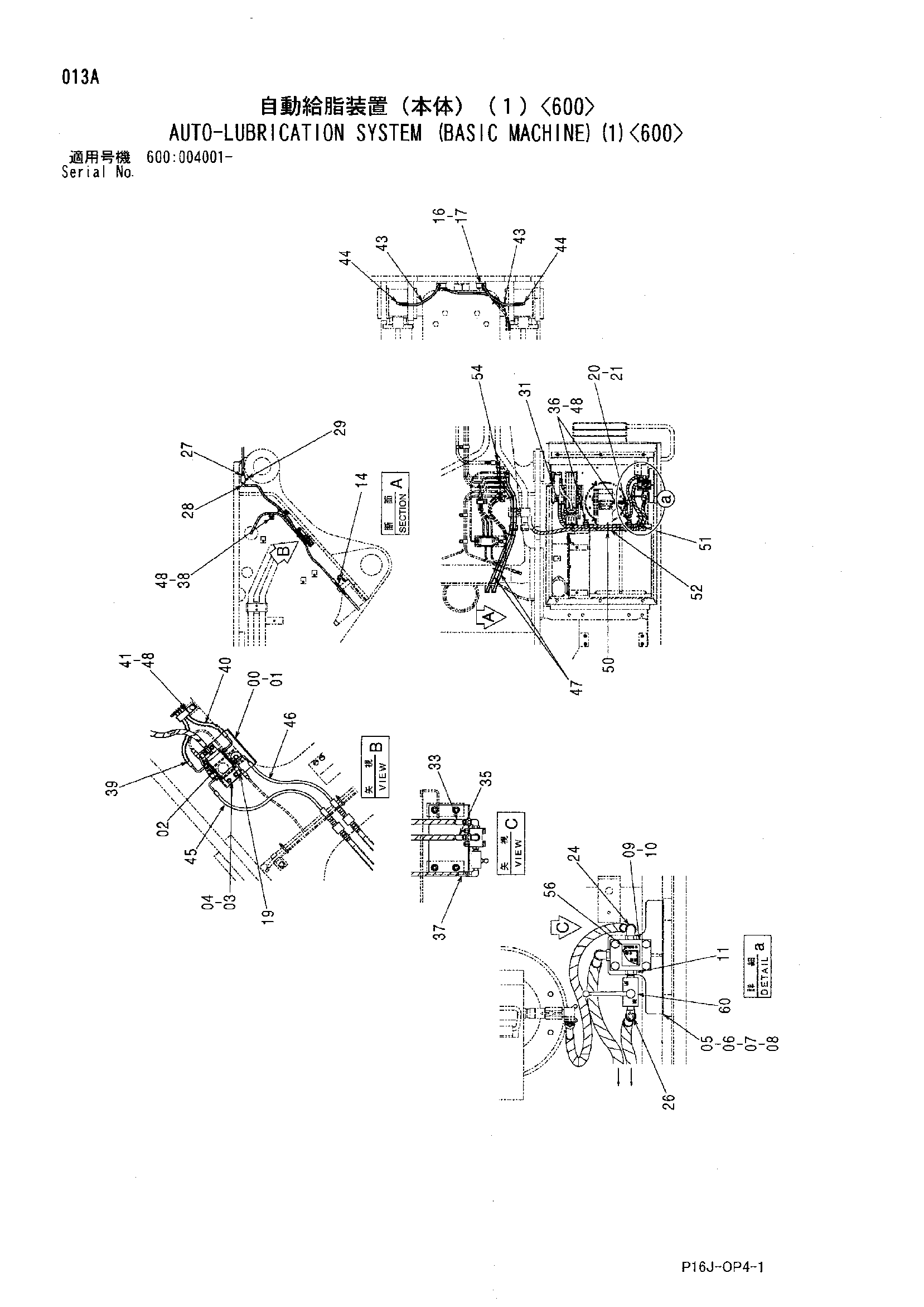

Заводская схема «Автоматическая смазка система (базовый машина)(1)<600>» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8099065	Кронштейн	1
01	J020825	Болт с шайбой	2
01	J260825 замена: J900825	Болт с шайбой	2
02	4399995	Клапан	1
03	4361320	Хомут	2
04	M341025	Болт с внутренним шестигранником	4
05	9763773	Кронштейн	1
06	J901225	Болт	4
07	A590912	Пружинная шайба	4
08	A590112	Плоская шайба	4
09	3056293	Коллектор	1
10	J011075	Болт с шайбой	4
10	J271075 замена: J901075	Болт с шайбой	4
11	4229648	Адаптер	1
11A	4509180	Уплотнительное кольцо	1
14	4215649	Адаптер	4
16	4460280	Блок	2
17	J011045	Болт с шайбой	2
17	J271045 замена: J901045	Болт с шайбой	2
19	4336875	Кронштейн	2
20	94-0631	Угловой штуцер	1
21	94-1302	Адаптер	1
24	4037761	Угловой штуцер	2
24A	4509180	Уплотнительное кольцо	1
26	4182734	Угловой штуцер	1
27	A852122	Адаптер	2
27A	957366	Уплотнительное кольцо	1
28	A852322	Угловой штуцер	2
28A	957366	Уплотнительное кольцо	1
29	J75482	Пресс-маслёнка	2
31	94-1302	Адаптер	1
33	4067539	Шланг	1
35	4040242	Шланг	1
36	4190277	Зажим	2
37	4630725	Шланг	1
38	4190273	Зажим	1
39	4630723	Шланг	1
40	4630724	Шланг	1
41	4190266	Зажим	1
43	4630726	Шланг	2
44	4298745	Угловой штуцер	2
45	4630727	Шланг	1
46	4630728	Шланг	1
47	4630729	Шланг	2
48	J011020	Болт с шайбой	4
48	J271020 замена: J901020	Болт с шайбой	4
50	4467676	Ленточный зажим	20
51	4327294	Защитный кожух	10
52	4327293	Защитный кожух	10
54	4222075	Пробка	2
56	4630550	Информационная табличка	1
60	4622779	Запорный клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
