Наклон кабина детали <450> — HITACHI ZX800

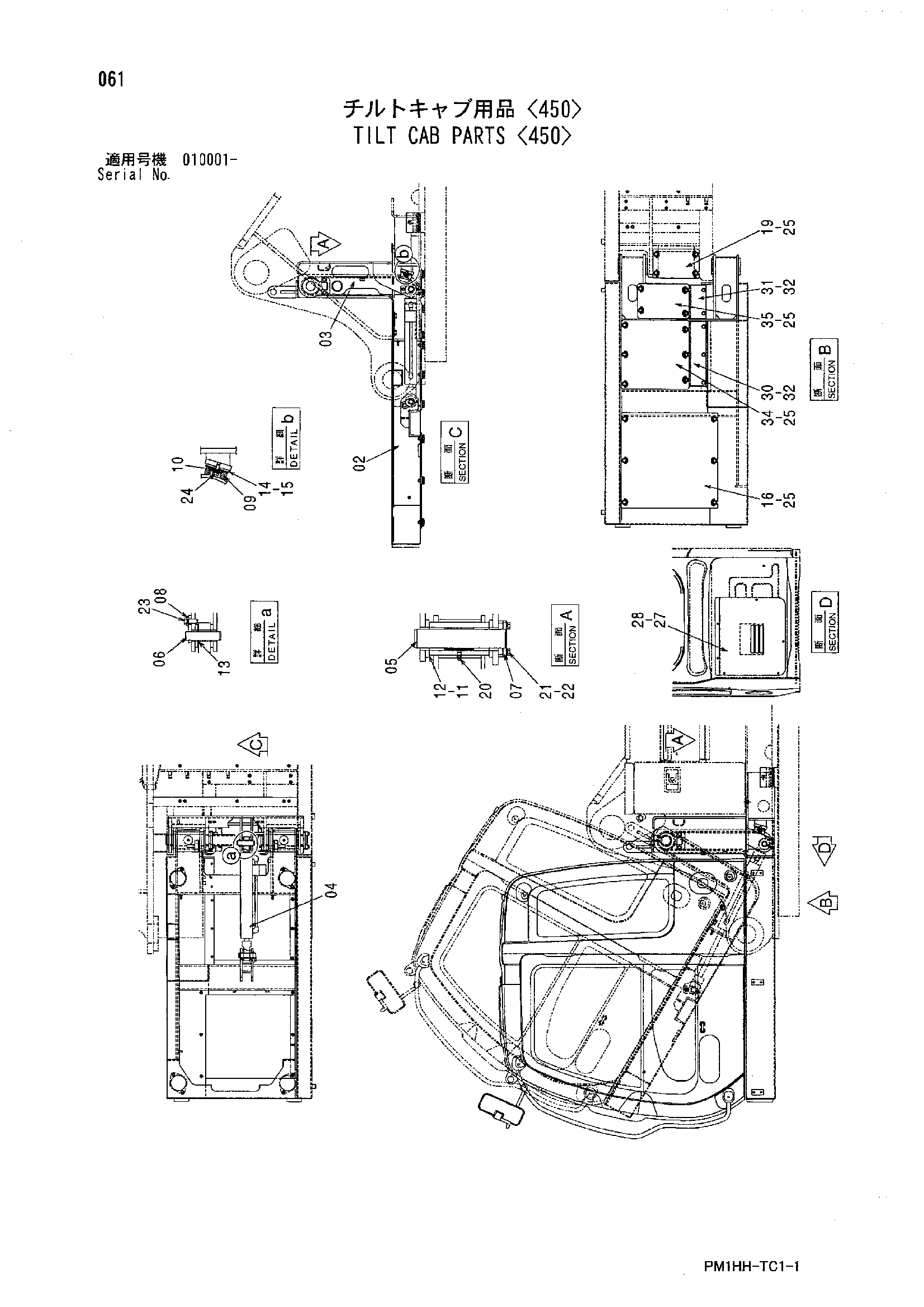

Заводская схема «Наклон кабина детали <450>» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7045632 | Платформа | 1 |
| 03 | 7045289 | Базовый | 1 |
| 04 | 4612071 | Гидроцилиндр | 1 |
| 05 | 8094103 | Палец | 2 |
| 06 | 8094102 | Палец | 2 |
| 07 | 4611753 | Пластина | 2 |
| 08 | 4339355 | Втулка | 2 |
| 09 | 4338406 | Бумпер | 2 |
| 10 | 4302092 | Проставка | 2 |
| 11 | 4444291 | Упорная пластина | 2 |
| 12 | 4450010 | Упорная пластина | 4 |
| 13 | 4275461 | Регулировочная шайба | 8 |
| 14 | 4611755 | Пластина | 2 |
| 15 | 4611754 | Пластина | 2 |
| 16 | 8094104 | Крышка | 1 |
| 19 | 8094107 | Крышка | 1 |
| 20 | J75482 | Пресс-маслёнка | 2 |
| 21 | J901230 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | J901435 | Болт | 2 |
| 24 | J281030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 25 | J281235 | Болт с шайбой | 20 |
| 25A | J901235 | Болт | 1 |
| 25B | 4249324 | Шайба | 1 |
| 27 | 8094569 | Крышка | 1 |
| 28 | J460625 | Винт с шайбой | 6 |
| 30 | 8100460 | Кронштейн | 1 |
| 31 | 8100461 | Кронштейн | 1 |
| 32 | J271235 | Болт с шайбой | 5 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 34 | 8100086 | Крышка | 1 |
| 35 | 9764142 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
