Топливоподкачивающий насос — HITACHI ZX800

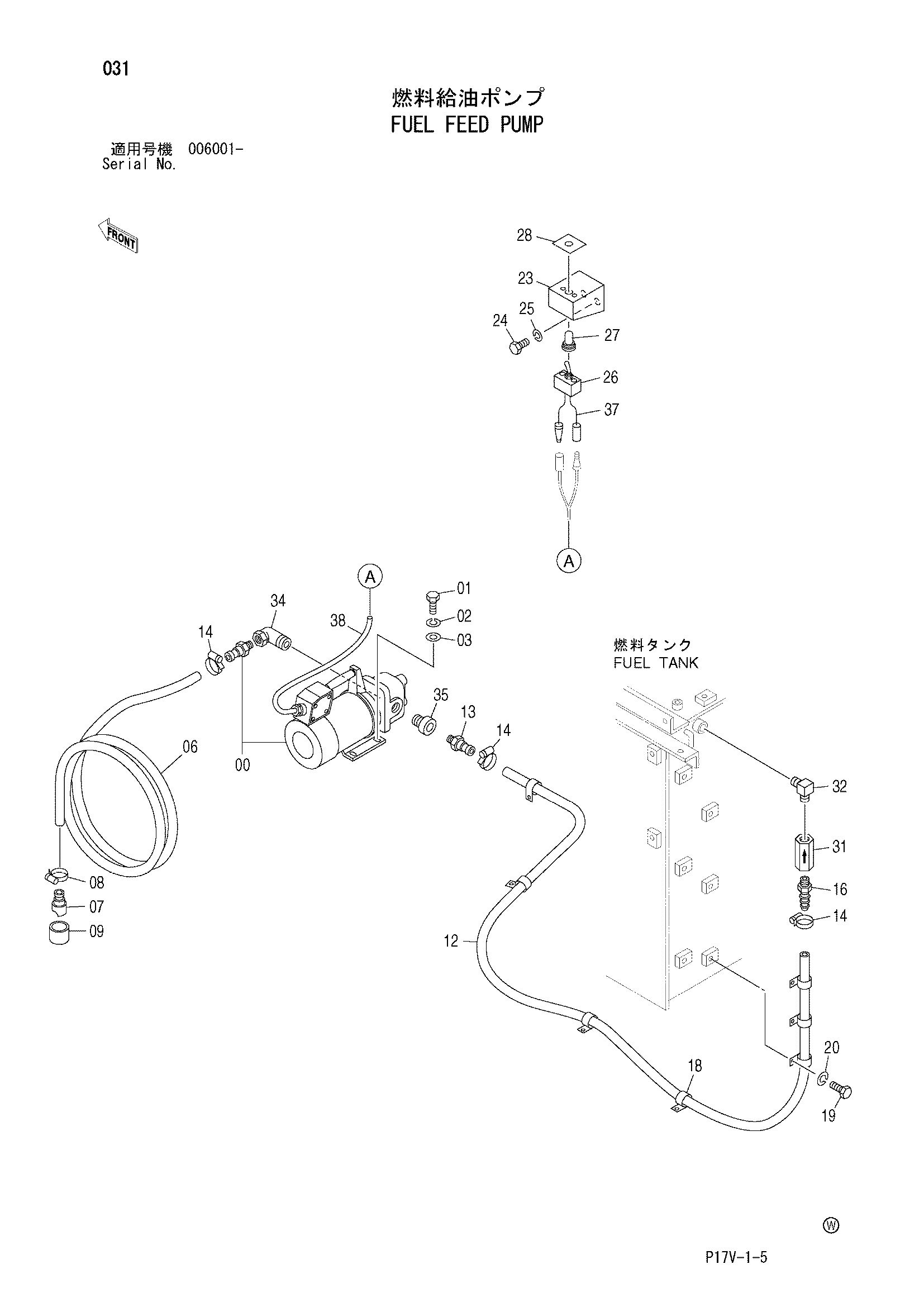

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4233095 | Насос | 1 |
| 01 | J900820 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | A590108 | Плоская шайба | 4 |
| 06 | 4231148 | Виниловый шланг | 4 |
| 07 | 4235727 | Сетчатый фильтр | 1 |
| 08 | 4505243 | Хомут шланга | 2 |
| 09 | 4507650 | Сетчатый фильтр | 1 |
| 12 | 4479592 | Шланг | 1 |
| 13 | 4004589 | Соединение | 1 |
| 14 | 4504367 | Хомут шланга | 2 |
| 16 | 4233098 | Соединение шланг | 1 |
| 18 | 4190264 | Зажим | 7 |
| 19 | J901016 | Болт | 7 |
| 20 | A590910 | Пружинная шайба | 7 |
| 23 | 3042236 | Короб выключатель | 1 |
| 24 | J900814 замена: J900816 | Болт | 2 |
| 24 | J900816 | Болт | 2 |
| 25 | A590908 | Пружинная шайба | 2 |
| 26 | 4176360 | Выключатель | 1 |
| 27 | 4042098 | Колпачок | 1 |
| 28 | 4224014 | Информационная табличка | 1 |
| 31 | 4163094 | Обратный клапан | 1 |
| 32 | 4320827 | Угловой штуцер | 1 |
| 34 | 94-0634 | Угловой штуцер | 1 |
| 35 | 94-1610 | Переходник | 1 |
| 37 | 4479611 | Жгут проводов | 1 |
| 38 | 4478601 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
