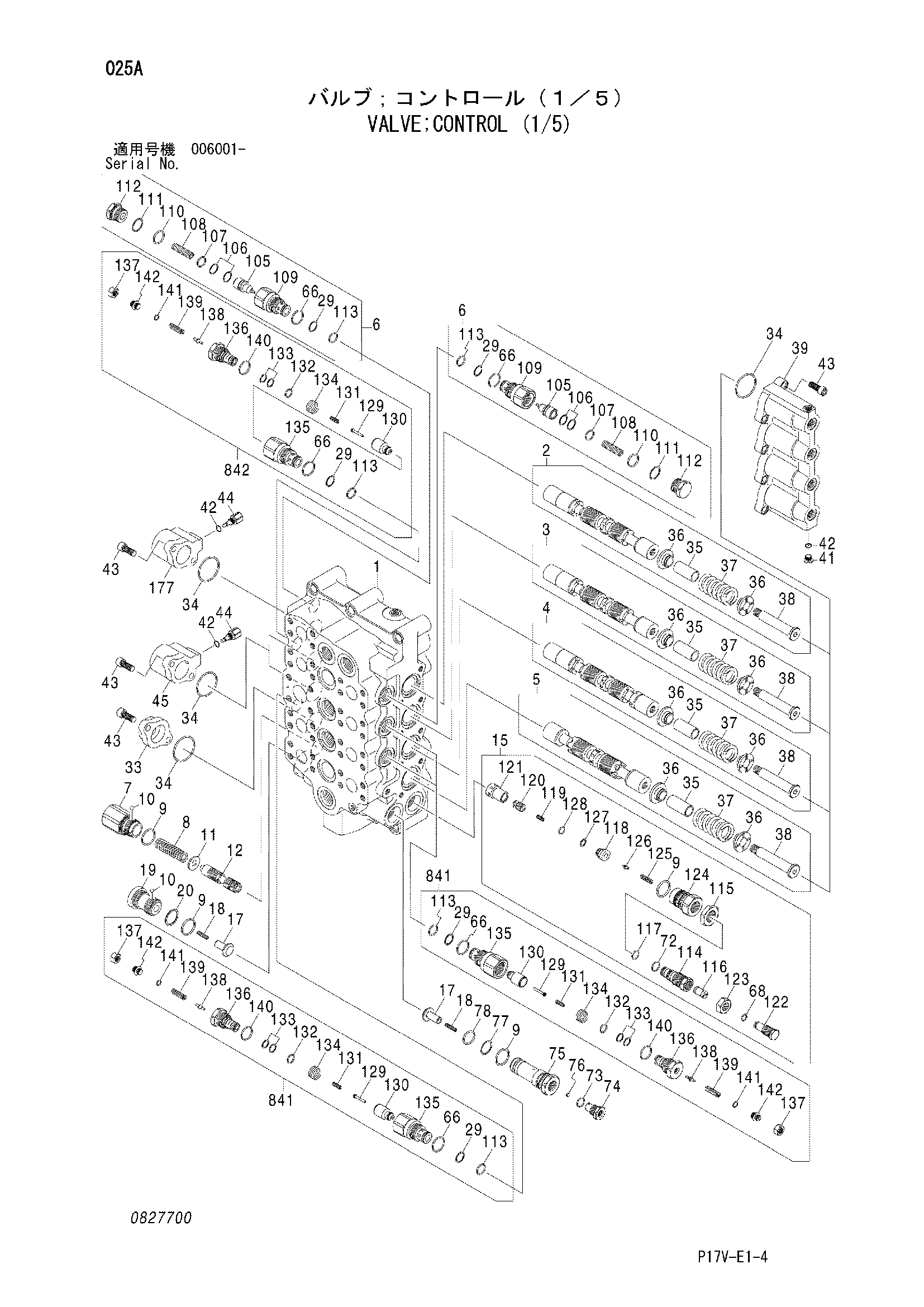

Гидрораспределитель (1/5) — HITACHI ZX800

Заводская схема «Гидрораспределитель (1/5)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4448443	Гидрораспределитель (1/5)	1
6	0622843	Клапан	2
7	0622817	Колпачок	1
8	0810405	Пружина	1
9	4088425	Уплотнительное кольцо	4
10	0189803	Кхип	2
11	0622816	Проставка	1
12	0810406	Золотник	1
15	4473772	Предохранительный клапан	1
17	0622829	Проверка	2
18	0622827	Пружина	2
19	0622825	Колпачок	1
20	0223104	Опорное кольцо	1
29	4027959	Опорное кольцо	6
33	0622803	Крышка	1
34	0101616	Уплотнительное кольцо	8
35	0622805	Втулка	4
36	0622806	Направляющая	8
37	0622807	Спирнг	4
38	0622808	Колпачок	4
39	0809705	Крышка	1
41	0622810	Колпачок	1
42	957366	Уплотнительное кольцо	4
43	M341230	Болт с внутренним шестигранником	16
44	0622875	Пробка	3
45	0818005	Крышка	2
66	0818007	Уплотнительное кольцо	6
68	0212416	Уплотнительное кольцо	1
72	0818008	Уплотнительное кольцо	1
73	4506418	Уплотнительное кольцо	1
74	0622871	Сиденье	1
75	0810407	Колпачок	1
76	0622873	Шарик	1
77	4113187	Опорное кольцо	1
78	966689	Уплотнительное кольцо	1
105	0809734	Тарельчатый клапан	2
106	0809735	Опорное кольцо	4
107	0809736	Уплотнительное кольцо	2
108	0809737	Пружина	2
109	0809738	Втулка	2
110	0809739	Уплотнительное кольцо	2
111	0212312	Опорное кольцо	2
112	0809740	Колпачок	2
113	0818011	Уплотнительное кольцо	6
114	0809708	Втулка	1
115	0809709	Гайка	1
116	0809710	Поршень	1
117	0809711	Уплотнительное кольцо	1
118	0809712	Сиденье	1
119	0809713	Пружина	1
120	0809714	Тарельчатый клапан	1
121	0809715	Втулка	1
122	0809716	Винт	1
123	0809717	Гайка	1
124	0809718	Колпачок	1
125	0135206	Пружина	1
126	0809719	Тарельчатый клапан	1
127	4040813	Опорное кольцо	1
128	0809720	Уплотнительное кольцо	1
129	0809729	Поршень	4
130	0809728	Тарельчатый клапан	4
131	0809727	Пружина	4
132	0809726	Уплотнительное кольцо	4
133	0809725	Опорное кольцо	8
134	0809724	Пружина	4
135	0809723	Втулка	4
136	0809722	Сиденье	4
137	0809721	Гайка	4
138	0809733	Тарельчатый клапан	4
139	0809732	Пружина	4
140	0809731	Уплотнительное кольцо	4
141	0818012	Уплотнительное кольцо	4
142	0809730	Винт	4
177	0622876	Крышка	1
841	4469380	Предохранительный клапан	3
842	4391661	Предохранительный клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
