Основные гидролинии (4) — HITACHI ZX800

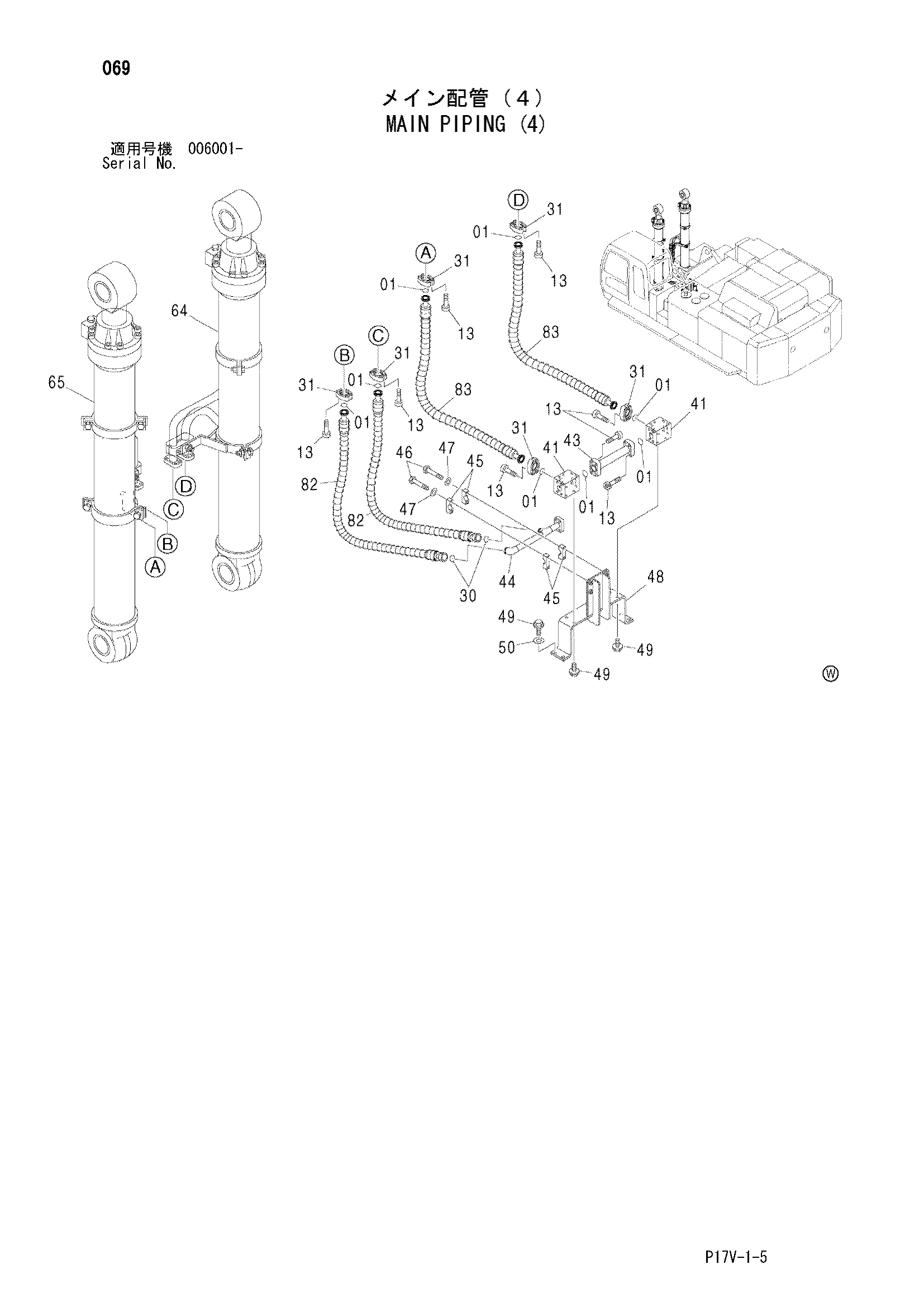

Заводская схема «Основные гидролинии (4)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4508805 | Уплотнительное кольцо | 8 |
| 13 | M341445 | Болт с внутренним шестигранником | 32 |
| 30 | 4187328 | Уплотнительное кольцо | 2 |
| 31 | 4089703 | Разъёмный фланец | 12 |
| 41 | 3091457 | Блок | 2 |
| 43 | 8083276 | Трубка | 1 |
| 44 | 8083275 | Трубка | 1 |
| 45 | 4334363 | Хомут трубки | 4 |
| 46 | J901290 | Болт | 4 |
| 47 | A590912 | Пружинная шайба | 4 |
| 48 | 8083277 | Кронштейн | 1 |
| 49 | J011235 | Болт с шайбой | 8 |
| 49 | J271235 замена: J901235 | Болт с шайбой | 8 |
| 50 | 4249324 | Шайба | 4 |
| 64 | 4331075 | Гидроцилиндр стрелы (правый) | 1 |
| 65 | 4331076 | Гидроцилиндр стрелы (левый) | 1 |
| 82 | 4450978 | Шланг | 2 |
| 83 | 4414282 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
