Крышка рама (3)[STD] — HITACHI ZX800

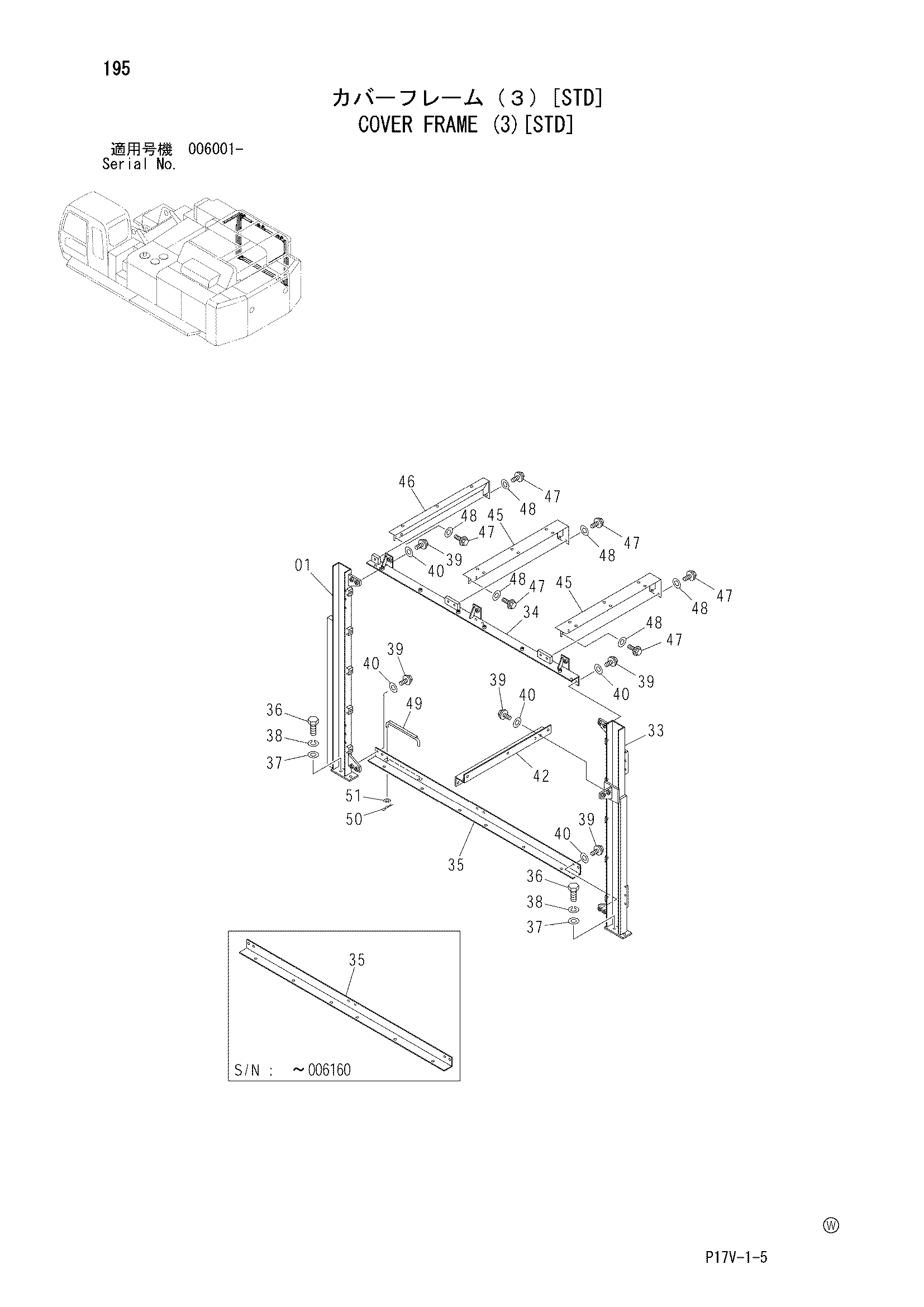

Заводская схема «Крышка рама (3)[STD]» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка рама (3)[STD] HITACHI ZX800](/catalog-drawings/07/075c78bd-1bbc-4445-91fd-fd97912205f7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8083196 | Рама | 1 |
| 01 | 8094650 | Рама | 1 |
| 33 | 8083195 | Рама | 1 |
| 33 | 8094647 | Рама | 1 |
| 34 | 7039945 | Балка | 1 |
| 34 | 7045470 | Балка | 1 |
| 35 | 8083189 | Балка | 1 |
| 35 | 8094823 | Балка | 1 |
| 36 | J921440 | Болт | 4 |
| 37 | J222014 | Шайба | 4 |
| 38 | A590914 | Пружинная шайба | 4 |
| 39 | J011240 | Болт с шайбой | 12 |
| 39 | J271240 замена: J901240 | Болт с шайбой | 12 |
| 39 | J271235 замена: J901235 | Болт с шайбой | 12 |
| 40 | J222012 | Шайба | 12 |
| 42 | 8083187 | Балка | 1 |
| 45 | 8083260 | Балка | 2 |
| 46 | 8083261 | Балка | 1 |
| 47 | J011230 | Болт с шайбой | 11 |
| 47 | J271230 замена: J901230 | Болт с шайбой | 11 |
| 47 | J271225 замена: J901225 | Болт с шайбой | 11 |
| 48 | J222012 | Шайба | 11 |
| 49 | 9762050 | Стойка | 1 |
| 50 | 4022699 | Стопорный палец | 1 |
| 51 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
