Основные гидролинии (3-1) — HITACHI ZX800

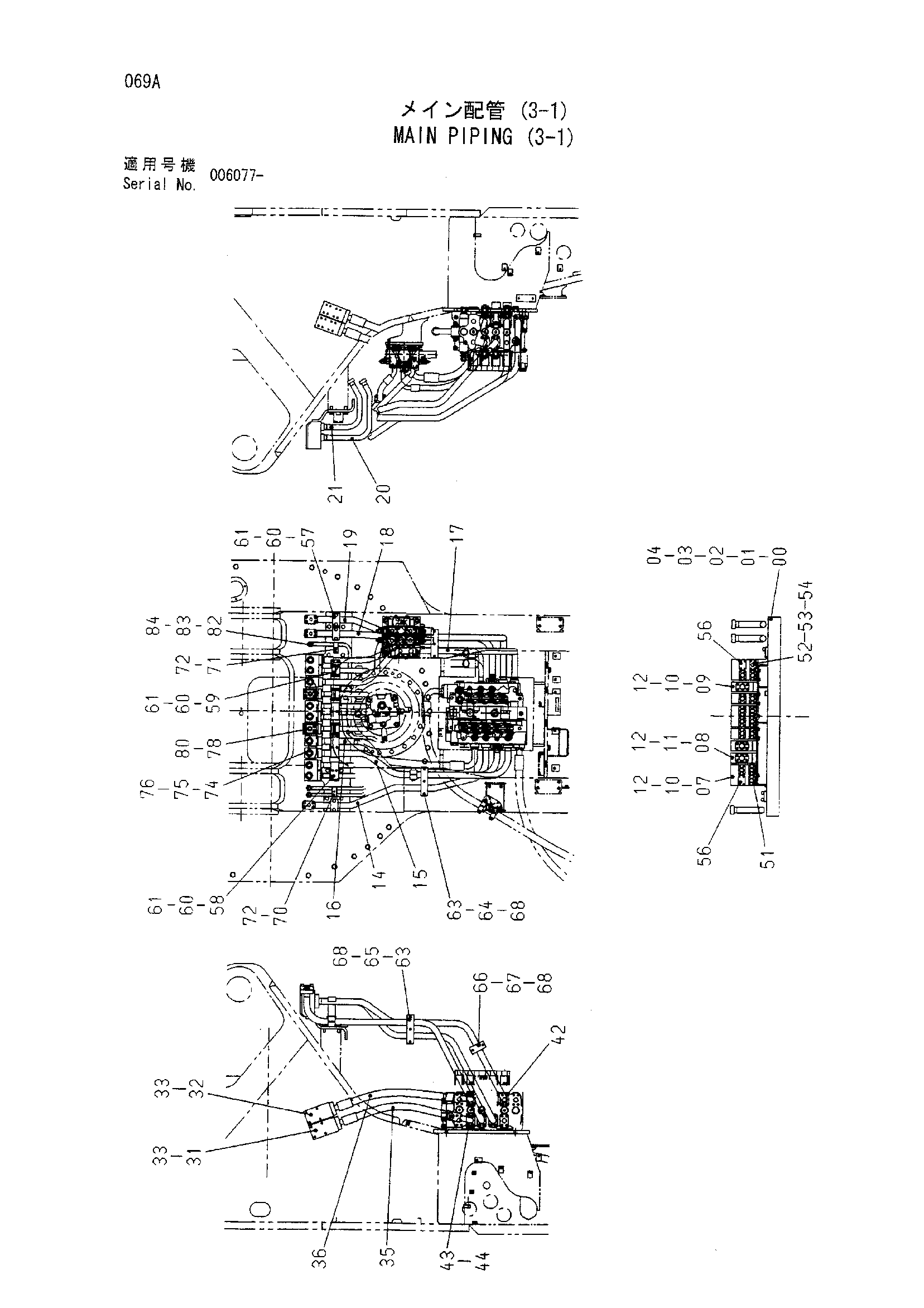

Заводская схема «Основные гидролинии (3-1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044372 | Кронштейн | 1 |
| 01 | J901650 | Болт | 8 |
| 02 | A590916 | Пружинная шайба | 8 |
| 03 | J222016 | Шайба | 8 |
| 04 | 4312264 | Пластина | 2 |
| 07 | 3098469 | Блок | 3 |
| 08 | 3098460 | Блок | 3 |
| 09 | 3098472 | Блок | 2 |
| 10 | J901235 | Болт | 16 |
| 11 | J901265 | Болт | 6 |
| 12 | J222012 | Шайба | 22 |
| 14 | 8092168 | Трубка | 1 |
| 15 | 8092160 | Трубка | 1 |
| 16 | 8092162 | Трубка | 1 |
| 17 | 8092179 | Трубка | 1 |
| 18 | 8092171 | Трубка | 1 |
| 19 | 8092175 | Трубка | 1 |
| 20 | 8092191 | Трубка | 5 |
| 21 | 8092192 | Трубка | 5 |
| 31 | 3098508 | Блок | 1 |
| 32 | 3098506 | Блок | 1 |
| 33 | M341280 | Болт с внутренним шестигранником | 8 |
| 35 | 4603573 | Шланг | 1 |
| 36 | 4603570 | Шланг | 1 |
| 42 | M341445 | Болт с внутренним шестигранником | 80 |
| 43 | 4089703 | Разъёмный фланец | 12 |
| 44 | 4508805 | Уплотнительное кольцо | 20 |
| 51 | M341036 | Болт с внутренним шестигранником | 60 |
| 52 | M341030 | Болт с внутренним шестигранником | 8 |
| 53 | 962453 | Разъёмный фланец | 4 |
| 54 | 966993 | Уплотнительное кольцо | 17 |
| 56 | 4603821 | Крышка | 2 |
| 57 | 4311153 | Хомут трубки | 6 |
| 58 | 4603246 | Хомут трубки | 4 |
| 59 | 4334363 | Хомут трубки | 12 |
| 60 | J011290 | Болт с шайбой | 22 |
| 60 | J271290 замена: J901290 | Болт с шайбой | 22 |
| 60 | J271290 замена: J222012 | Болт с шайбой | 22 |
| 61 | 4086891 | Шайба | 6 |
| 63 | 4603392 | Хомут трубки | 4 |
| 64 | 4603394 | Хомут трубки | 3 |
| 65 | 9760907 | Хомут трубки | 1 |
| 66 | 9760906 | Хомут трубки | 1 |
| 67 | 4334364 | Хомут трубки | 2 |
| 68 | J011265 | Болт с шайбой | 16 |
| 68 | J271265 замена: J901265 | Болт с шайбой | 16 |
| 68 | J271265 замена: J222012 | Болт с шайбой | 16 |
| 70 | 4189858 | Хомут трубки | 5 |
| 71 | 4190125 | Хомут трубки | 2 |
| 72 | J011250 | Болт с шайбой | 7 |
| 72 | J271250 замена: J091250 | Болт с шайбой | 7 |
| 72 | J271250 замена: J222012 | Болт с шайбой | 7 |
| 74 | 4189535 | Адаптер | 9 |
| 75 | 4187328 | Уплотнительное кольцо | 9 |
| 76 | 4188138 | Гайка | 9 |
| 77 | 4264909 | Колпачок | 9 |
| 78 | 4244894 | Крышка | 5 |
| 79 | 94-2023 | Пробка | 9 |
| 80 | 4093624 | Пробка | 5 |
| 82 | 4189092 | Гайка | 3 |
| 83 | 4189093 | Колпачок | 3 |
| 84 | 4138938 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
