Погрузчик пилотные гидролинии (1) — HITACHI ZX800

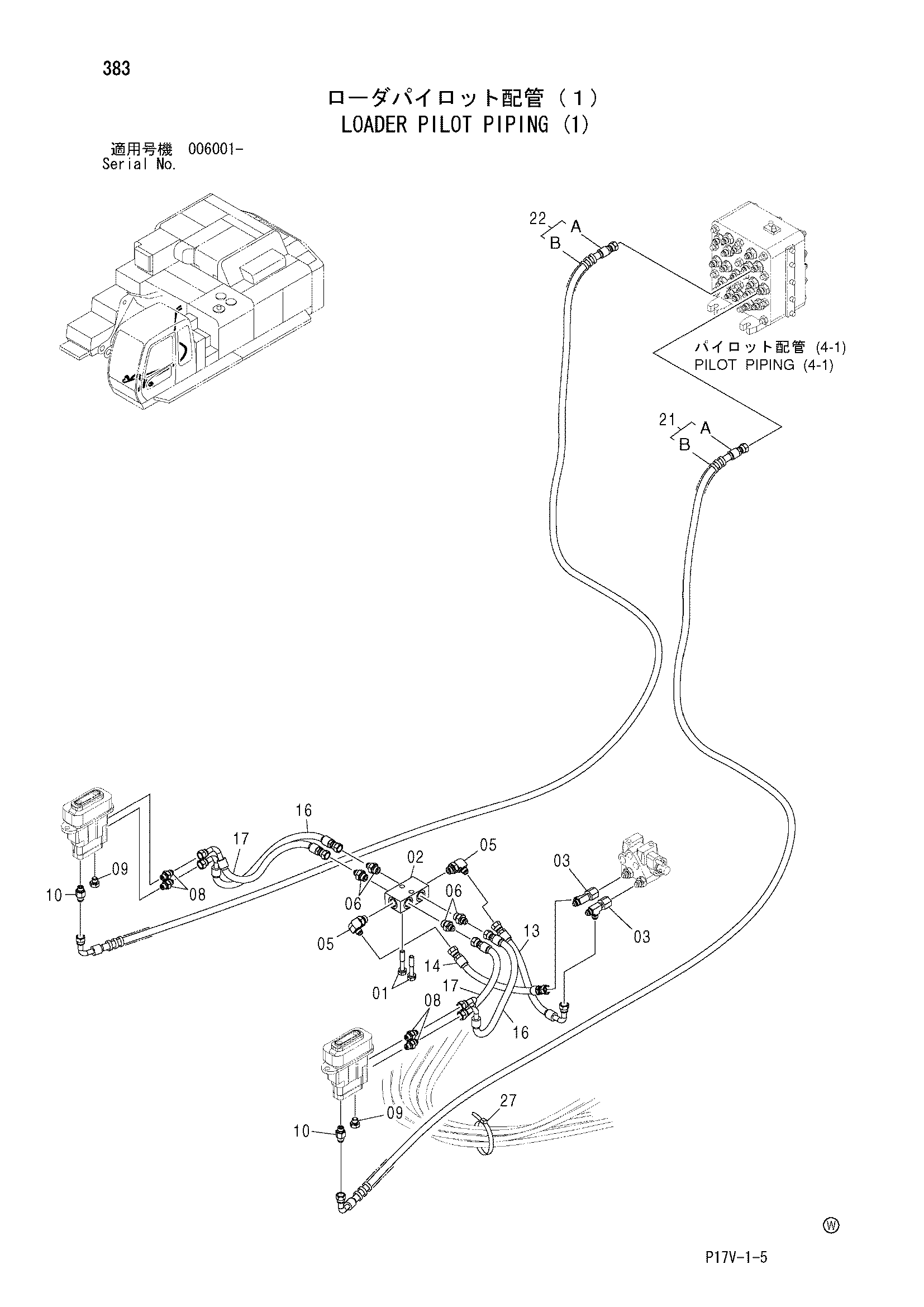

Заводская схема «Погрузчик пилотные гидролинии (1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011055 | Болт с шайбой | 2 |
| 01 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 02 | 4467607 | Коллектор | 1 |
| 03 | 4246672 | Соединительный штуцер | 2 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4261226 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4470092 | Шланг(LP) | 1 |
| 14 | 4470091 | Шланг(DR) | 1 |
| 16 | 4470089 | Шланг(P) | 2 |
| 17 | 4470090 | Шланг(T) | 2 |
| 21 | 9220248 | Шланг в сборе | 1 |
| 21A | 4484246 | Шланг (N) | 1 |
| 21B | 4327293 | Защитный кожух | 6 |
| 22 | 9220249 | Шланг в сборе | 1 |
| 22A | 4484254 | Шланг (M) | 1 |
| 22B | 4327293 | Защитный кожух | 6 |
| 27 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
