Шланг защита от разрыва клапан трубопроводы (базовый машина) — HITACHI ZX800

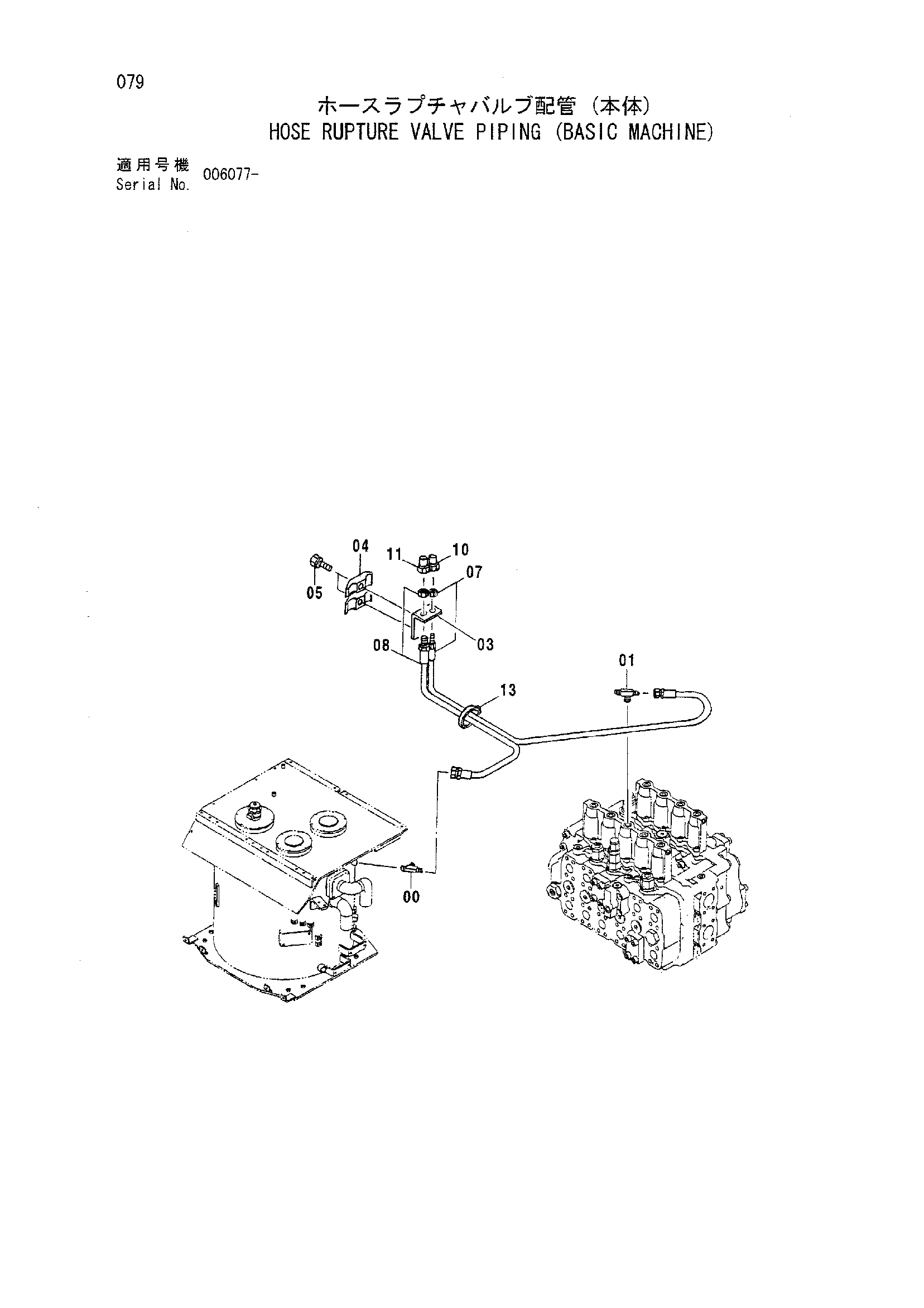

Заводская схема «Шланг защита от разрыва клапан трубопроводы (базовый машина)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852444 | Тройник | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4450662 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9760933 | Кронштейн | 1 |
| 04 | 4189858 | Хомут трубки | 2 |
| 05 | J011255 | Болт с шайбой | 2 |
| 05 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 05 | J271255 замена: J222012 | Болт с шайбой | 2 |
| 07 | 4603885 | Шланг | 1 |
| 08 | 4603886 | Шланг | 1 |
| 10 | 4223518 | Пробка унион | 1 |
| 11 | 4223519 | Пробка унион | 1 |
| 13 | 4467676 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
