Погрузчик основные гидролинии — HITACHI ZX800

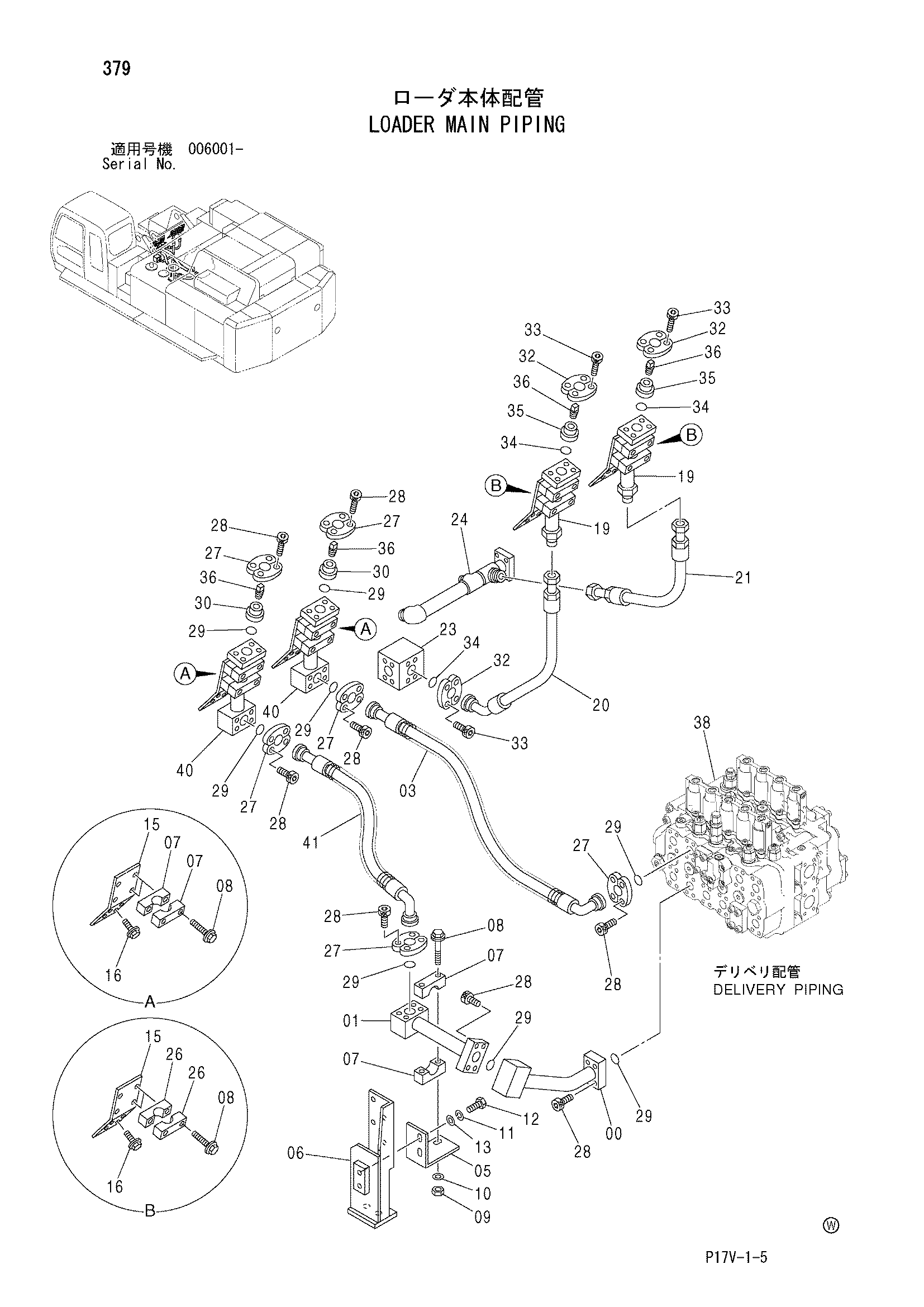

Заводская схема «Погрузчик основные гидролинии» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069973 | Трубка | 1 |
| 01 | 8069974 | Трубка | 1 |
| 03 | 4484283 | Шланг | 1 |
| 05 | 3095873 | Кронштейн | 1 |
| 06 | 7042976 | Кронштейн | 1 |
| 07 | 4334364 | Хомут трубки | 10 |
| 08 | J021295 | Болт с шайбой | 18 |
| 08 | J271295 замена: J901295 | Болт с шайбой | 18 |
| 09 | J950012 | Гайка | 2 |
| 10 | A590112 | Плоская шайба | 2 |
| 11 | A590916 | Пружинная шайба | 2 |
| 12 | J901645 | Болт | 2 |
| 13 | 4087197 | Шайба | 2 |
| 15 | 8088931 | Кронштейн | 4 |
| 16 | J011230 | Болт с шайбой | 16 |
| 16 | J271230 замена: J901230 | Болт с шайбой | 16 |
| 19 | 8090129 | Трубка | 2 |
| 20 | 4484282 | Шланг | 1 |
| 21 | 4286809 | Шланг | 1 |
| 23 | 3096598 | Блок | 1 |
| 24 | 8090123 | Трубка | 1 |
| 26 | 4334363 | Хомут трубки | 8 |
| 27 | 4089703 | Разъёмный фланец | 12 |
| 28 | M341445 | Болт с внутренним шестигранником | 32 |
| 29 | 4508805 | Уплотнительное кольцо | 8 |
| 30 | 4199396 | Крышка | 2 |
| 32 | 4085560 | Разъёмный фланец | 6 |
| 33 | M341240 | Болт с внутренним шестигранником | 12 |
| 34 | 966993 | Уплотнительное кольцо | 3 |
| 35 | 4263208 | Крышка | 2 |
| 36 | 94-2023 | Пробка | 4 |
| 38 | 4483827 | Гидрораспределитель | 1 |
| 40 | 8090564 | Трубка | 2 |
| 41 | 4486144 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
