Аккумулятор крышка — HITACHI ZX800

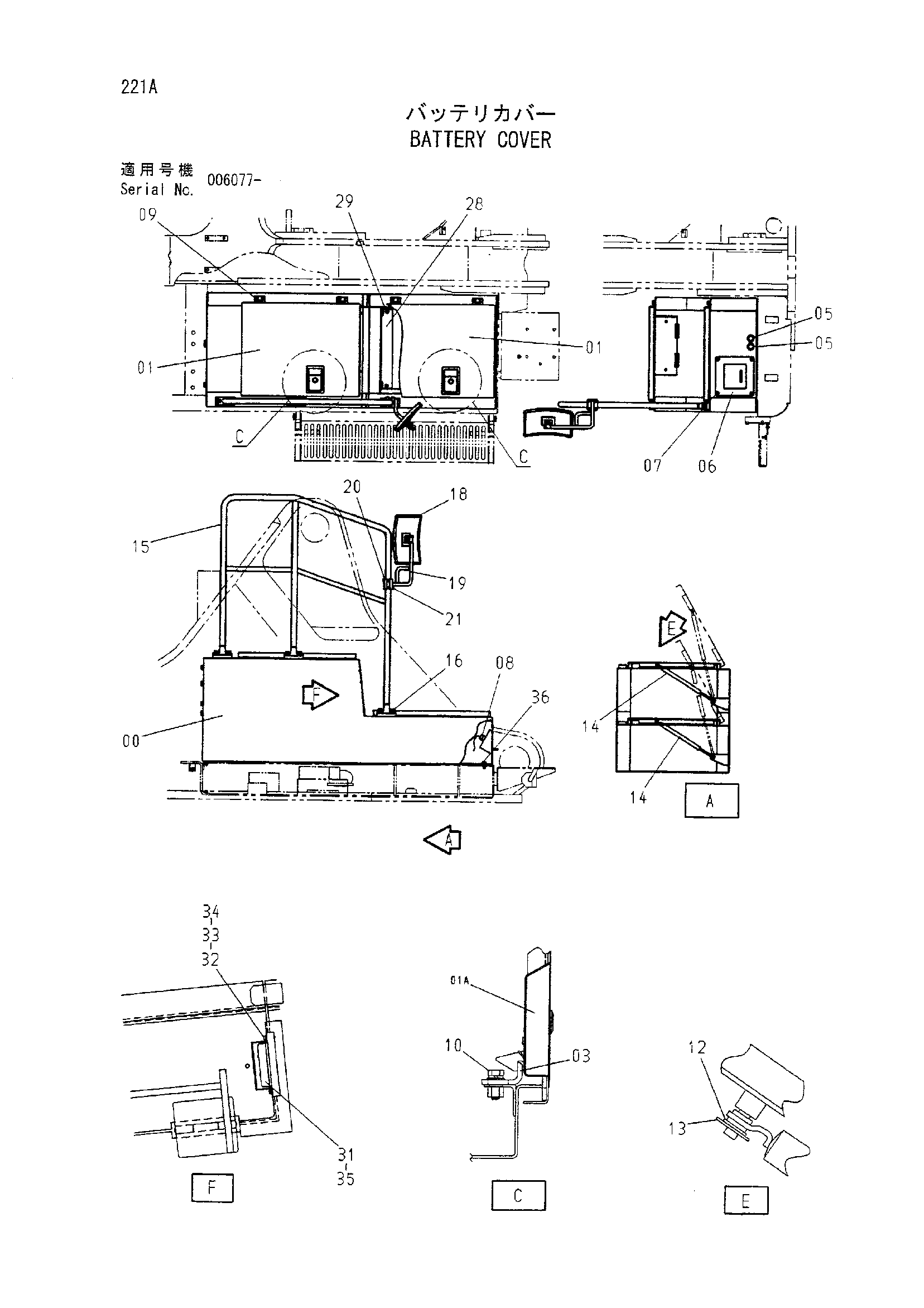

Заводская схема «Аккумулятор крышка» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008889	Крышка	1
01	7044299	Крышка	2
01A	4361768	Замок	1
03	4448020	Кронштейн	2
05	4146559	Резиновая втулка	2
06	7036209	Кронштейн	1
07	J021020	Болт с шайбой	4
07	J271020 замена: J901020	Болт с шайбой	4
07	J271020 замена: J222010	Болт с шайбой	4
08	3087296	Жгут проводов	1
09	J021025	Болт с шайбой	8
09	J271025 замена: J901025	Болт с шайбой	8
09	J271025 замена: J222010	Болт с шайбой	8
10	J021030	Болт с шайбой	4
10	J271030 замена: J901030	Болт с шайбой	4
10	J271030 замена: J222010	Болт с шайбой	4
12	A590108	Плоская шайба	4
13	4022697	Стопорный палец	4
14	4482889	Гидроцилиндр	2
15	8092067	Поручень	1
16	J011230	Болт с шайбой	6
16	J271230 замена: J901230	Болт с шайбой	6
16	J271230 замена: J222012	Болт с шайбой	6
18	4426821	Зеркало	1
19	8082851	Стойка	1
20	4376895	Хомут	1
21	J010850	Болт с шайбой	4
21	J260850 замена: J900850	Болт с шайбой	4
21	J260850 замена: A590108	Болт с шайбой	4
28	4602756	Крышка	1
29	J011020	Болт с шайбой	2
29	J271020 замена: J901020	Болт с шайбой	2
29	J271020 замена: J222010	Болт с шайбой	2
31	4146029	Магнит	1
32	J850312	Винт	2
33	A590903	Пружинная шайба	2
34	A590103	Плоская шайба	2
35	M470306	Болт	2
36	J031235	Болт с шайбой	7
36	J281235 замена: J901235	Болт с шайбой	7
36	J281235 замена: 4249324	Болт с шайбой	7

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
