Пилотные гидролинии (1)(бракер, гидроножницы) — HITACHI ZX800

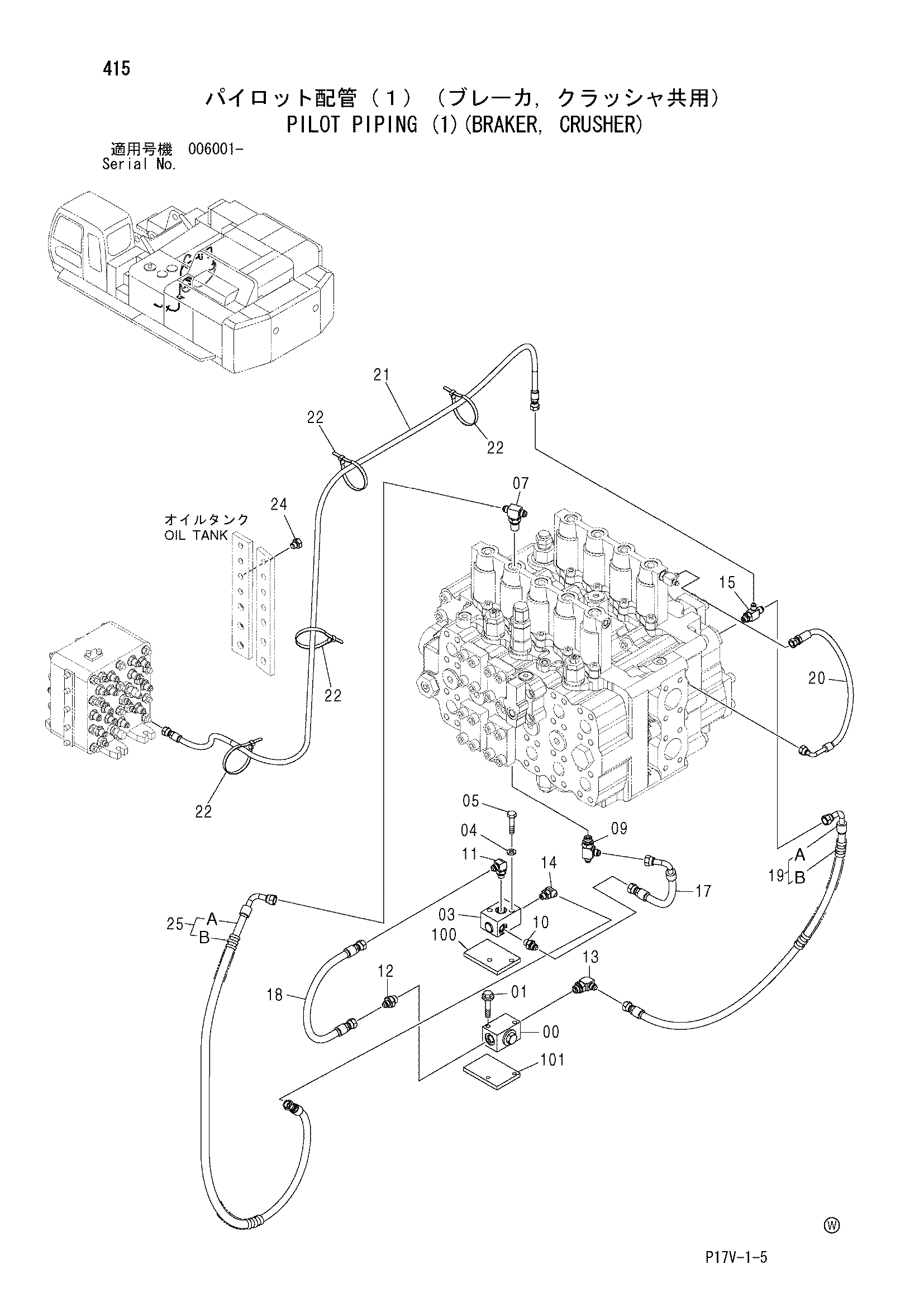

Заводская схема «Пилотные гидролинии (1)(бракер, гидроножницы)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4211313 | Запорный клапан | 1 |
| 01 | J020860 | Болт с шайбой | 2 |
| 01 | J260860 замена: J900860 | Болт с шайбой | 2 |
| 03 | 4195759 | Челночный клапан | 1 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | J901055 | Болт | 2 |
| 07 | 4450662 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852433 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852223 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4219346 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4355423 | Шланг | 1 |
| 18 | 4436267 | Шланг | 1 |
| 19 | 9221411 | Шланг в сборе | 1 |
| 19A | 4346869 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 20 | 4442219 | Шланг | 1 |
| 21 | 4449711 | Шланг (D9) | 1 |
| 22 | 4121859 | Ленточный зажим | 4 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 9221412 | Шланг в сборе | 1 |
| 25A | 4375318 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 3 |
| 100 | 4463704 | Седло винта | 1 |
| 101 | 4362113 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
