Электрооборудование (гусеница) — HITACHI ZX800

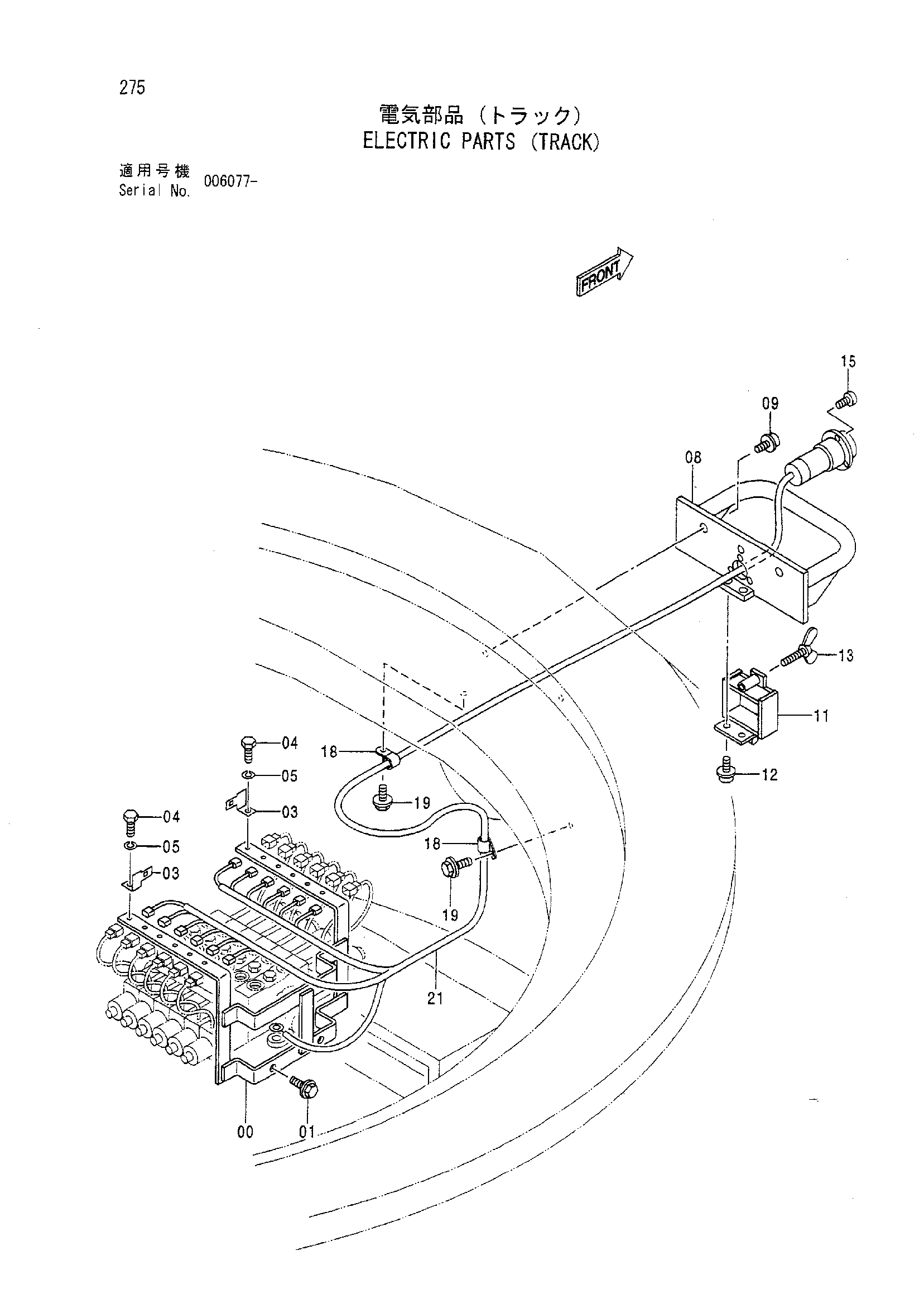

Заводская схема «Электрооборудование (гусеница)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084545 | Кронштейн | 1 |
| 01 | J011020 | Болт с шайбой | 2 |
| 01 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 01 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 03 | 4252767 | Кронштейн | 12 |
| 04 | J900610 | Болт | 12 |
| 05 | A590906 | Пружинная шайба | 12 |
| 08 | 8084548 | Кронштейн | 1 |
| 09 | J011225 | Болт с шайбой | 2 |
| 09 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 09 | J271225 замена: J222012 | Болт с шайбой | 2 |
| 11 | 8075763 | Крышка | 1 |
| 12 | J450510 | Винт с шайбой | 2 |
| 13 | M360840 | Болт винг | 1 |
| 15 | M470310 | Винт | 3 |
| 18 | 4190277 | Зажим | 2 |
| 19 | J011020 | Болт с шайбой | 2 |
| 19 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 19 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 21 | 2044419 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
