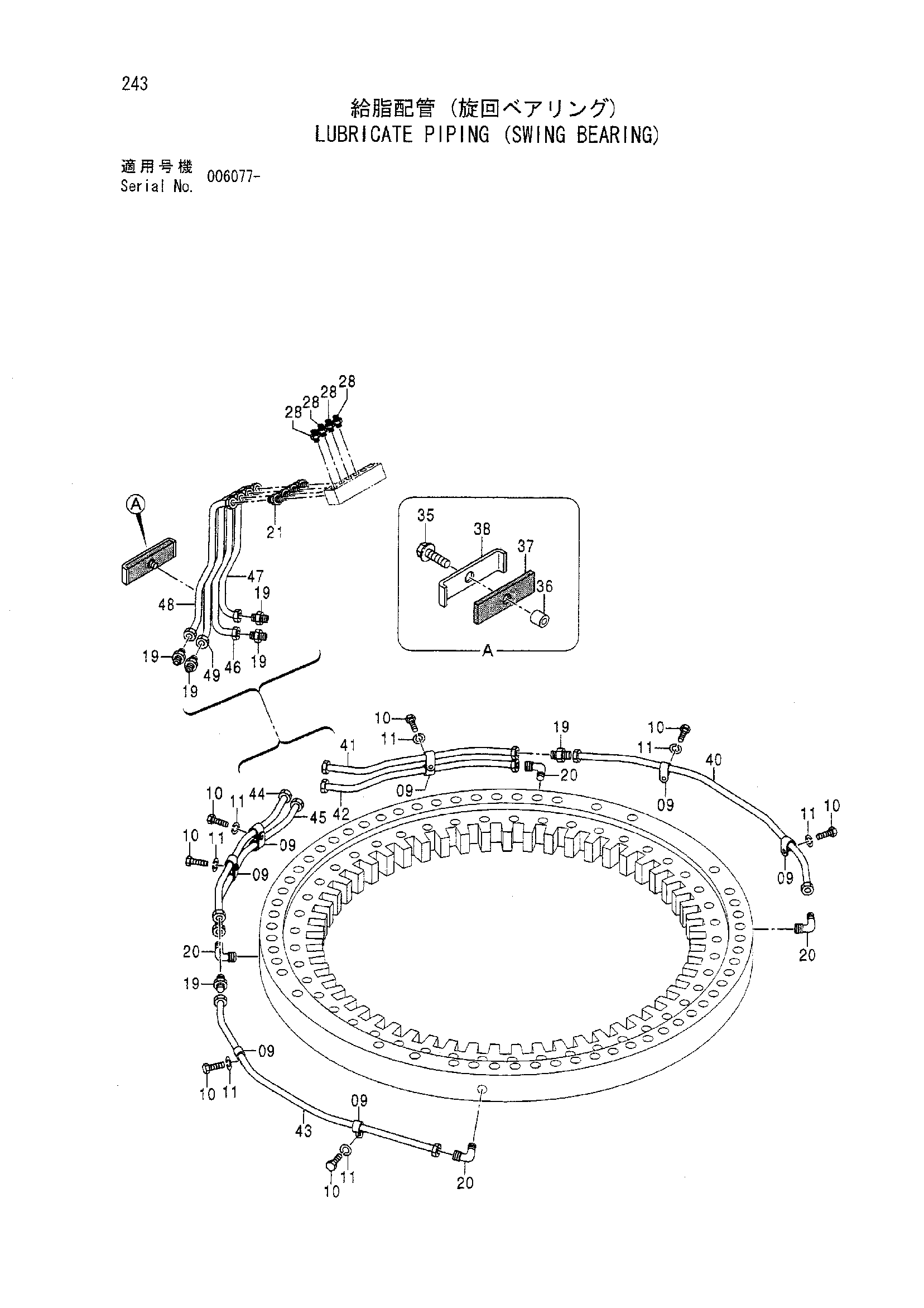

Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI ZX800
Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 484827 | Хомут | 10 |
| 10 | J901016 | Болт | 7 |
| 11 | A590910 | Пружинная шайба | 7 |
| 19 | 4130192 | Штуцер трубки | 6 |
| 20 | 4130174 | Штуцер трубки | 4 |
| 21 | 4130169 | Штуцер трубки | 4 |
| 28 | J75482 | Пресс-маслёнка | 4 |
| 35 | J011030 | Болт с шайбой | 1 |
| 35 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 35 | J271030 замена: J222010 | Болт с шайбой | 1 |
| 36 | 4269658 | Проставка | 1 |
| 37 | 4273721 | Резиновая прокладка | 1 |
| 38 | 4273720 | Хомут | 1 |
| 40 | 3046637 | Трубка | 1 |
| 41 | 3046638 | Трубка | 1 |
| 42 | 3046639 | Трубка | 1 |
| 43 | 3046640 | Трубка | 1 |
| 44 | 3046641 | Трубка | 1 |
| 45 | 3046642 | Трубка | 1 |
| 46 | 4276077 | Трубка | 1 |
| 47 | 4276076 | Трубка | 1 |
| 48 | 4276079 | Трубка | 1 |
| 49 | 4276078 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
