Трубопроводы системы смазки (удлинённый рукоять 5.4m) — HITACHI ZX800

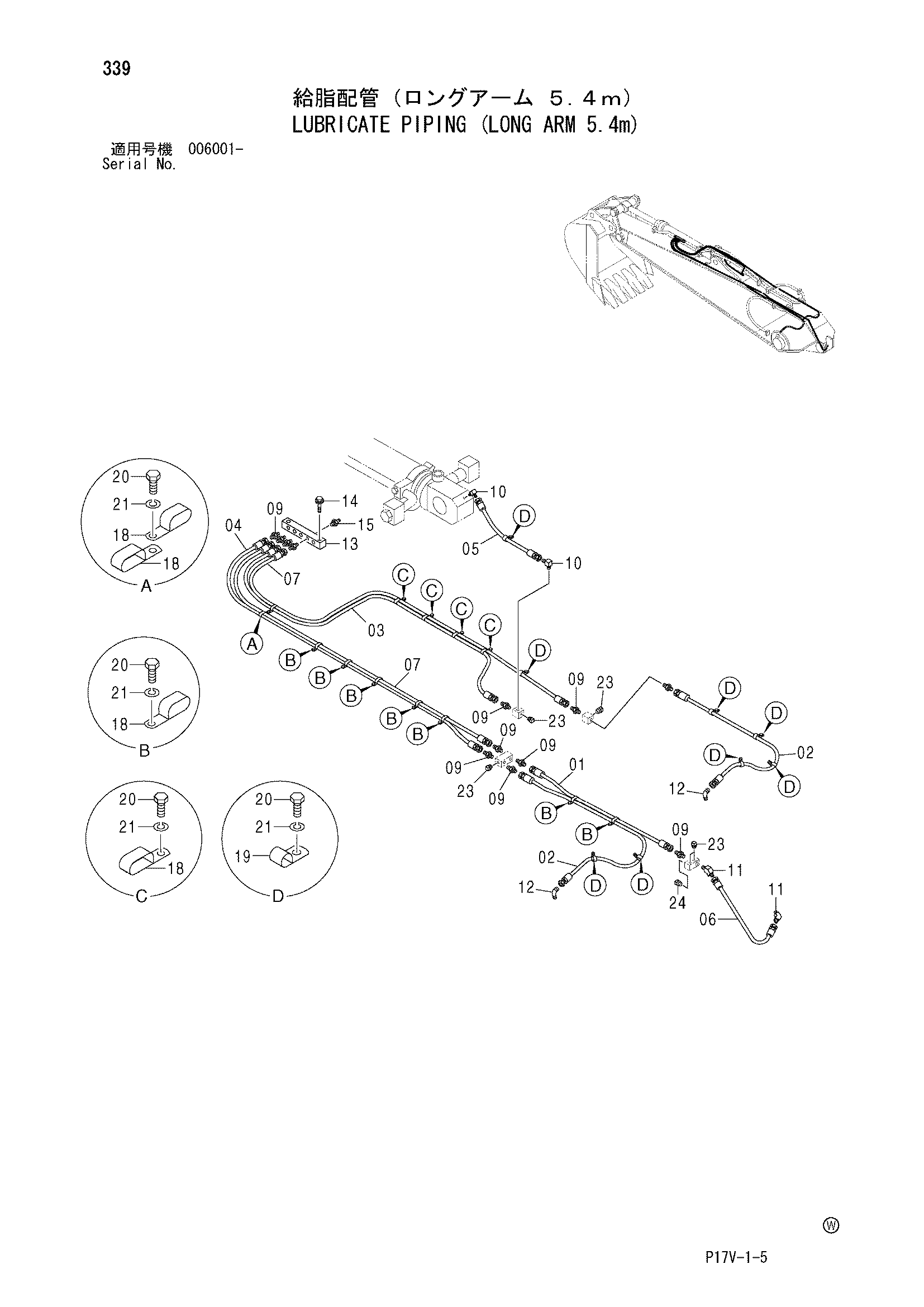

Заводская схема «Трубопроводы системы смазки (удлинённый рукоять 5.4m)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4450782 | Пластиковый шланг | 1 |
| 02 | 4428999 | Пластиковый шланг | 2 |
| 03 | 4267669 | Нейлоновый шланг | 1 |
| 04 | 4301447 | Нейлоновый шланг | 1 |
| 05 | 4428307 | Нейлоновый шланг | 1 |
| 06 | 4297998 | Шланг (L2) | 1 |
| 07 | 4252853 | Нейлоновый шланг | 2 |
| 09 | 4154651 | Адаптер | 12 |
| 10 | 4154656 | Угловой штуцер | 2 |
| 11 | 4154655 | Угловой штуцер | 2 |
| 12 | 4298745 | Угловой штуцер | 2 |
| 13 | 4274903 | Блок | 1 |
| 14 | J011040 | Болт с шайбой | 2 |
| 14 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 15 | J75482 | Пресс-маслёнка | 4 |
| 18 | 4192018 | Зажим | 13 |
| 19 | 4190261 | Зажим | 8 |
| 20 | J901016 | Болт | 20 |
| 21 | A590910 | Пружинная шайба | 20 |
| 23 | 94-2021 | Пробка | 5 |
| 24 | 94-2022 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
