Каталог запчастей HITACHI

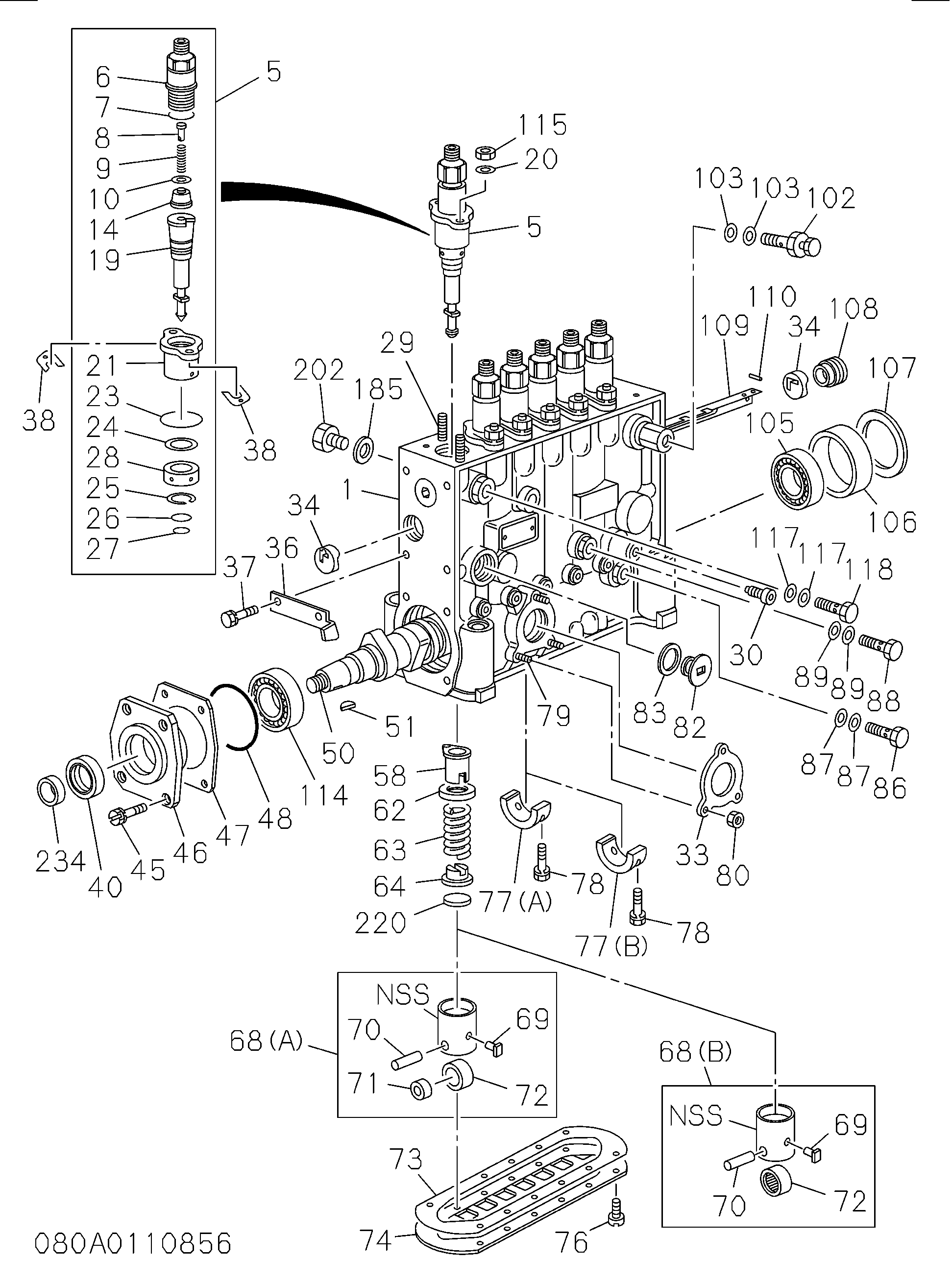

080: Топливный насос высокого давления — HITACHI ZX800
Заводская схема «080: Топливный насос высокого давления» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1156112270 | Корпус насос, топливный впрыск | 1 |
| 005 | 1156312280 | Плунжер компл впрыск насос | 6 |
| 006 | 1156194630 | Держатель напорный клапан, впрыск насос | 6 |
| 007 | 1156194130 | Прокладка держатель, напорный клапан | 6 |
| 008 | 1156391730 | Ограничитель напорный клапан, впрыск насос | 6 |
| 009 | 1156430130 | Пружина напорный клапан | 6 |
| 010 | 1156194140 | Прокладка напорный клапан, впрыск насос | 6 |
| 014 | 1156194920 | Клапан напорный, впрыск насос | 6 |
| 019 | 1156320640 | Плунжер в сборе впрыск насос | 6 |
| 020 | 1156390200 | Шайба плунжер баррел | 12 |
| 023 | 1156290960 | Прокладка плунжер, баррел боковой | 6 |
| 025 | 9884104310 | Кольцо стопорный | 6 |
| 026 | 1156194240 | Прокладка плунжер UPR | 6 |
| 027 | 1156194240 | Прокладка плунжер LWR | 6 |
| 028 | 1156291260 | Дефлектор плунжер | 6 |
| 029 | 1156193570 | Шпилька плунжер крепление, насос корпус | 12 |
| 030 | 9812151300 | Пробка винт, впрыск насос корпус | 6 |
| 033 | 1156193200 | Прокладка топливоподкачивающий насос, впрыск насос | 1 |
| 034 | 9812151230 | Втулка управление ракк, впрыск насос | 2 |
| 036 | 1156194080 | Поинтер тиминг, впрыск насос | 1 |
| 037 | 5157290630 | Болт поинтер крепление, впрыск насос | 2 |
| 038 | 1156390240 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390250 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390260 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390270 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390280 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390290 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390300 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390310 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390320 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390330 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390340 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390350 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390360 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390370 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390380 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390390 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390400 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390410 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390420 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390430 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390440 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390450 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390460 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390470 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390480 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390490 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390500 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390510 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390520 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390530 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390540 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390550 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390560 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390570 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390580 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390590 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390600 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390610 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390620 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390630 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390640 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390650 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390660 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390670 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390680 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390690 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390700 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390710 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390720 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390730 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390740 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390750 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390760 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390770 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390780 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390790 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390800 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390810 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390820 | Регулировочная шайба плунжерной пары ТНВД | |
| 038 | 1156390830 | Регулировочная шайба плунжерной пары ТНВД | |
| 040 | 1156291000 | Уплотнение масляный, CM/вал передний, впрыск насос | 1 |
| 045 | 1156193380 | Болт передний крышка TO корпус | 4 |
| 046 | 1156120420 | Крышка передний, насос корпус | 1 |
| 047 | 1156390970 | Регулировочная шайба передний крышка, впрыск насос корпус | |
| 047 | 1156390980 | Регулировочная шайба передний крышка, впрыск насос корпус | |
| 047 | 1156390990 | Регулировочная шайба передний крышка, впрыск насос корпус | |
| 047 | 1156391000 | Регулировочная шайба передний крышка, впрыск насос корпус | |
| 047 | 1156391010 | Регулировочная шайба передний крышка, впрыск насос корпус | |
| 047 | 1156391020 | Регулировочная шайба передний крышка, впрыск насос корпус | |
| 047 | 1156391030 | Регулировочная шайба передний крышка, впрыск насос корпус | |
| 048 | 1156194150 | Прокладка передний крышка TO корпус | 1 |
| 050 | 1156211340 | Камсхафт впрыск насос | 1 |
| 051 | 1097350410 | Шпонка привод шестерня, впрыск насос | 1 |
| 058 | 1156350050 | Втулка управление, впрыск насос | 6 |
| 062 | 9812151360 | Сиденье плунжер пружина, впрыск насос | 6 |
| 063 | 1156430080 | Пружина плунжер, впрыск насос | 6 |
| 064 | 1156291270 | Сиденье плунжер пружина LWR, впрыск насос | 6 |
| 068(A) | 1156220180 | Таппет CM/вал, впрыск насос | 4 |
| 068(B) | 1156220190 | Таппет CM/вал, впрыск насос | 2 |
| 069 | 1156290630 | Направляющая таппет, впрыск насос | 6 |
| 070 | 9812250620 | Палец таппет каток, впрыск насос | 6 |
| 072 | 1156291290 | Каток таппет, впрыск насос | 6 |
| 073 | 1156290940 | Прокладка крышка TO корпус | 1 |
| 074 | 1156120120 | Крышка корпус, впрыск насос | 1 |
| 076 | 1156190660 | Болт крышка TO корпус | 12 |
| 077(A) | 1156193150 | Подшипник CM/вал центральный, впрыск насос | 1 |
| 077(B) | 1156193160 | Подшипник CM/вал центральный, впрыск насос | 2 |
| 078 | 9813251870 | Болт центральный подшипник, впрыск насос | 6 |
| 079 | 9812151150 | Шпилька топливоподкачивающий насос TO корпус | 3 |
| 080 | 8941711100 | Гайка топливоподкачивающий насос крепление | 3 |
| 082 | 9812151290 | Пробка корпус, впрыск насос | 1 |
| 083 | 1156190670 | Прокладка корпус пробка | 1 |
| 086 | 1156193090 | Болт проушина, масляный обратный, впрыск насос | 1 |
| 087 | 1096300850 | Прокладка масляный обратный болт, впрыск насос | 2 |
| 088 | 1156190920 | Болт проушина, масляный подающий, впрыск насос | 1 |
| 089 | 1157190930 | Прокладка масляный подающий болт, впрыск насос | 2 |
| 102 | 1156193210 | Клапан оверфлов, впрыск насос | 1 |
| 103 | 1096300850 | Прокладка оверфлов клапан, впрыск насос | 2 |
| 105 | 9812250680 | Подшипник CM/вал RR, впрыск насос | 1 |
| 106 | 9812250640 | Кольцо корпус, впрыск насос | 1 |
| 107 | 1156391050 | Регулировочная шайба RR подшипник, CM/вал | 1 |
| 108 | 9812151250 | Втулка управление ракк концевой, впрыск насос | 1 |
| 109 | 1156370370 | Ракк управление, впрыск насос | 1 |
| 110 | 9884104400 | Палец управление ракк, впрыск насос | 1 |
| 114 | 1156290990 | Подшипник CM/вал передний, впрыск насос | 1 |
| 115 | 1156193370 | Гайка плунжер крепление, впрыск насос | 12 |
| 117 | 1096300850 | Прокладка проушина болт, впрыск насос | 2 |
| 118 | 1157590110 | Болт проушина, топливный INL, впрыск насос | 1 |
| 220 | 1156291280 | Сиденье таппет | 6 |
| 234 | 1156350040 | Втулка передний крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
