Головка фонарь — HITACHI ZX800

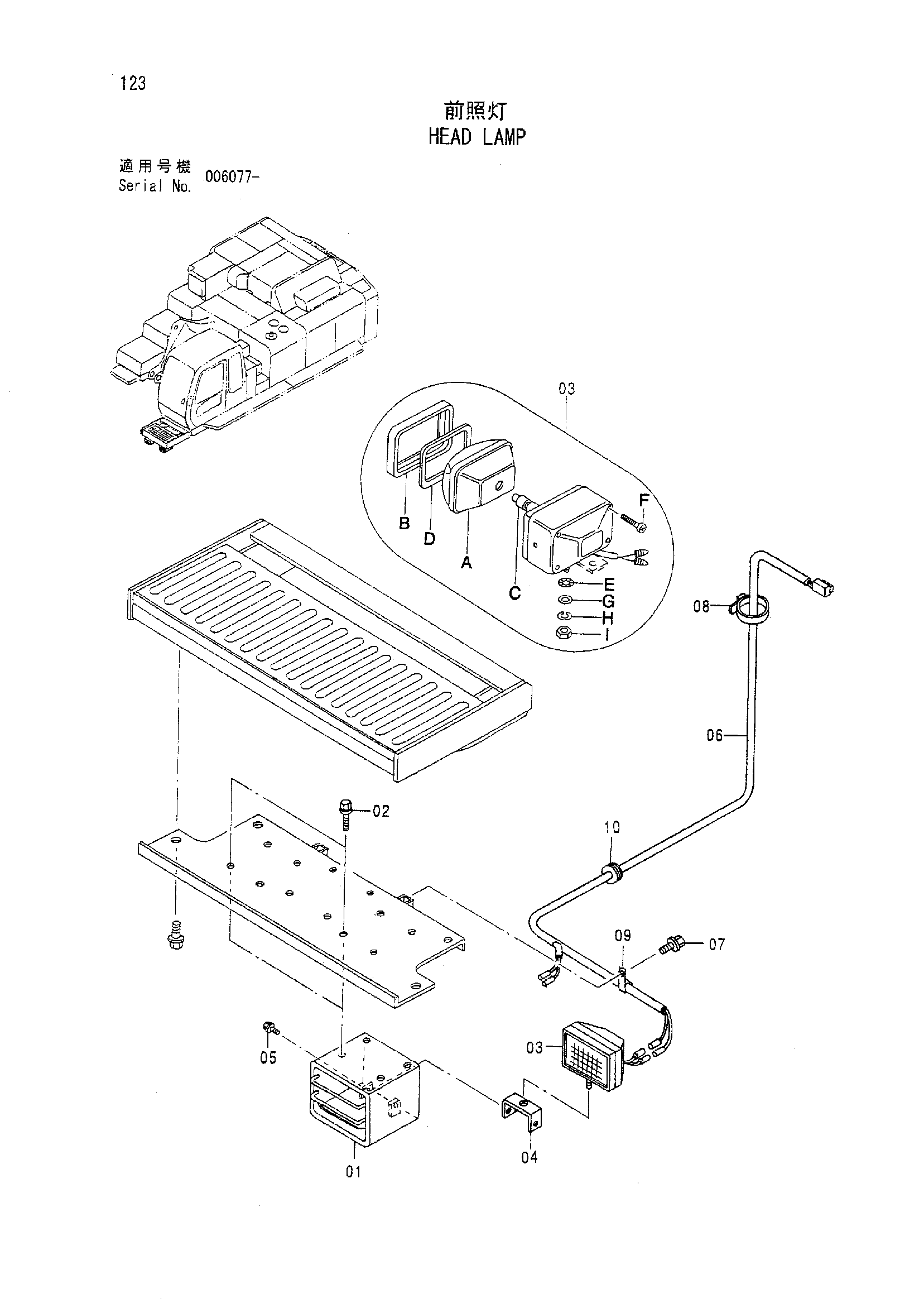

Заводская схема «Головка фонарь» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7024468 | Защитный кожух | 2 |
| 02 | J020830 | Болт с шайбой | 8 |
| 02 | J260830 замена: J900830 | Болт с шайбой | 8 |
| 02 | J260830 замена: A590108 | Болт с шайбой | 8 |
| 03 | 4336570 | Фара | 2 |
| 03A | 4326801 | Ленс блок | 1 |
| 03B | 4326802 | Рама | 1 |
| 03C | 4285648 | Лампа | 1 |
| 03D | 4326803 | Прокладка | 1 |
| 03E | 4307026 | Шайба | 1 |
| 03F | 4307027 | Винт | 4 |
| 03G | A590114 | Плоская шайба | 1 |
| 03H | A590914 | Пружинная шайба | 1 |
| 03I | J952014 | Гайка | 1 |
| 04 | 9736974 | Кронштейн | 2 |
| 05 | J011025 | Болт с шайбой | 4 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 05 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 06 | 4454484 | Жгут проводов | 1 |
| 07 | J011022 | Болт с шайбой | 3 |
| 07 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 07 | J271025 замена: J222010 | Болт с шайбой | 3 |
| 08 | 4055312 | Ленточный зажим | 10 |
| 09 | 4190261 | Зажим | 3 |
| 10 | 4209572 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
