Консоль крышка [STD] — HITACHI ZX800

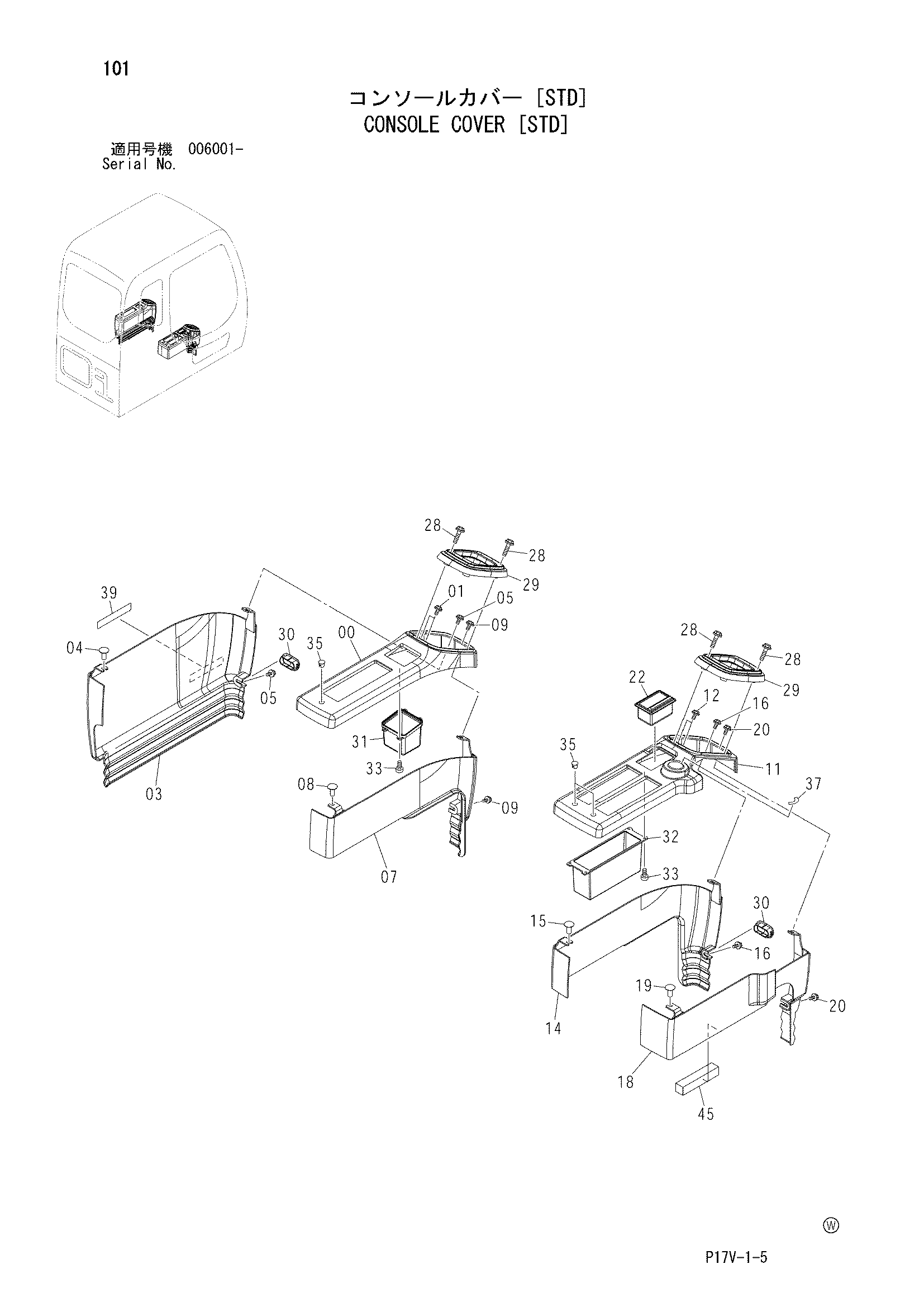

Заводская схема «Консоль крышка [STD]» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Консоль крышка [STD] HITACHI ZX800](/catalog-drawings/ea/eaa18d08-43bb-46e0-ad98-6dd1a8410ee2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4420875 | Крышка | 1 |
| 01 | J680616 | Винт с шайбой | 3 |
| 03 | 4420876 | Крышка | 1 |
| 04 | 4361802 | Самонарезающий винт | 1 |
| 05 | J680616 | Винт с шайбой | 5 |
| 07 | 4420877 | Крышка | 1 |
| 08 | 4361802 | Самонарезающий винт | 1 |
| 09 | J680616 | Винт с шайбой | 2 |
| 11 | 4420878 | Крышка | 1 |
| 12 | J680616 | Винт с шайбой | 4 |
| 14 | 4420879 | Крышка | 1 |
| 15 | 4361802 | Самонарезающий винт | 1 |
| 16 | J680616 | Винт с шайбой | 2 |
| 18 | 4420880 | Крышка | 1 |
| 19 | 4361802 | Самонарезающий винт | 1 |
| 20 | J680616 | Винт с шайбой | 2 |
| 22 | 4415024 | Асхтрай | 1 |
| 28 | J460635 | Винт с шайбой | 8 |
| 29 | 2045509 | Крышка | 2 |
| 30 | 4441117 | Колпачок резиновый | 2 |
| 31 | 3090024 | Поккет | 1 |
| 32 | 3090025 | Поккет | 1 |
| 33 | 4361800 | Самонарезающий винт | 8 |
| 35 | 4448990 | Колпачок | 3 |
| 37 | 4264805 | Информационная табличка (шпонка выключатель) | 1 |
| 39 | 4299059 | Информационная табличка | 1 |
| 39 | 4398392 | Информационная табличка <френкх> | 1 |
| 39 | 4468665 | Информационная табличка <герман> | 1 |
| 39 | 4401130 | Информационная табличка <дуткх> | 1 |
| 39 | 4408200 | Информационная табличка <финнисх> | 1 |
| 39 | 4404311 | Информационная табличка <сведисх> | 1 |
| 39 | 4397842 | Информационная табличка <италиан> | 1 |
| 39 | 4402652 | Информационная табличка <спанисх> | 1 |
| 39 | 4414989 | Информационная табличка <норвегиан> | 1 |
| 45 | 4460047 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
