Пилотные гидролинии (6)(пол)<450> — HITACHI ZX800

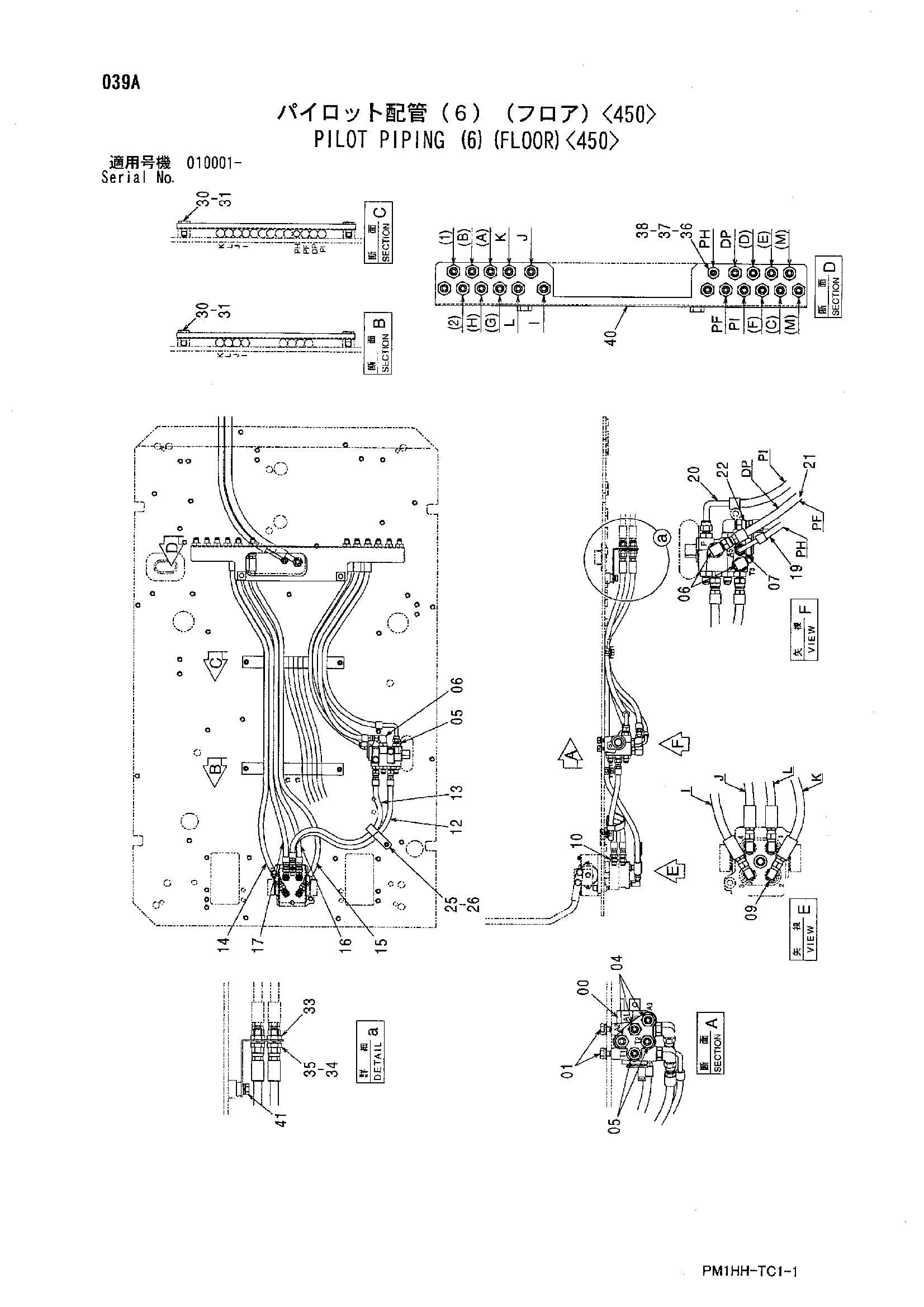

Заводская схема «Пилотные гидролинии (6)(пол)<450>» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4407253 | Запорный клапан | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4261938 | Фильтр | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4450427 | Шланг | 1 |
| 13 | 4450428 | Шланг | 1 |
| 14 | 4476919 | Шланг | 1 |
| 15 | 4489586 | Шланг | 1 |
| 16 | 4489587 | Шланг | 1 |
| 17 | 4489588 | Шланг | 1 |
| 19 | 4489610 | Шланг | 1 |
| 20 | 4476924 | Шланг | 1 |
| 21 | 4476890 | Шланг | 1 |
| 22 | 4476916 | Шланг | 1 |
| 25 | 4190265 | Зажим | 1 |
| 26 | J271020 | Болт с шайбой | 1 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 30 | 4341877 | Хомут шланга | 2 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4202532 | Адаптер | 21 |
| 34 | A590914 | Пружинная шайба | 21 |
| 35 | 4202531 | Гайка | 21 |
| 36 | 4248117 | Адаптер | 1 |
| 37 | A590914 | Пружинная шайба | 1 |
| 38 | 4209198 | Гайка | 1 |
| 40 | 8092394 | Кронштейн | 1 |
| 41 | J271030 | Болт с шайбой | 2 |
| 41A | J901030 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
