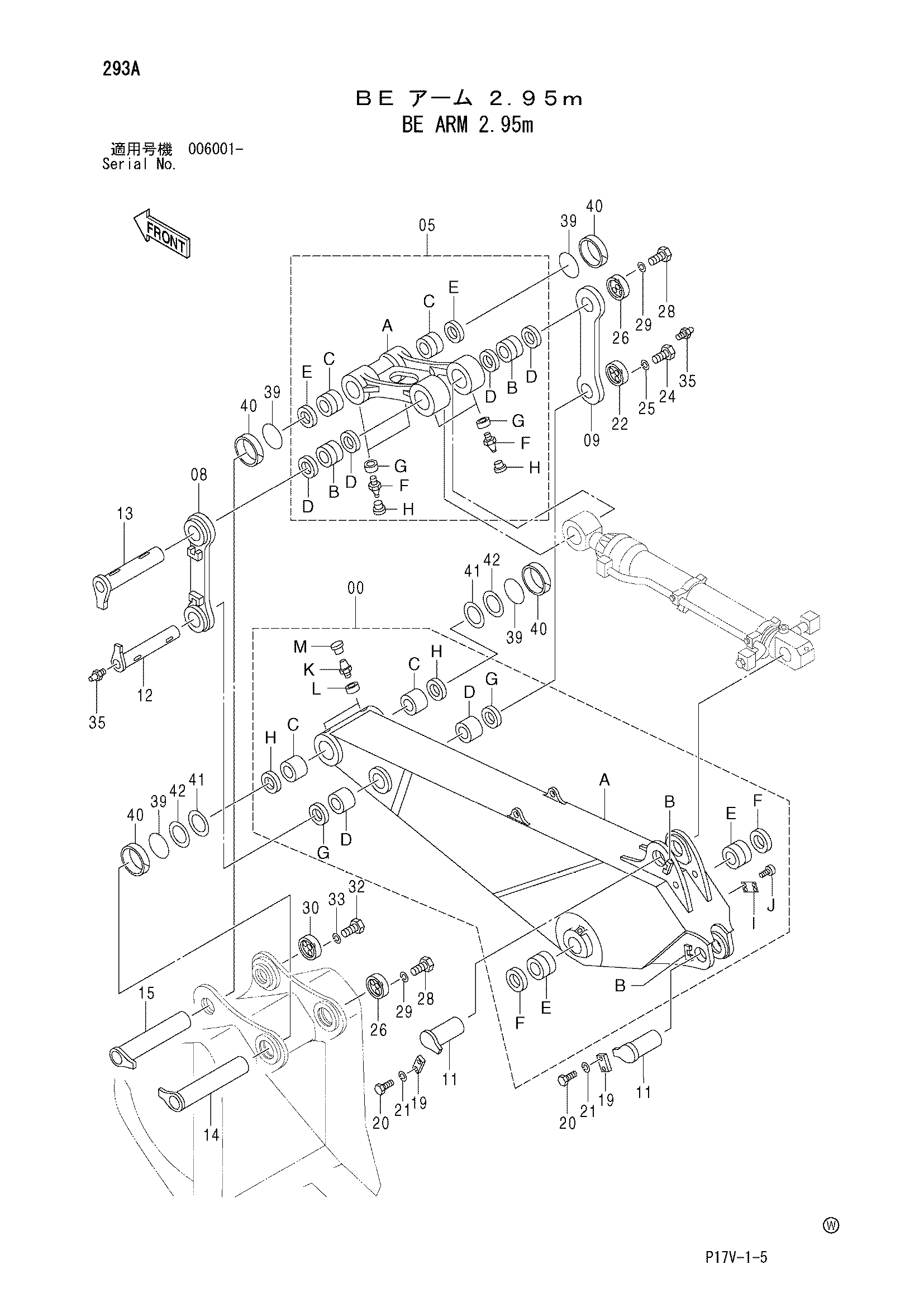

BE рукоять 2.95m — HITACHI ZX800

Заводская схема «BE рукоять 2.95m» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A-M	9213997	Рукоять в сборе	1
00A	5004847	Рукоять	1
00B	4379221	Ограничитель	2
00C	3074245	Втулка	2
00D	4129729	Втулка	2
00E	4218719	Втулка	2
00F	4251766	Пылезащитное уплотнение	2
00G	4251212	Пылезащитное уплотнение	2
00H	4251753	Пылезащитное уплотнение	2
00J	M492564	Приводной винт	4
00K	J75481	Пресс-маслёнка	2
00L	4130686	Втулка	2
00M	4105912	Колпачок	2
05	9206144	Тяга в сборе	1
05A	1029818	Тяга	1
05B	4234708	Втулка	2
05C	4461278	Втулка	2
05D	4251753	Пылезащитное уплотнение	4
05E	4251767	Пылезащитное уплотнение	2
05F	J75481	Пресс-маслёнка	4
05G	4130686	Втулка	4
05H	4105912	Колпачок	4
08	8065547	Тяга	1
09	8065548	Тяга	1
11	8067795	Палец	2
12	8067798	Палец	1
13	8067801 замена: 8085461	Палец	1
13	8085461	Палец	1
14	8065105	Палец	1
15	8089652	Палец	1
19	4122729	Пластина	2
20	J912045	Болт	4
21	A590920	Пружинная шайба	4
22	4393378	Ограничитель	1
24	M111645 замена: J241645	Болт	3
24	J241645	Болт	3
25	A590916	Пружинная шайба	3
26	4393383	Ограничитель	2
28	J912045	Болт	6
29	A590920	Пружинная шайба	6
30	4393381	Ограничитель	1
32	J912045	Болт	3
33	A590920	Пружинная шайба	3
35	J75481	Пресс-маслёнка	2
39	4247424	Уплотнительное кольцо	4
39	4487585	Уплотнительное кольцо	4
40	4252730	Кольцо	4
41	4386485	Упорная пластина 1.0mm	2
42	4386486	Упорная пластина 2.0mm	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
