Крышка (1-4) — HITACHI ZX800

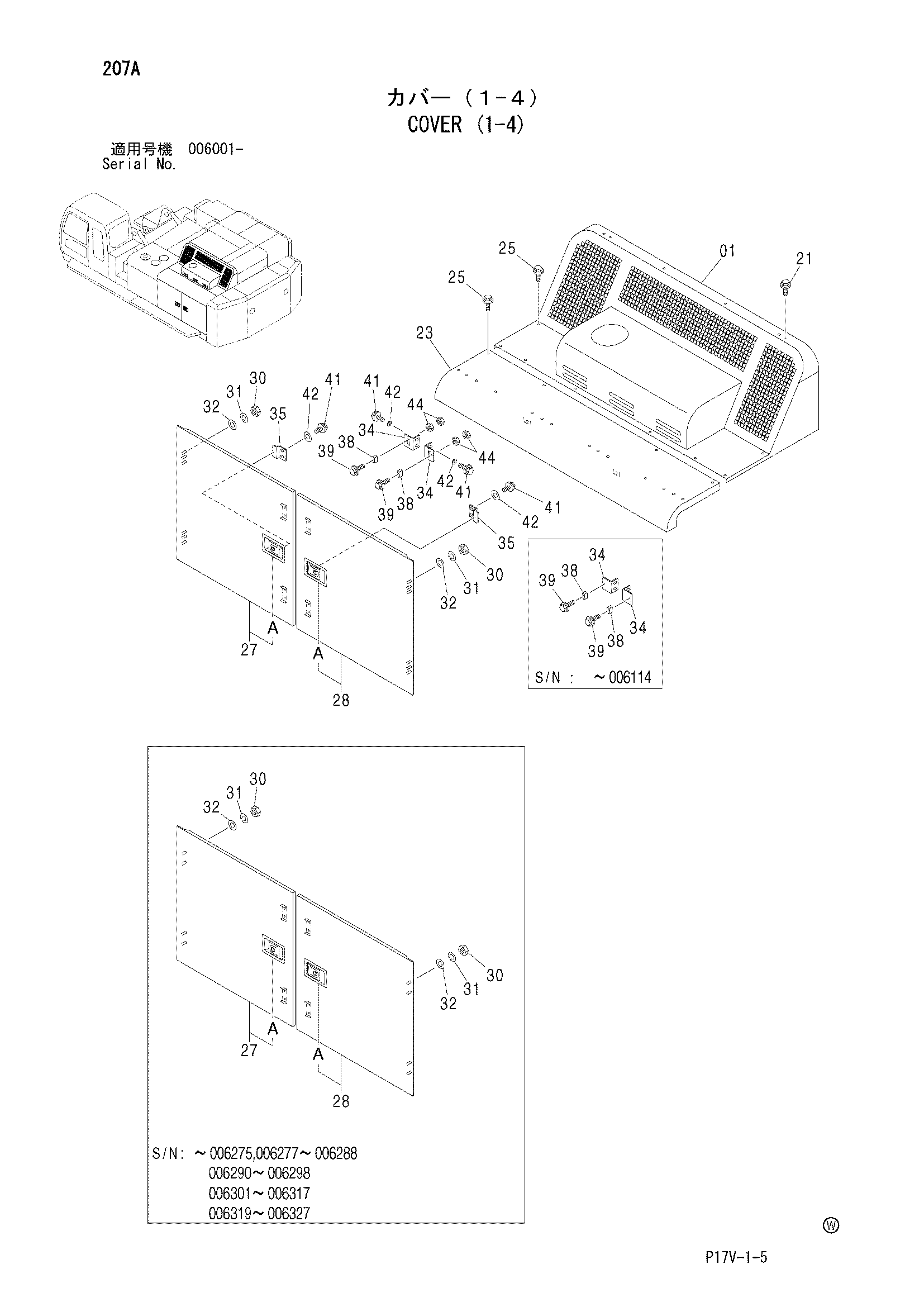

Заводская схема «Крышка (1-4)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5007566 | Крышка | 1 |
| 21 | J031260 | Болт с шайбой | 4 |
| 21 | J281260 замена: J901260 | Болт с шайбой | 4 |
| 23 | 8083179 | Крышка | 1 |
| 25 | J031230 | Болт с шайбой | 20 |
| 25 | J281230 замена: J901230 | Болт с шайбой | 20 |
| 27 | 7042980 замена: 7047194 | Дверь | 1 |
| 27 | 7047194 | Дверь | 1 |
| 27A | 4361637 | Замок | 1 |
| 28 | 7042981 замена: 7047677 | Дверь | 1 |
| 28 | 7047677 | Дверь | 1 |
| 28A | 4361768 | Замок | 1 |
| 30 | J950012 | Гайка | 8 |
| 30 | J950012 | Гайка | 12 |
| 31 | A590912 | Пружинная шайба | 8 |
| 31 | A590912 | Пружинная шайба | 12 |
| 32 | J222012 | Шайба | 8 |
| 32 | J222012 | Шайба | 12 |
| 34 | 4478435 | Кронштейн | 4 |
| 34 | 9761297 | Кронштейн | 4 |
| 34 | 9764958 | Кронштейн | 4 |
| 35 | 4450838 | Ограничитель | 2 |
| 38 | 4424157 замена: 4609950 | Ограничитель | 4 |
| 38 | 4609950 | Ограничитель | 4 |
| 39 | J020635 | Болт с шайбой | 4 |
| 39 | J020645 | Болт с шайбой | 4 |
| 39 | J260645 замена: J900645 | Болт с шайбой | 4 |
| 39 | J260845 | Болт с шайбой | 4 |
| 39A | J900845 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | J011235 | Болт с шайбой | 12 |
| 41 | J271235 замена: J901235 | Болт с шайбой | 12 |
| 41 | J281230 замена: J901230 | Болт с шайбой | 12 |
| 42 | 4249324 | Шайба | 12 |
| 44 | M500605 | Гайка | 8 |
| 44 | M500807 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
