Гидроцилиндр ковша (удлинённый рукоять)(экскаватор)(дредгинг машина) — HITACHI ZX800

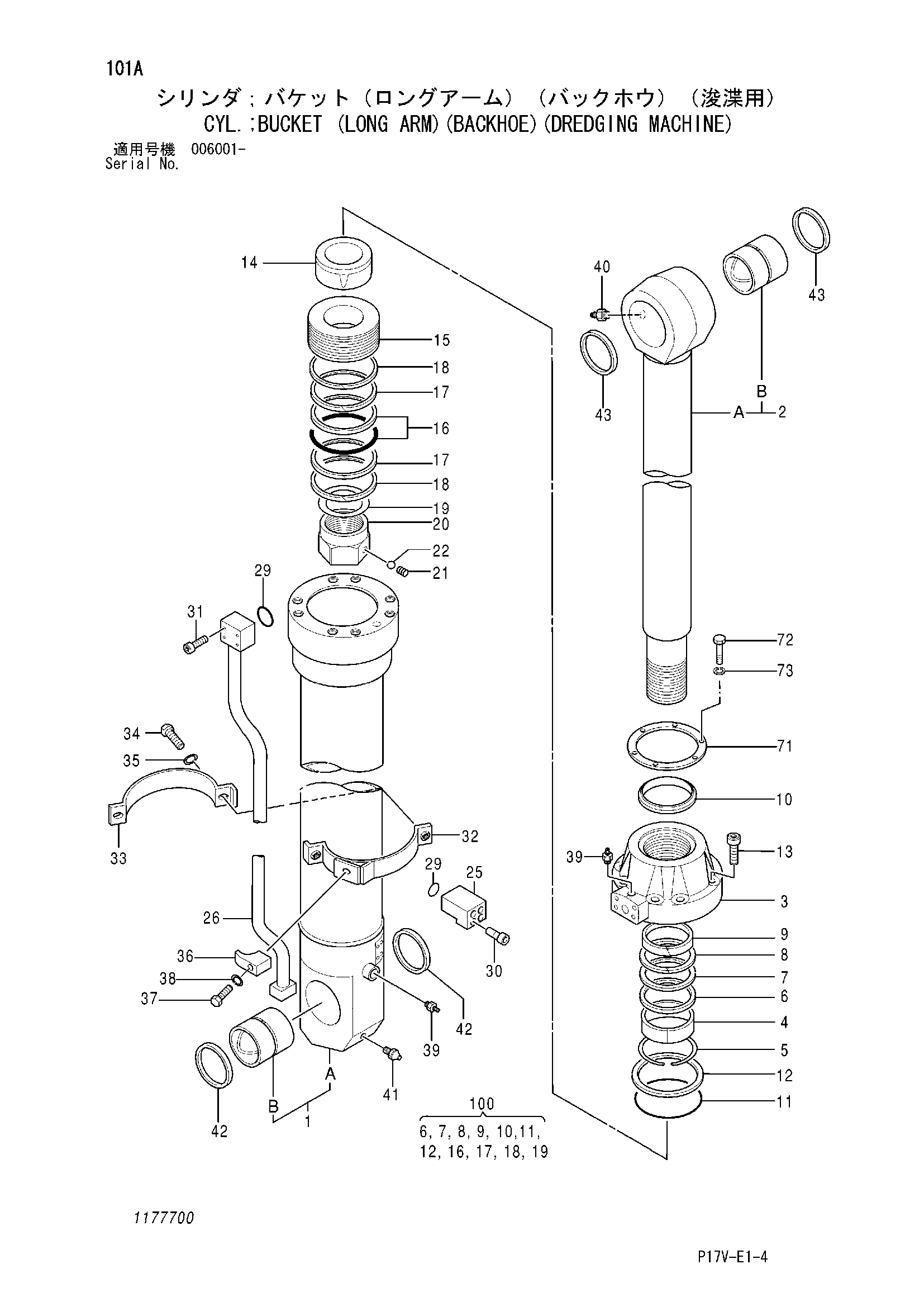

Заводская схема «Гидроцилиндр ковша (удлинённый рукоять)(экскаватор)(дредгинг машина)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4432009 | Гидроцилиндр ковша | 1 | |
| 1 | 4691895 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0450502 | Втулка | 1 |
| 2 | 4691896 | Шток поршня в сборе | 1 |
| 2B | 0450504 | Втулка | 1 |
| 3 | 0841601 | Головка гидроцилиндра | 1 |
| 4 | 0450506 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0450518 | Кольцо | 1 |
| 7 | 0972403 | U-образная манжета | 1 |
| 8 | 0262403 | Опорное кольцо | 1 |
| 9 | 0450508 | Направляющее кольцо | 1 |
| 10 | 0450519 | Грязесъёмное кольцо | 1 |
| 11 | A811170 | Уплотнительное кольцо | 1 |
| 12 | 0332704 | Опорное кольцо | 1 |
| 13 | 0259304 | Болт с внутренним шестигранником | 8 |
| 14 | 0450509 | Амортизирующий подшипник | 1 |
| 15 | 0332705 | Поршень | 1 |
| 16 | 0332706 | Кольцо уплотнение в сборе | 1 |
| 17 | 0417609 | Кольцо | 2 |
| 18 | 0332708 | Направляющее кольцо | 2 |
| 19 | 0450511 | Регулировочная шайба | 1 |
| 20 | 0443902 | Гайка | 1 |
| 21 | 0353012 | Установочный винт | 1 |
| 22 | 0353011 | Стальной шарик | 1 |
| 25 | 0400505 | Соединение | 1 |
| 26 | 0908907 | Трубка | 1 |
| 29 | 955612 | Уплотнительное кольцо | 2 |
| 30 | 0163404 | Болт с внутренним шестигранником | 4 |
| 31 | M341445 | Болт с внутренним шестигранником | 4 |
| 32 | 0417616 | Лента | 1 |
| 33 | 0417613 | Лента | 1 |
| 34 | J901035 | Болт | 2 |
| 35 | A590910 | Шайба | 2 |
| 36 | 0972307 | Хомут трубки | 1 |
| 37 | 0254312 | Болт | 1 |
| 38 | A590914 | Пружинная шайба | 1 |
| 39 | 0643016 | Воздушный клапан | 2 |
| 40 | J75481 | Пресс-маслёнка | 1 |
| 41 | 0952505 | Штуцер | 1 |
| 42 | 0386902 | Грязесъёмное кольцо | 2 |
| 43 | 0417415 | Грязесъёмное кольцо | 2 |
| 71 | 0908905 | Пластина | 3 |
| 72 | 0360703 | Болт | 6 |
| 73 | 0360704 | Пружинная шайба | 6 |
| 100 | 4692136 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
