Пилотные гидролинии (2-2) — HITACHI ZX800

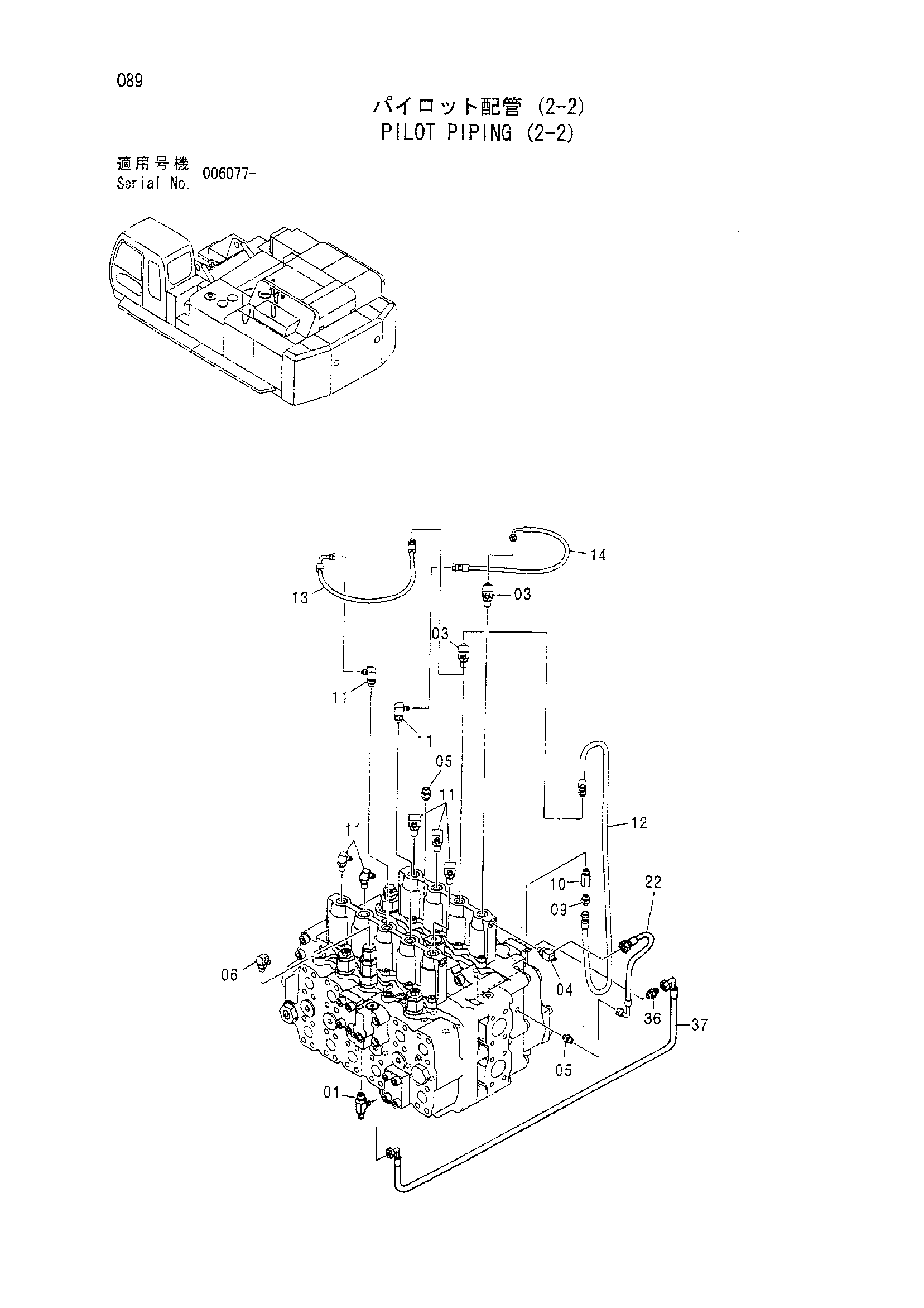

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852433 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4450662 | Тройник | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852422 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852423 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4202565 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4208913 | Угловой штуцер | 7 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4449626 | Шланг | 1 |
| 13 | 4449627 | Шланг | 1 |
| 14 | 4449628 | Шланг | 1 |
| 17 | 4449631 | Шланг | 1 |
| 22 | 4452734 | Шланг | 1 |
| 36 | A852123 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4603899 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
