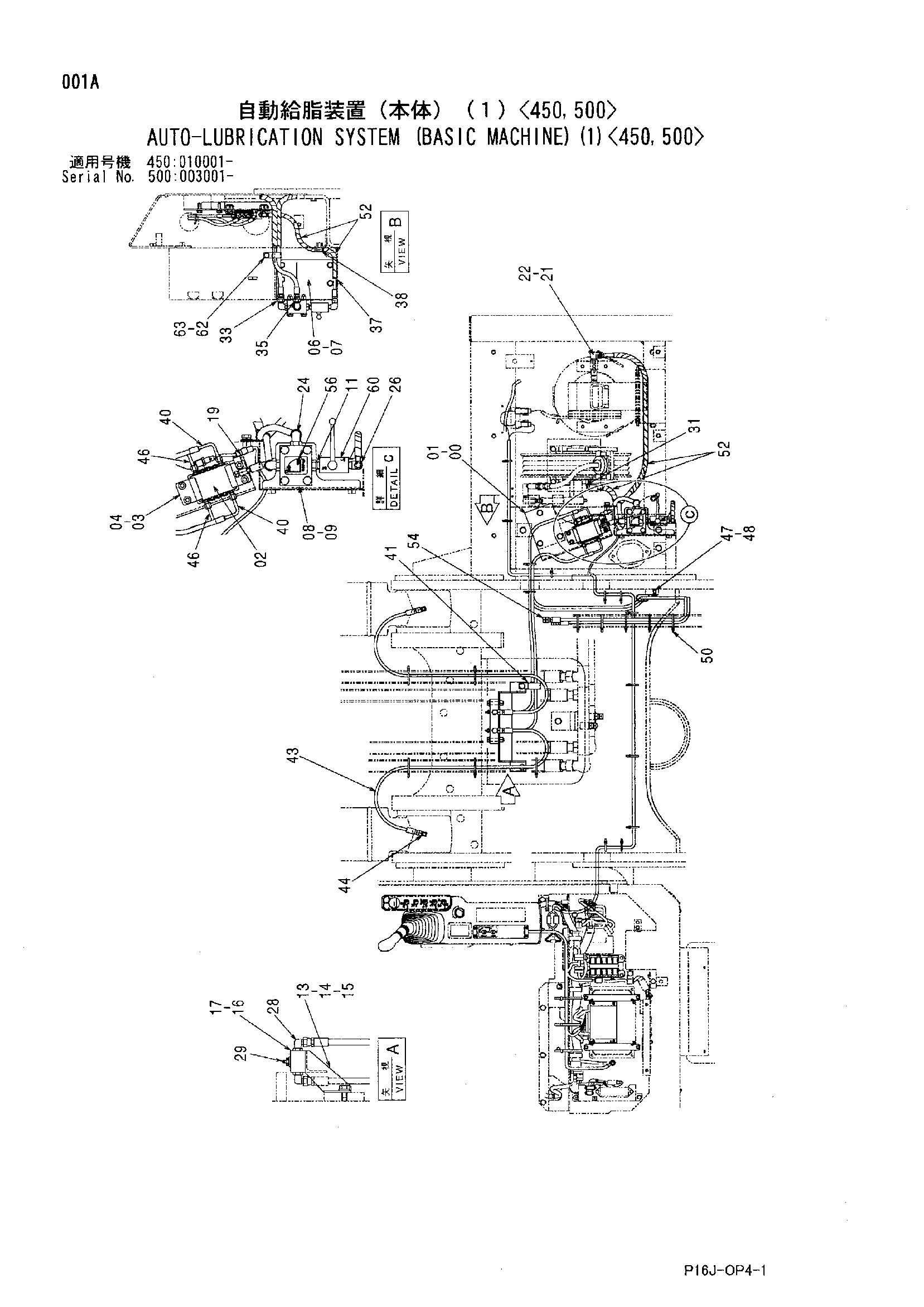

Автоматическая смазка система (базовый машина)(1)<450, 500> — HITACHI ZX800
Заводская схема «Автоматическая смазка система (базовый машина)(1)<450, 500>» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761500 | Кронштейн | 1 |
| 01 | J021030 | Болт с шайбой | 3 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 02 | 4399995 | Клапан | 1 |
| 03 | 4361320 | Хомут | 2 |
| 04 | M341025 | Болт с внутренним шестигранником | 4 |
| 06 | 9761499 | Кронштейн | 1 |
| 07 | J021025 | Болт с шайбой | 4 |
| 07 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 08 | 3056293 | Коллектор | 1 |
| 09 | J011075 | Болт с шайбой | 4 |
| 09 | J271075 замена: J901075 | Болт с шайбой | 4 |
| 11 | 4229648 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 8092180 | Кронштейн | 1 |
| 14 | J901220 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | 4285392 | Блок | 1 |
| 17 | J011055 | Болт с шайбой | 2 |
| 17 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 19 | 4336875 | Кронштейн | 1 |
| 21 | 4042011 | Адаптер | 1 |
| 22 | A890018 | Манжета | 1 |
| 24 | 4037761 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4182734 | Угловой штуцер | 1 |
| 28 | A852322 | Угловой штуцер | 4 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | J75482 | Пресс-маслёнка | 2 |
| 31 | 94-1302 | Адаптер | 1 |
| 33 | 4159505 | Шланг | 1 |
| 35 | 4061025 | Шланг | 1 |
| 37 | 4389845 | Шланг | 1 |
| 38 | 4190273 | Зажим | 1 |
| 40 | 4610597 | Шланг | 2 |
| 41 | 4190266 | Зажим | 1 |
| 43 | 4402195 | Шланг | 2 |
| 44 | 4298746 | Угловой штуцер | 2 |
| 46 | 4610595 | Шланг | 2 |
| 47 | 4190266 | Зажим | 1 |
| 48 | J011022 | Болт с шайбой | 1 |
| 48 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 50 | 4467676 | Ленточный зажим | 20 |
| 52 | 4327293 | Защитный кожух | 10 |
| 54 | 4222075 | Пробка | 2 |
| 56 | 4286160 | Информационная табличка | 1 |
| 60 | 4622779 | Запорный клапан | 1 |
| 62 | 4190282 | Зажим | 1 |
| 63 | J011020 | Болт с шайбой | 1 |
| 63 | J271020 замена: J901020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
