Опора радиатора — HITACHI ZX800

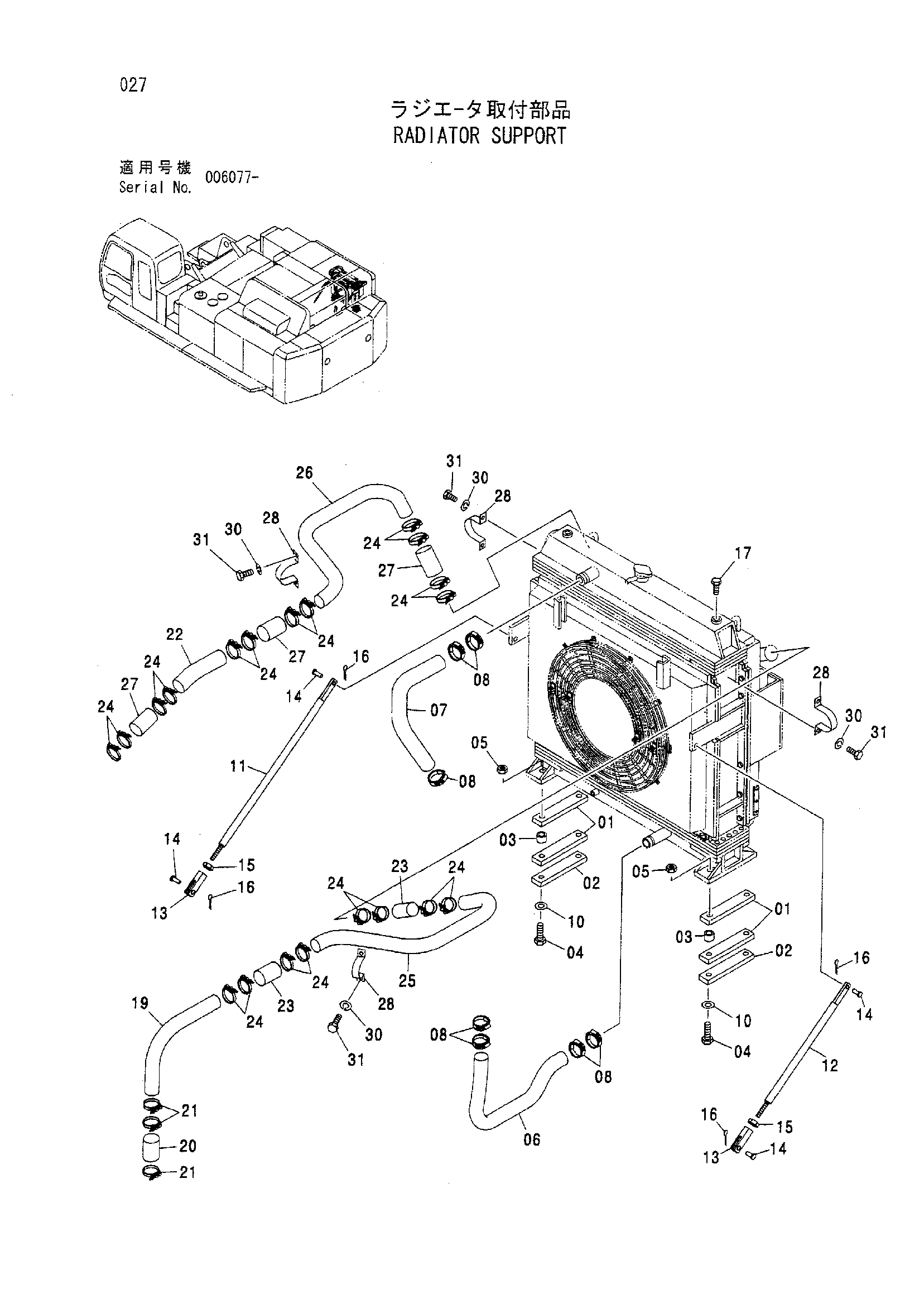

Заводская схема «Опора радиатора» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4085829 | Пластина резиновый | 4 |
| 02 | 4085831 | Фиксатор | 2 |
| 03 | 4244270 | Проставка | 4 |
| 04 | J912706 | Болт | 4 |
| 05 | M660027 | U-образная гайка | 4 |
| 06 | 3091222 | Водяной шланг | 1 |
| 07 | 3091223 | Водяной шланг | 1 |
| 08 | 4263764 | Хомут шланга | 7 |
| 10 | A590127 | Плоская шайба | 4 |
| 11 | 8081135 | Стойка | 1 |
| 12 | 8081136 | Стойка | 1 |
| 13 | 4443724 | Концевой вилка(правый) | 2 |
| 14 | 4443727 | Палец | 4 |
| 15 | J951024 | Гайка | 2 |
| 16 | A765036 | Шплинт | 4 |
| 17 | J912430 | Болт | 2 |
| 19 | 8085274 | Трубка воздушный | 1 |
| 20 | 4451480 | Воздушный шланг | 1 |
| 21 | 4285237 | Хомут шланга | 3 |
| 22 | 3091579 | Трубка воздушный | 1 |
| 23 | 4451481 | Воздушный шланг | 2 |
| 24 | 4283535 | Хомут шланга | 20 |
| 25 | 8085275 | Трубка воздушный | 1 |
| 26 | 8085276 | Трубка воздушный | 1 |
| 27 | 4464923 | Воздушный шланг | 3 |
| 28 | 4000910 | Хомут трубки | 4 |
| 30 | A590910 | Пружинная шайба | 8 |
| 31 | J901025 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
