Основные гидролинии (1) — HITACHI ZX800

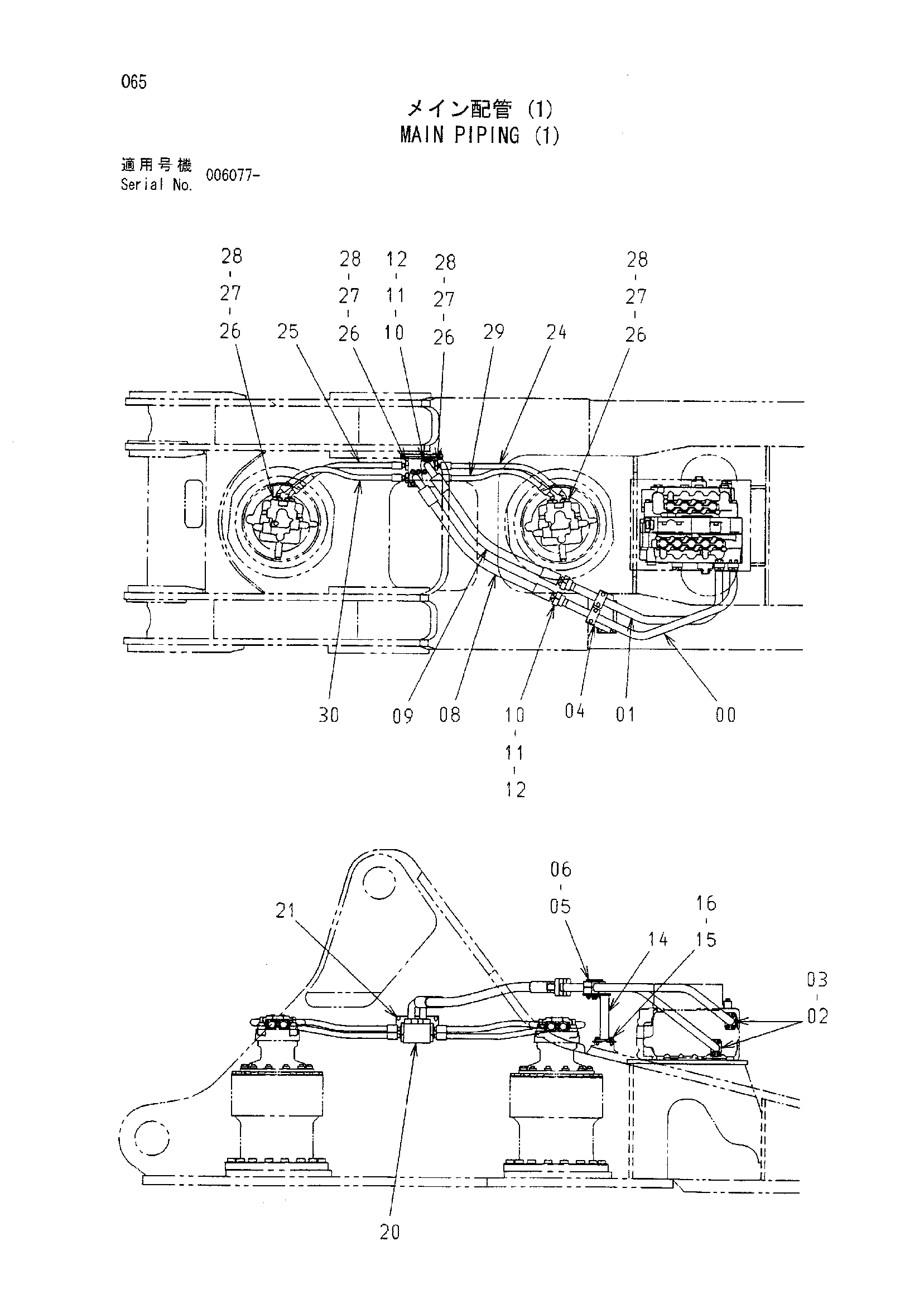

Заводская схема «Основные гидролинии (1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092153 | Трубка | 1 |
| 01 | 8092155 | Трубка | 1 |
| 02 | 4508805 | Уплотнительное кольцо | 2 |
| 03 | M341445 | Болт с внутренним шестигранником | 8 |
| 04 | 4311153 | Хомут трубки | 2 |
| 05 | J901200 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 08 | 4603574 | Шланг | 1 |
| 09 | 4603576 | Шланг | 1 |
| 10 | 4089703 | Разъёмный фланец | 8 |
| 11 | 4508805 | Уплотнительное кольцо | 4 |
| 12 | M341445 | Болт с внутренним шестигранником | 16 |
| 14 | 8092271 | Опора | 1 |
| 15 | J901235 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 20 | 8092268 | Блок | 1 |
| 21 | J011235 | Болт с шайбой | 4 |
| 21 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 21 | J271235 замена: J222012 | Болт с шайбой | 4 |
| 24 | 4275296 | Шланг | 1 |
| 25 | 4275297 | Шланг | 1 |
| 26 | 971489 | Уплотнительное кольцо | 8 |
| 27 | 986910 | Разъёмный фланец | 16 |
| 28 | M341028 замена: M341030 | Болт с внутренним шестигранником | 32 |
| 28 | M341030 | Болт с внутренним шестигранником | 32 |
| 29 | 4292568 | Шланг | 1 |
| 30 | 4292569 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
