PRE фильтр — HITACHI ZX800

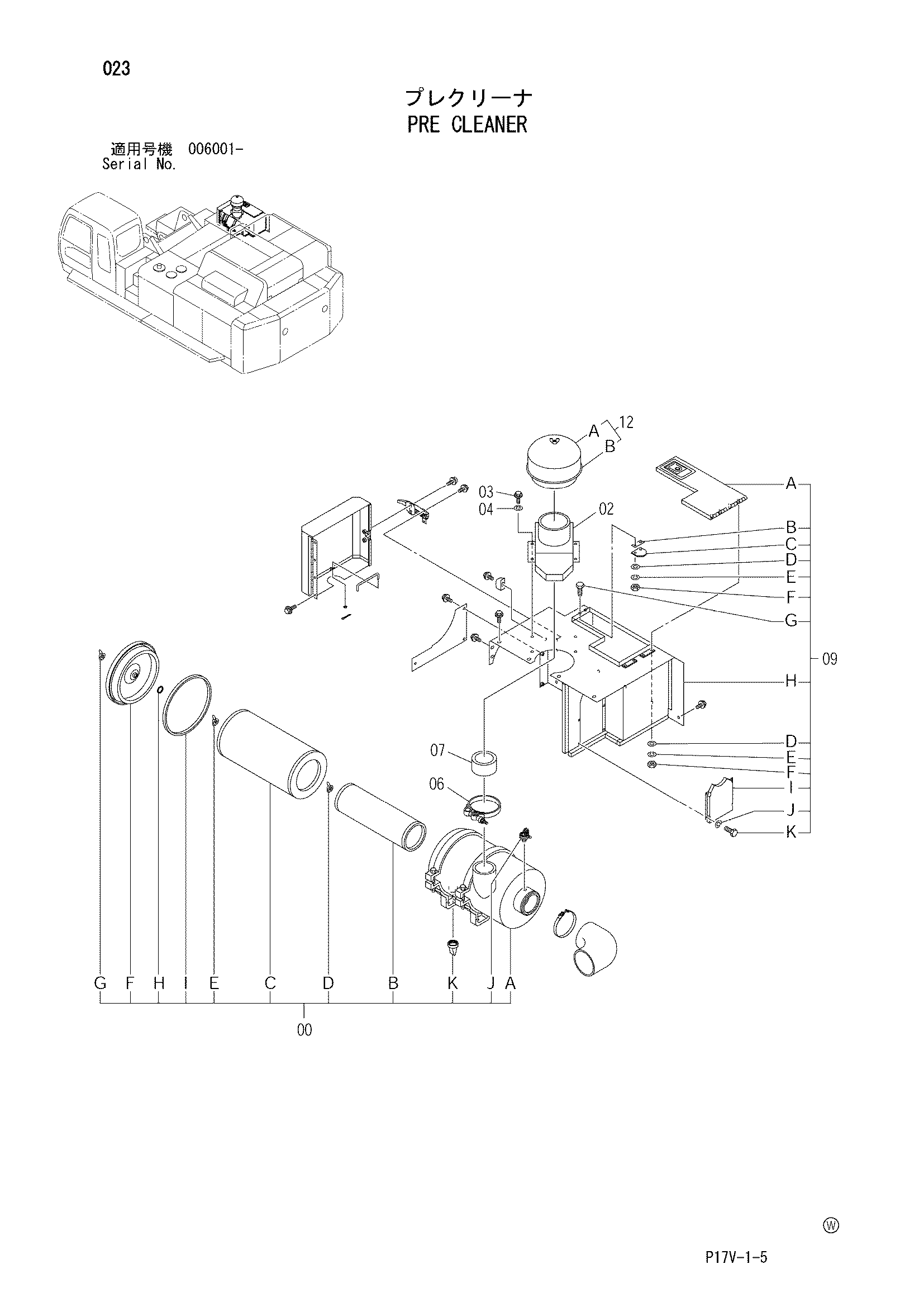

Заводская схема «PRE фильтр» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476023 | Фильтр воздушный | 1 |
| 00A | 4479273 | Корпус | 1 |
| 00B | 4240295 | Элемент | 1 |
| 00C | 4240294 | Элемент | 1 |
| 00D | 4337642 | Гайка | 1 |
| 00E | 4257360 | Гайка | 1 |
| 00F | 4297292 | Крышка | 1 |
| 00G | 4162833 | Гайка винг | 1 |
| 00H | 4162834 | Зажим | 1 |
| 00I | 4257362 | Прокладка | 1 |
| 00J | 4419601 | Индикатор | 1 |
| 00K | 4152863 | Клапан | 1 |
| 02 | 8088628 | Короб | 1 |
| 03 | J011225 | Болт с шайбой | 4 |
| 03 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 04 | 4249324 | Шайба | 4 |
| 06 | 4282499 | Хомут шланга | 2 |
| 07 | 4464993 | Воздушный шланг | 1 |
| 09 | 9215549 | Крышка | 1 |
| 09A | 8088629 | Дверь | 1 |
| 09B | 4469230 | Регулировочная шайба 2.3mm | 1 |
| 09C | 4460589 | Стопорная пластина | 1 |
| 09D | A590110 | Плоская шайба | 6 |
| 09E | A590910 | Пружинная шайба | 6 |
| 09F | J950010 | Гайка | 6 |
| 09G | J901030 | Болт | 2 |
| 09H | 7042700 | Крышка | 1 |
| 09I | 9759234 | Крышка | 1 |
| 09J | A590906 | Пружинная шайба | 4 |
| 09K | J900616 | Болт | 4 |
| 12 | 4465368 | Фильтр PRE | 1 |
| 12A | 4651006 | Крышка | 1 |
| 12B | 4650440 | Бовл | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
