Обратные трубопроводы (1) — HITACHI ZX800

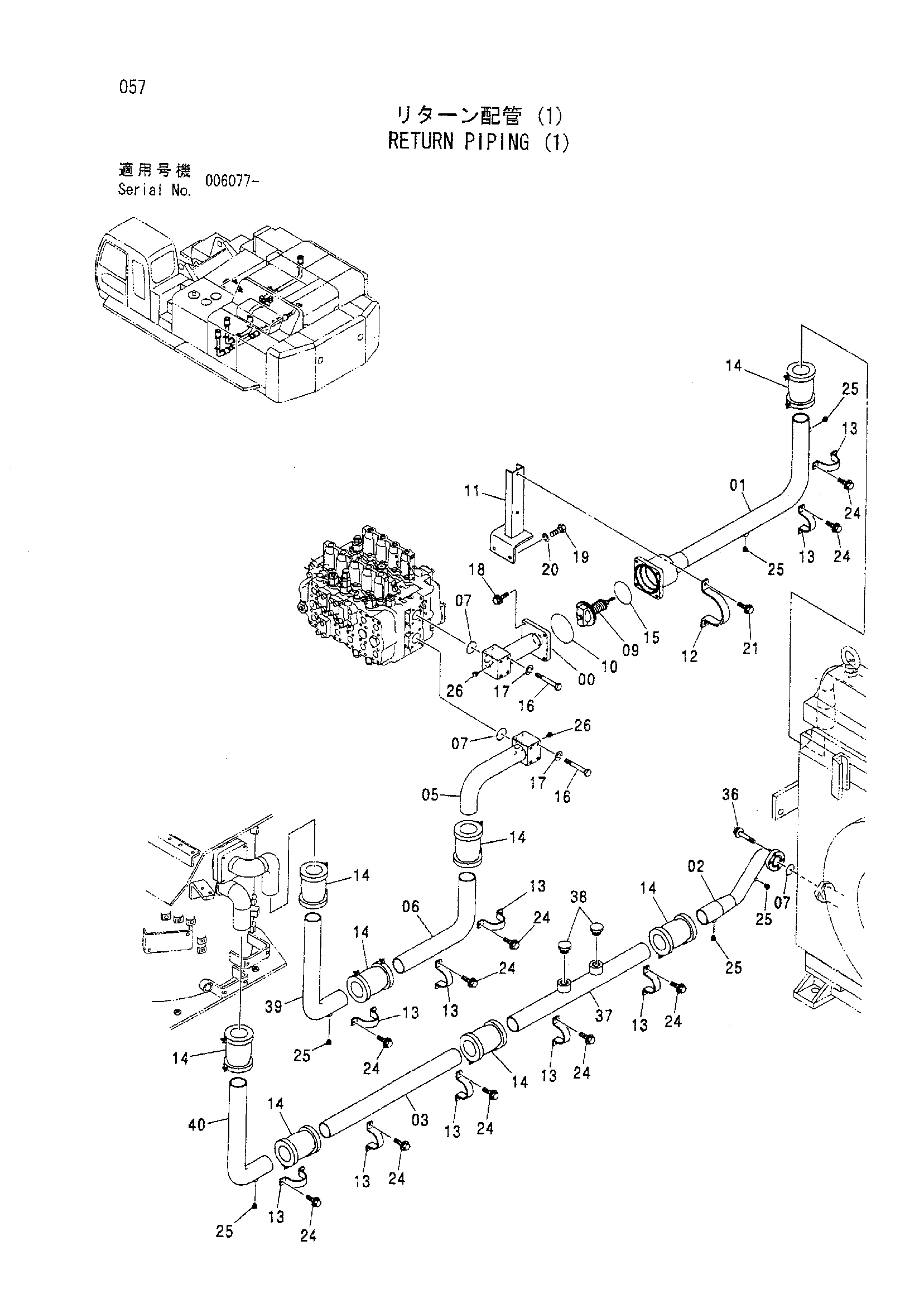

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083045 | Трубка | 1 |
| 01 | 8083047 | Трубка | 1 |
| 02 | 8083046 | Трубка | 1 |
| 03 | 4449534 | Трубка | 1 |
| 05 | 8083044 | Трубка | 1 |
| 06 | 8083043 | Трубка | 1 |
| 07 | A811060 | Уплотнительное кольцо | 3 |
| 09 | 4433092 | Клапан | 1 |
| 10 | A811145 | Уплотнительное кольцо | 1 |
| 11 | 9756223 | Кронштейн | 1 |
| 12 | 4246954 | Хомут трубки | 1 |
| 13 | 4000909 | Хомут трубки | 10 |
| 14 | 4071215 | Муфта | 8 |
| 15 | 4154331 | Уплотнительное кольцо | 1 |
| 16 | J901204 | Болт | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 18 | J011240 | Болт с шайбой | 4 |
| 18 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 18 | J271240 замена: J222012 | Болт с шайбой | 4 |
| 19 | J901435 | Болт | 2 |
| 20 | A590914 | Пружинная шайба | 2 |
| 21 | J011230 | Болт с шайбой | 2 |
| 21 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 21 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 24 | J011030 | Болт с шайбой | 20 |
| 24 | J271030 замена: J901030 | Болт с шайбой | 20 |
| 24 | J271030 замена: J222010 | Болт с шайбой | 20 |
| 25 | 4093624 | Пробка | 6 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 94-2022 | Пробка | 2 |
| 36 | J011245 | Болт с шайбой | 4 |
| 36 | J271245 замена: J901245 | Болт с шайбой | 4 |
| 36 | J271245 замена: J222012 | Болт с шайбой | 4 |
| 37 | 8088543 | Трубка | 1 |
| 38 | 4154693 | Пробка | 2 |
| 38A | 970860 | Уплотнительное кольцо | 1 |
| 39 | 8092148 | Трубка | 1 |
| 40 | 8092150 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
